E
Características técnicas
Ejecución:
elementos de sujeción de plancha de acero
Tamaño de la mesa:
Altura:
Carga máxima:
Peso:
Descripción
El ensanche de mesa de Einhell es un accesorio
concebido especialmente para la sierra circular de
precisión PKS 250 W/D de Einhell. La mesa sirve
para aumentar el ancho de la superficie de trabajo y
permitir operar con planchas más grandes. No se
puede superar la carga máxima admisible para la
mesa de 25 kg.

Montaje

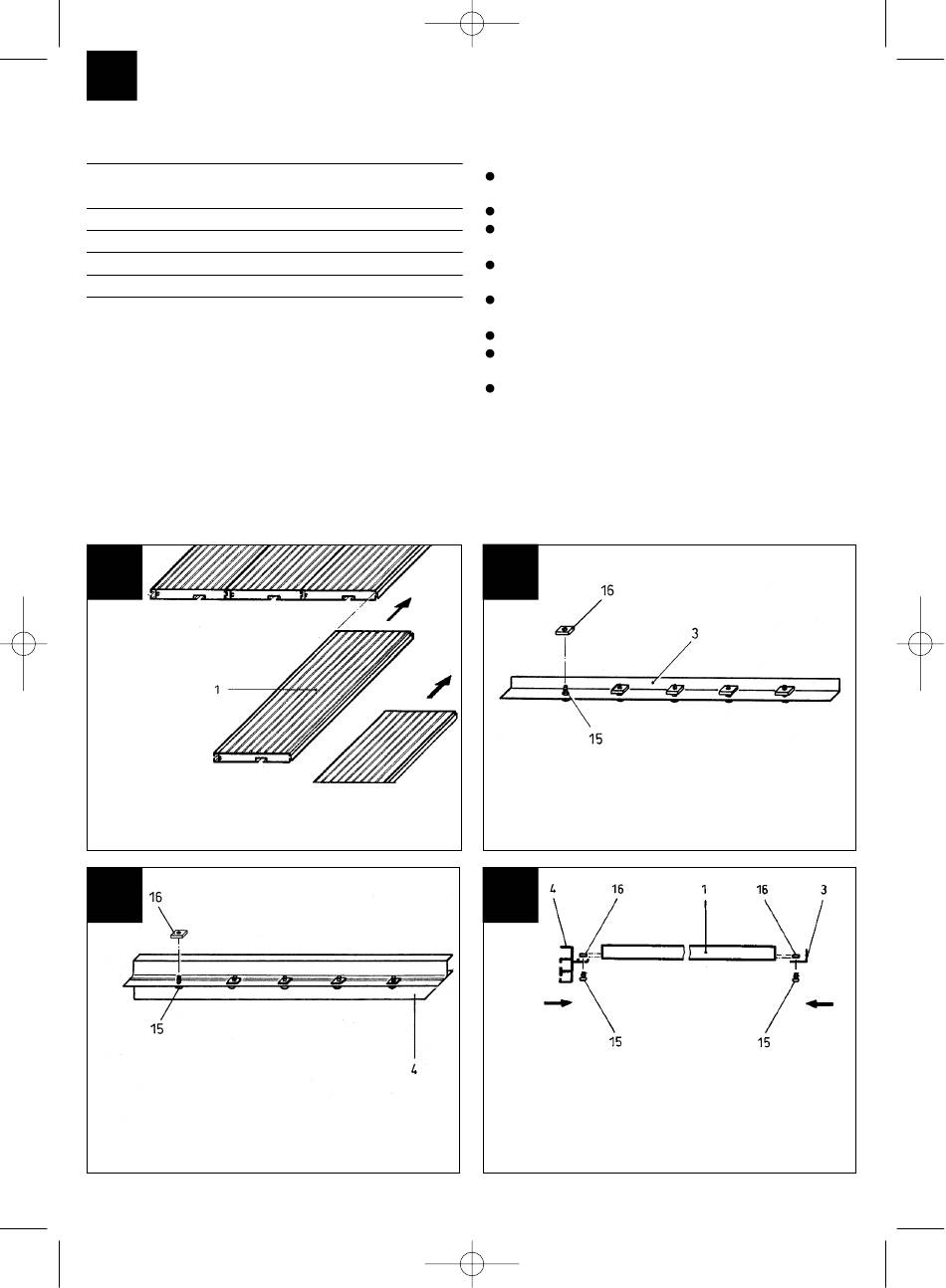

Los números indicados en las ilustraciones corresponden a los números correlativos de las piezas de
recambio.
1
Enclave los perfiles (1) de las piezas de la
forma indicada en la ilustración
3
Coloque los tornillos alomados M8x10 (15) en el
perfil de soporte (4) y sujete a continuación las
tuercas cuadradas (16) atornillándolas 2 o 3
veces.
14
09.11.2001 11:44 Uhr
Perfiles de aluminio,
900 mm x 720 mm
la misma que la máquina
25 kg
16,5 kg
Seite 14

Instrucciones de seguridad

Observe las instrucciones de seguridad de la
sierra circular de precisión
Observe el manual de instrucciones de la PKS
Este ensanche de mesa de Einhell sólo se puede
montar a sierras circulares de Einhell.
Durante el montaje observe las instrucciones
pertinentes
Observe la capacidad de carga de la mesa según
se indica en las características técnicas
Mantenga su lugar de trabajo siempre limpio
No recarge la mesa con material de forma
innecesaria
No deposite herramientas pesadas sobre la
mesa.
2
Coloque los tornillos alomados M8x10 (15) en la
plancha final (3) y sujete a continuación las
tuercas cuadradas (16) atornillándolas 2 o 3
veces.
4
A continuación proceda a montar los perfiles (1)
junto con la plancha final (3) y el perfil de
soporte (4), tal y como se indica arriba. Es
preciso comprobar que la mesa sea ajustada en
ángulo recto.
