E

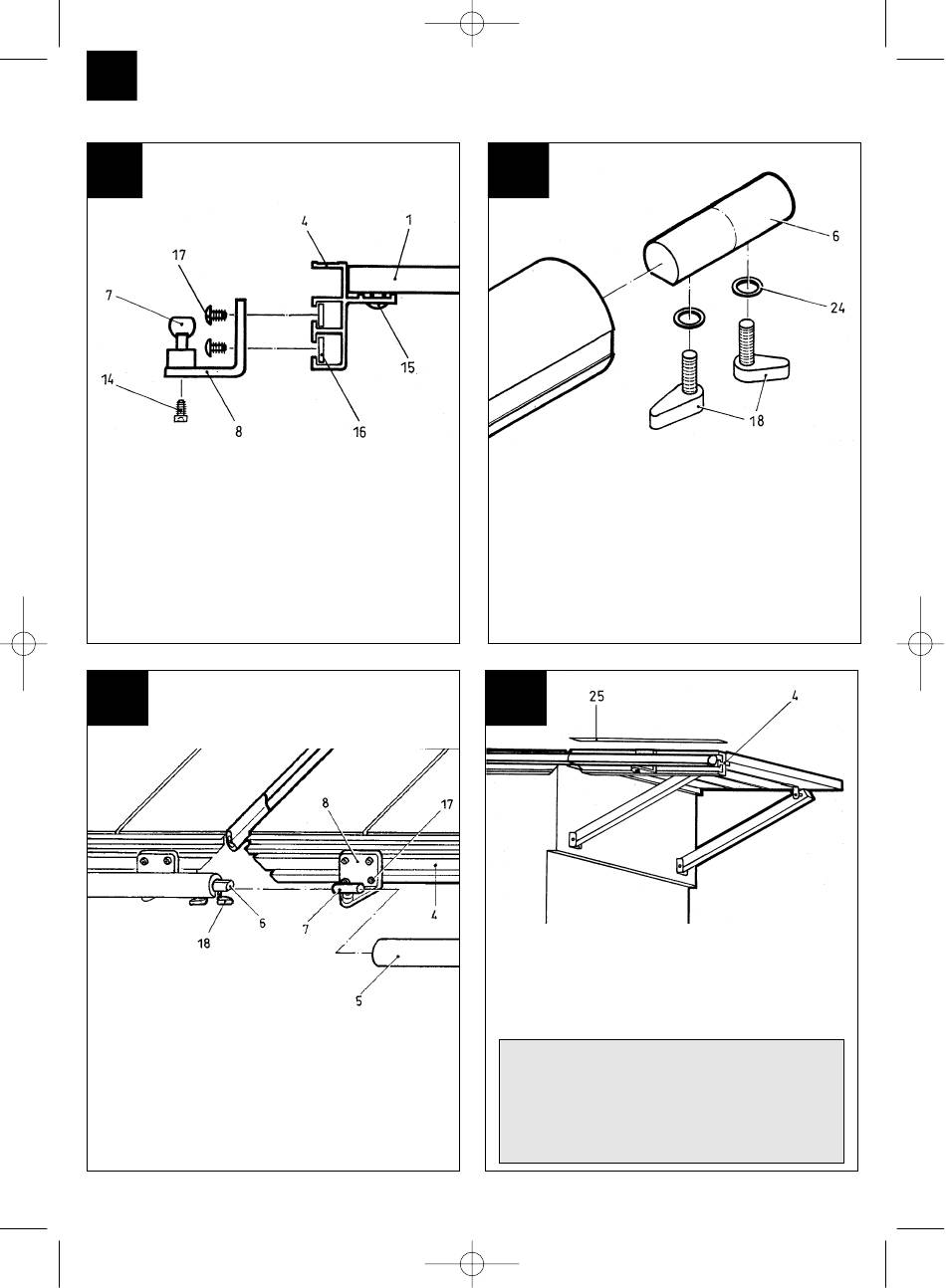

9
Proceda a colocar los tornillos alomados
M8x16 (17) con las tuercas cuadradas M8 (16)
de forma suelta en la pieza de soporte de la
guía. A continuación coloque dicha pieza de
soporte en la ranura del perfil (4). Proceda a
montar la pieza (7) con el tornillo (14).
11
Proceda a unir el perfil de soporte LA (5),
mediante el conector (7) y el árbol (6), al perfil
de soporte de la máquina y apriételo con la
palanca (18). Seguidamente sujete la pieza (7).
16
09.11.2001 11:44 Uhr Seite 16
10
Atornille la palanca de apriete (18) con las
arandelas (24) enroscandolas 2 o 3 vueltas en
el árbol de conexión (6), como se indica en el
dibujo.
A continuación dicho árbol (6) se introducirá
hasta la mitad en el perfil de soporte LA de la
mesa y seguidamente se sujetará.
12
A continuación se procederá a adherir el listón de
escalado (25) sobre el perfil de soporte (4) bien
limpio en la máquina base. Téngase en cuenta
que el escalado concuerde. A continuación se
cortará lo que sobre del listón.
Atención:
El ensanche de mesa se puede abrir sin
problemas aflojando el árbol de conexión (6)
y desplazando lateralmente el perfil de
soporte. A continuación activar la pieza de
apoyo.
