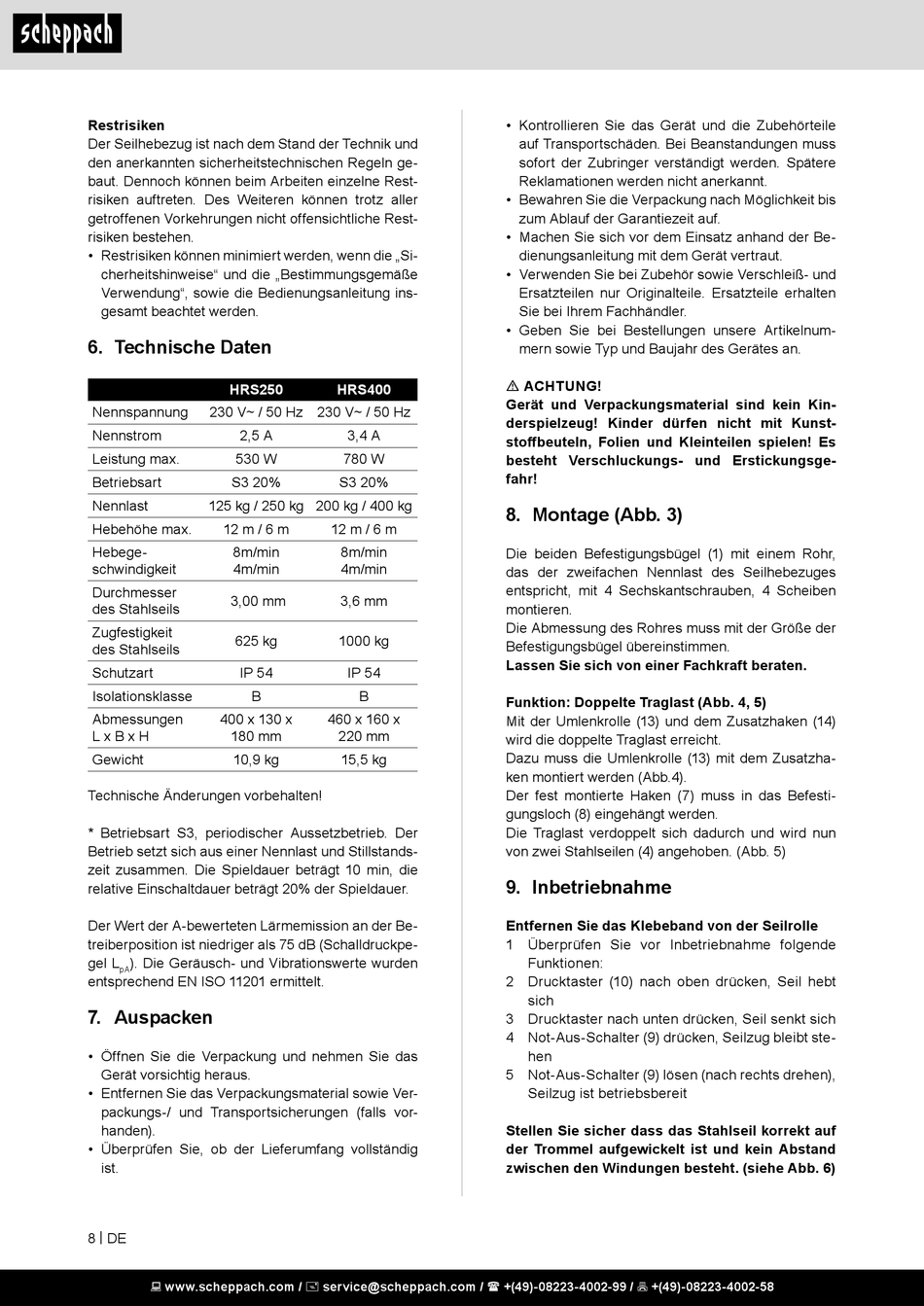

Restrisiken
Der Seilhebezug ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln ge-
baut. Dennoch können beim Arbeiten einzelne Rest-
risiken auftreten. Des Weiteren können trotz aller
getroffenen Vorkehrungen nicht offensichtliche Rest-
risiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanleitung ins-
gesamt beachtet werden.

6. Technische Daten

HRS250
Nennspannung 230 V~ / 50 Hz 230 V~ / 50 Hz
Nennstrom 2,5 A
Leistung max. 530 W
Betriebsart S3 20%
Nennlast 125 kg / 250 kg 200 kg / 400 kg
Hebehöhe max. 12 m / 6 m
Hebege- 8m/min
schwindigkeit 4m/min
Durchmesser
3,00 mm
des Stahlseils
Zugfestigkeit
625 kg
des Stahlseils
Schutzart IP 54
Isolationsklasse B
Abmessungen 400 x 130 x
L x B x H 180 mm
Gewicht 10,9 kg
Technische Änderungen vorbehalten!
* Betriebsart S3, periodischer Aussetzbetrieb. Der
Betrieb setzt sich aus einer Nennlast und Stillstands-
zeit zusammen. Die Spieldauer beträgt 10 min, die
relative Einschaltdauer beträgt 20% der Spieldauer.
Der Wert der A-bewerteten Lärmemission an der Be-
treiberposition ist niedriger als 75 dB (Schalldruckpe-
gel L ). Die Geräusch- und Vibrationswerte wurden
pA
entsprechend EN ISO 11201 ermittelt.

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
8 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
8. Montage (Abb. 3)
Die beiden Befestigungsbügel (1) mit einem Rohr,
das der zweifachen Nennlast des Seilhebezuges
entspricht, mit 4 Sechskantschrauben, 4 Scheiben
montieren.
Die Abmessung des Rohres muss mit der Größe der
Befestigungsbügel übereinstimmen.
Lassen Sie sich von einer Fachkraft beraten.
Funktion: Doppelte Traglast (Abb. 4, 5)
Mit der Umlenkrolle (13) und dem Zusatzhaken (14)
wird die doppelte Traglast erreicht.
Dazu muss die Umlenkrolle (13) mit dem Zusatzha-
ken montiert werden (Abb.4).
Der fest montierte Haken (7) muss in das Befesti-
gungsloch (8) eingehängt werden.
Die Traglast verdoppelt sich dadurch und wird nun
von zwei Stahlseilen (4) angehoben. (Abb. 5)

9. Inbetriebnahme

Entfernen Sie das Klebeband von der Seilrolle
1 Überprüfen Sie vor Inbetriebnahme folgende
Funktionen:
2 Drucktaster (10) nach oben drücken, Seil hebt
sich
3 Drucktaster nach unten drücken, Seil senkt sich
4 Not-Aus-Schalter (9) drücken, Seilzug bleibt ste-
hen
5 Not-Aus-Schalter (9) lösen (nach rechts drehen),
Seilzug ist betriebsbereit
Stellen Sie sicher dass das Stahlseil korrekt auf
der Trommel aufgewickelt ist und kein Abstand
zwischen den Windungen besteht. (siehe Abb. 6)
