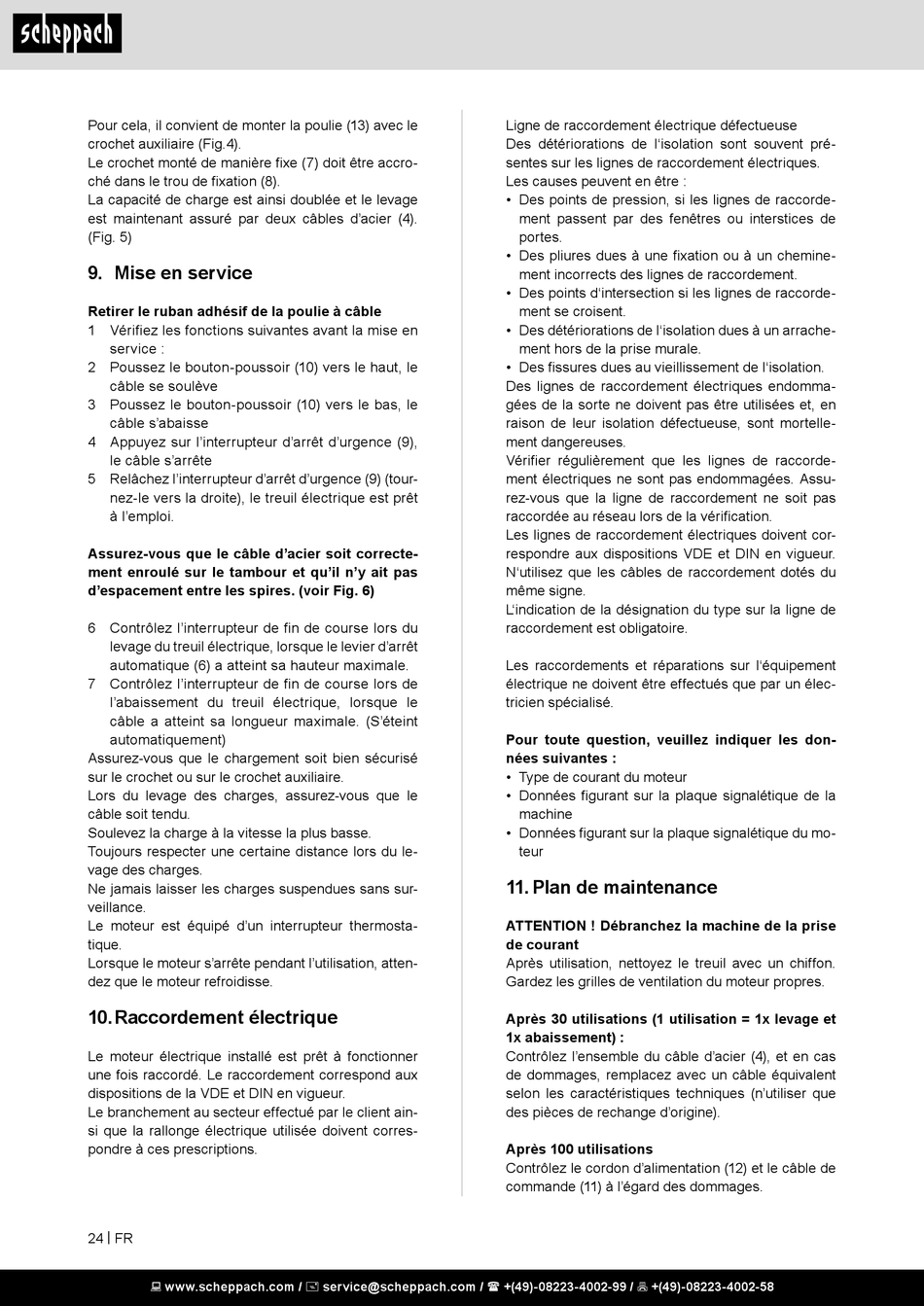

Pour cela, il convient de monter la poulie (13) avec le
crochet auxiliaire (Fig.4).
Le crochet monté de manière fixe (7) doit être accro-
ché dans le trou de fixation (8).
La capacité de charge est ainsi doublée et le levage
est maintenant assuré par deux câbles d'acier (4).
(Fig. 5)

9. Mise en service

Retirer le ruban adhésif de la poulie à câble
1 Vérifiez les fonctions suivantes avant la mise en
service :
2 Poussez le bouton-poussoir (10) vers le haut, le
câble se soulève
3 Poussez le bouton-poussoir (10) vers le bas, le
câble s'abaisse
4 Appuyez sur l'interrupteur d'arrêt d'urgence (9),
le câble s'arrête
5 Relâchez l'interrupteur d'arrêt d'urgence (9) (tour-
nez-le vers la droite), le treuil électrique est prêt
à l'emploi.
Assurez-vous que le câble d'acier soit correcte-
ment enroulé sur le tambour et qu'il n'y ait pas
d'espacement entre les spires. (voir Fig. 6)
6 Contrôlez l'interrupteur de fin de course lors du
levage du treuil électrique, lorsque le levier d'arrêt
automatique (6) a atteint sa hauteur maximale.
7 Contrôlez l'interrupteur de fin de course lors de
l'abaissement du treuil électrique, lorsque le
câble a atteint sa longueur maximale. (S'éteint
automatiquement)
Assurez-vous que le chargement soit bien sécurisé
sur le crochet ou sur le crochet auxiliaire.
Lors du levage des charges, assurez-vous que le
câble soit tendu.
Soulevez la charge à la vitesse la plus basse.
Toujours respecter une certaine distance lors du le-
vage des charges.
Ne jamais laisser les charges suspendues sans sur-
veillance.
Le moteur est équipé d'un interrupteur thermosta-
tique.
Lorsque le moteur s'arrête pendant l'utilisation, atten-
dez que le moteur refroidisse.
10. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner
une fois raccordé. Le raccordement correspond aux
dispositions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client ain-
si que la rallonge électrique utilisée doivent corres-
pondre à ces prescriptions.
24 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccorde-
ment passent par des fenêtres ou interstices de
portes.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccorde-
ment se croisent.
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortelle-
ment dangereuses.
Vérifier régulièrement que les lignes de raccorde-
ment électriques ne sont pas endommagées. Assu-
rez-vous que la ligne de raccordement ne soit pas
raccordée au réseau lors de la vérification.
Les lignes de raccordement électriques doivent cor-
respondre aux dispositions VDE et DIN en vigueur.
N'utilisez que les câbles de raccordement dotés du
même signe.
L'indication de la désignation du type sur la ligne de
raccordement est obligatoire.
Les raccordements et réparations sur l'équipement
électrique ne doivent être effectués que par un élec-
tricien spécialisé.
Pour toute question, veuillez indiquer les don-
nées suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du mo-
teur

11. Plan de maintenance

ATTENTION ! Débranchez la machine de la prise
de courant
Après utilisation, nettoyez le treuil avec un chiffon.
Gardez les grilles de ventilation du moteur propres.
Après 30 utilisations (1 utilisation = 1x levage et
1x abaissement) :
Contrôlez l'ensemble du câble d'acier (4), et en cas
de dommages, remplacez avec un câble équivalent
selon les caractéristiques techniques (n'utiliser que
des pièces de rechange d'origine).
Après 100 utilisations
Contrôlez le cordon d'alimentation (12) et le câble de
commande (11) à l'égard des dommages.
