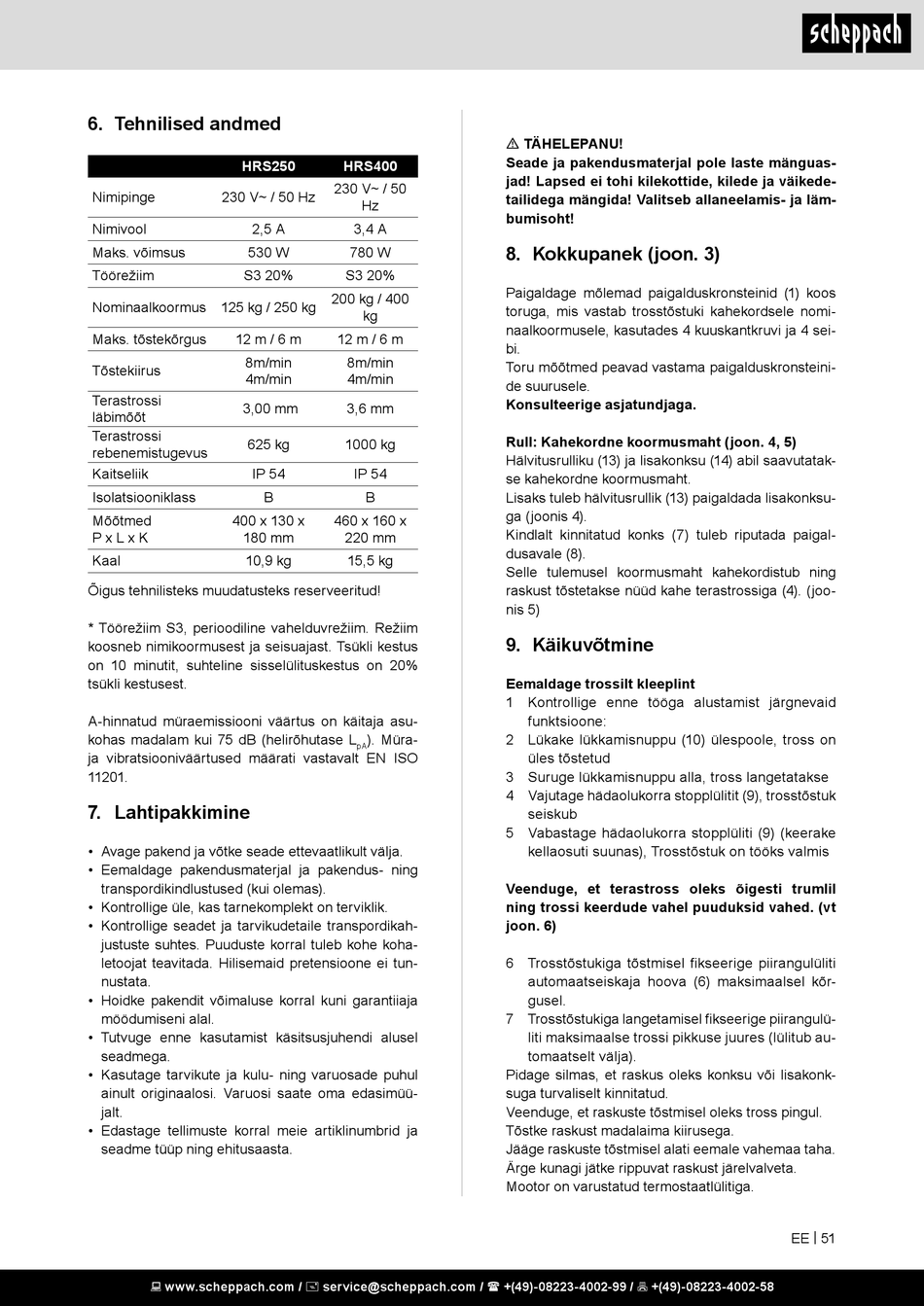

6. Tehnilised andmed

HRS250
Nimipinge 230 V~ / 50 Hz
Nimivool 2,5 A
Maks. võimsus 530 W
Töörežiim S3 20%
Nominaalkoormus 125 kg / 250 kg
Maks. tõstekõrgus 12 m / 6 m
8m/min
Tõstekiirus
4m/min
Terastrossi
3,00 mm
läbimõõt
Terastrossi
625 kg
rebenemistugevus
Kaitseliik IP 54
Isolatsiooniklass
Mõõtmed 400 x 130 x
P x L x K 180 mm
Kaal 10,9 kg
Õigus tehnilisteks muudatusteks reserveeritud!
* Töörežiim S3, perioodiline vahelduvrežiim. Režiim
koosneb nimikoormusest ja seisuajast. Tsükli kestus
on 10 minutit, suhteline sisselülituskestus on 20%
tsükli kestusest.
A-hinnatud müraemissiooni väärtus on käitaja asu-
kohas madalam kui 75 dB (helirõhutase L
ja vibratsiooniväärtused määrati vastavalt EN ISO
11201.

7. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes. Puuduste korral tuleb kohe koha-
letoojat teavitada. Hilisemaid pretensioone ei tun-
nustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul
ainult originaalosi. Varuosi saate oma edasimüü-
jalt.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
230 V~ / 50
Hz
3,4 A
780 W
S3 20%
200 kg / 400
kg
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B B
460 x 160 x
220 mm
15,5 kg
). Müra-
pA
m TÄHELEPANU!
Seade ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikede-
tailidega mängida! Valitseb allaneelamis- ja läm-
bumisoht!
8. Kokkupanek (joon. 3)
Paigaldage mõlemad paigalduskronsteinid (1) koos
toruga, mis vastab trosstõstuki kahekordsele nomi-
naalkoormusele, kasutades 4 kuuskantkruvi ja 4 sei-
bi.
Toru mõõtmed peavad vastama paigalduskronsteini-
de suurusele.
Konsulteerige asjatundjaga.
Rull: Kahekordne koormusmaht (joon. 4, 5)
Hälvitusrulliku (13) ja lisakonksu (14) abil saavutatak-
se kahekordne koormusmaht.
Lisaks tuleb hälvitusrullik (13) paigaldada lisakonksu-
ga (joonis 4).
Kindlalt kinnitatud konks (7) tuleb riputada paigal-
dusavale (8).
Selle tulemusel koormusmaht kahekordistub ning
raskust tõstetakse nüüd kahe terastrossiga (4). (joo-
nis 5)
9. Käikuvõtmine
Eemaldage trossilt kleeplint
1 Kontrollige enne tööga alustamist järgnevaid
funktsioone:
2 Lükake lükkamisnuppu (10) ülespoole, tross on
üles tõstetud
3 Suruge lükkamisnuppu alla, tross langetatakse
4 Vajutage hädaolukorra stopplülitit (9), trosstõstuk
seiskub
5 Vabastage hädaolukorra stopplüliti (9) (keerake
kellaosuti suunas), Trosstõstuk on tööks valmis
Veenduge, et terastross oleks õigesti trumlil
ning trossi keerdude vahel puuduksid vahed. (vt
joon. 6)
6 Trosstõstukiga tõstmisel fikseerige piirangulüliti
automaatseiskaja hoova (6) maksimaalsel kõr-
gusel.
7 Trosstõstukiga langetamisel fikseerige piirangulü-
liti maksimaalse trossi pikkuse juures (lülitub au-
tomaatselt välja).
Pidage silmas, et raskus oleks konksu või lisakonk-
suga turvaliselt kinnitatud.
Veenduge, et raskuste tõstmisel oleks tross pingul.
Tõstke raskust madalaima kiirusega.
Jääge raskuste tõstmisel alati eemale vahemaa taha.
Ärge kunagi jätke rippuvat raskust järelvalveta.
Mootor on varustatud termostaatlülitiga.
