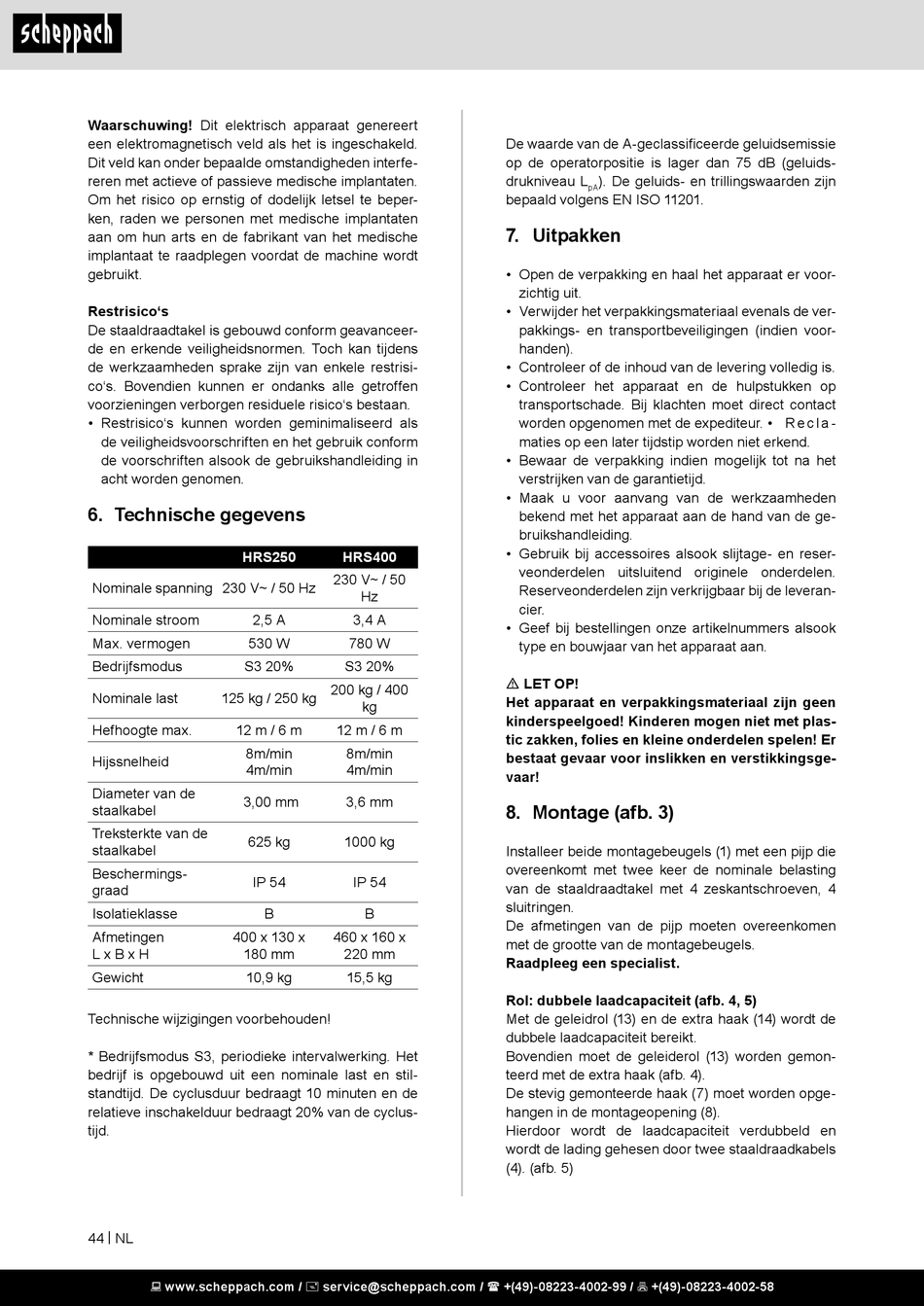

Waarschuwing! Dit elektrisch apparaat genereert
een elektromagnetisch veld als het is ingeschakeld.
Dit veld kan onder bepaalde omstandigheden interfe-
reren met actieve of passieve medische implantaten.
Om het risico op ernstig of dodelijk letsel te beper-
ken, raden we personen met medische implantaten
aan om hun arts en de fabrikant van het medische
implantaat te raadplegen voordat de machine wordt
gebruikt.
Restrisico's
De staaldraadtakel is gebouwd conform geavanceer-
de en erkende veiligheidsnormen. Toch kan tijdens
de werkzaamheden sprake zijn van enkele restrisi-
co's. Bovendien kunnen er ondanks alle getroffen
voorzieningen verborgen residuele risico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als
de veiligheidsvoorschriften en het gebruik conform
de voorschriften alsook de gebruikshandleiding in
acht worden genomen.

6. Technische gegevens

HRS250
Nominale spanning 230 V~ / 50 Hz
Nominale stroom 2,5 A
Max. vermogen 530 W
Bedrijfsmodus S3 20%
Nominale last 125 kg / 250 kg
Hefhoogte max. 12 m / 6 m
8m/min
Hijssnelheid
4m/min
Diameter van de
3,00 mm
staalkabel
Treksterkte van de
625 kg
staalkabel
Beschermings-
IP 54
graad
Isolatieklasse
Afmetingen 400 x 130 x
L x B x H 180 mm
Gewicht 10,9 kg
Technische wijzigingen voorbehouden!
* Bedrijfsmodus S3, periodieke intervalwerking. Het
bedrijf is opgebouwd uit een nominale last en stil-
standtijd. De cyclusduur bedraagt 10 minuten en de
relatieve inschakelduur bedraagt 20% van de cyclus-
tijd.
44 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
230 V~ / 50
Hz
3,4 A
780 W
S3 20%
200 kg / 400
kg
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B B
460 x 160 x
220 mm
15,5 kg
De waarde van de A-geclassificeerde geluidsemissie
op de operatorpositie is lager dan 75 dB (geluids-
drukniveau L ). De geluids- en trillingswaarden zijn
pA
bepaald volgens EN ISO 11201.

7. Uitpakken

• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op
transportschade. Bij klachten moet direct contact
worden opgenomen met de expediteur. • R e c l a -
maties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden
bekend met het apparaat aan de hand van de ge-
bruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reser-
veonderdelen uitsluitend originele onderdelen.
Reserveonderdelen zijn verkrijgbaar bij de leveran-
cier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage (afb. 3)
Installeer beide montagebeugels (1) met een pijp die
overeenkomt met twee keer de nominale belasting
van de staaldraadtakel met 4 zeskantschroeven, 4
sluitringen.
De afmetingen van de pijp moeten overeenkomen
met de grootte van de montagebeugels.
Raadpleeg een specialist.
Rol: dubbele laadcapaciteit (afb. 4, 5)
Met de geleidrol (13) en de extra haak (14) wordt de
dubbele laadcapaciteit bereikt.
Bovendien moet de geleiderol (13) worden gemon-
teerd met de extra haak (afb. 4).
De stevig gemonteerde haak (7) moet worden opge-
hangen in de montageopening (8).
Hierdoor wordt de laadcapaciteit verdubbeld en
wordt de lading gehesen door twee staaldraadkabels
(4). (afb. 5)
