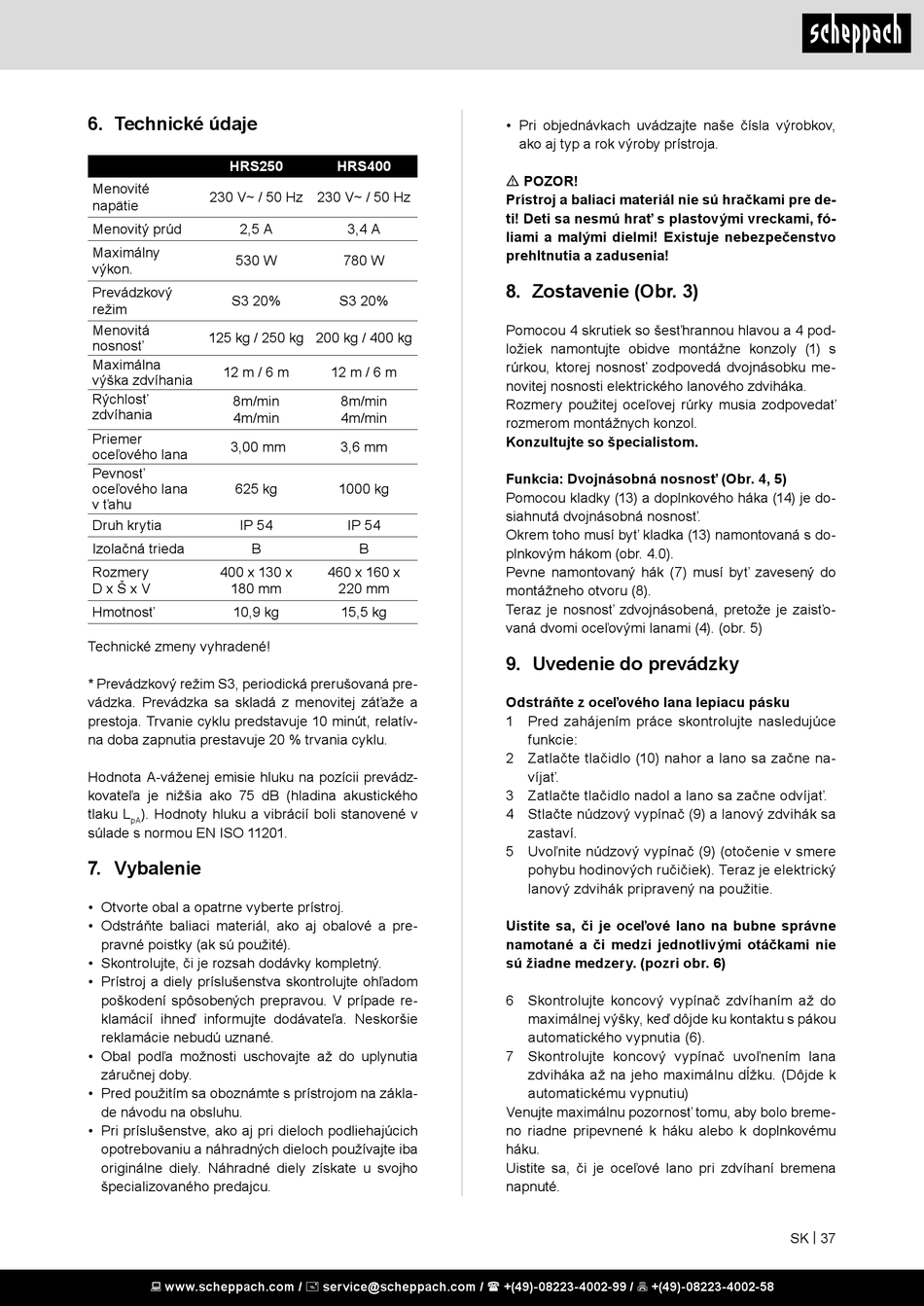

6. Technické údaje
HRS250
Menovité
230 V~ / 50 Hz 230 V~ / 50 Hz
napätie
Menovitý prúd 2,5 A
Maximálny
530 W
výkon.
Prevádzkový
S3 20%
režim
Menovitá
125 kg / 250 kg 200 kg / 400 kg
nosnosť
Maximálna
12 m / 6 m
výška zdvíhania
Rýchlosť
8m/min
zdvíhania
4m/min
Priemer
3,00 mm
oceľového lana
Pevnosť
oceľového lana 625 kg
v ťahu
Druh krytia IP 54
Izolačná trieda B
Rozmery 400 x 130 x
D x Š x V 180 mm
Hmotnosť 10,9 kg
Technické zmeny vyhradené!
* Prevádzkový režim S3, periodická prerušovaná pre-
vádzka. Prevádzka sa skladá z menovitej záťaže a
prestoja. Trvanie cyklu predstavuje 10 minút, relatív-
na doba zapnutia prestavuje 20 % trvania cyklu.
Hodnota A-váženej emisie hluku na pozícii prevádz-
kovateľa je nižšia ako 75 dB (hladina akustického
tlaku L ). Hodnoty hluku a vibrácií boli stanovené v
pA
súlade s normou EN ISO 11201.

7. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
• Pred použitím sa oboznámte s prístrojom na zákla-
de návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m POZOR!
Prístroj a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hrať s plastovými vreckami, fó-
liami a malými dielmi! Existuje nebezpečenstvo
prehltnutia a zadusenia!
8. Zostavenie (Obr. 3)
Pomocou 4 skrutiek so šesťhrannou hlavou a 4 pod-
ložiek namontujte obidve montážne konzoly (1) s
rúrkou, ktorej nosnosť zodpovedá dvojnásobku me-
novitej nosnosti elektrického lanového zdviháka.
Rozmery použitej oceľovej rúrky musia zodpovedať
rozmerom montážnych konzol.
Konzultujte so špecialistom.
Funkcia: Dvojnásobná nosnosť (Obr. 4, 5)
Pomocou kladky (13) a doplnkového háka (14) je do-
siahnutá dvojnásobná nosnosť.
Okrem toho musí byť kladka (13) namontovaná s do-
plnkovým hákom (obr. 4.0).
Pevne namontovaný hák (7) musí byť zavesený do
montážneho otvoru (8).
Teraz je nosnosť zdvojnásobená, pretože je zaisťo-
vaná dvomi oceľovými lanami (4). (obr. 5)
9. Uvedenie do prevádzky
Odstráňte z oceľového lana lepiacu pásku
1 Pred zahájením práce skontrolujte nasledujúce
funkcie:
2 Zatlačte tlačidlo (10) nahor a lano sa začne na-
víjať.
3 Zatlačte tlačidlo nadol a lano sa začne odvíjať.
4 Stlačte núdzový vypínač (9) a lanový zdvihák sa
zastaví.
5 Uvoľnite núdzový vypínač (9) (otočenie v smere
pohybu hodinových ručičiek). Teraz je elektrický
lanový zdvihák pripravený na použitie.
Uistite sa, či je oceľové lano na bubne správne
namotané a či medzi jednotlivými otáčkami nie
sú žiadne medzery. (pozri obr. 6)
6 Skontrolujte koncový vypínač zdvíhaním až do
maximálnej výšky, keď dôjde ku kontaktu s pákou
automatického vypnutia (6).
7 Skontrolujte koncový vypínač uvoľnením lana
zdviháka až na jeho maximálnu dĺžku. (Dôjde k
automatickému vypnutiu)
Venujte maximálnu pozornosť tomu, aby bolo breme-
no riadne pripevnené k háku alebo k doplnkovému
háku.
Uistite sa, či je oceľové lano pri zdvíhaní bremena
napnuté.
