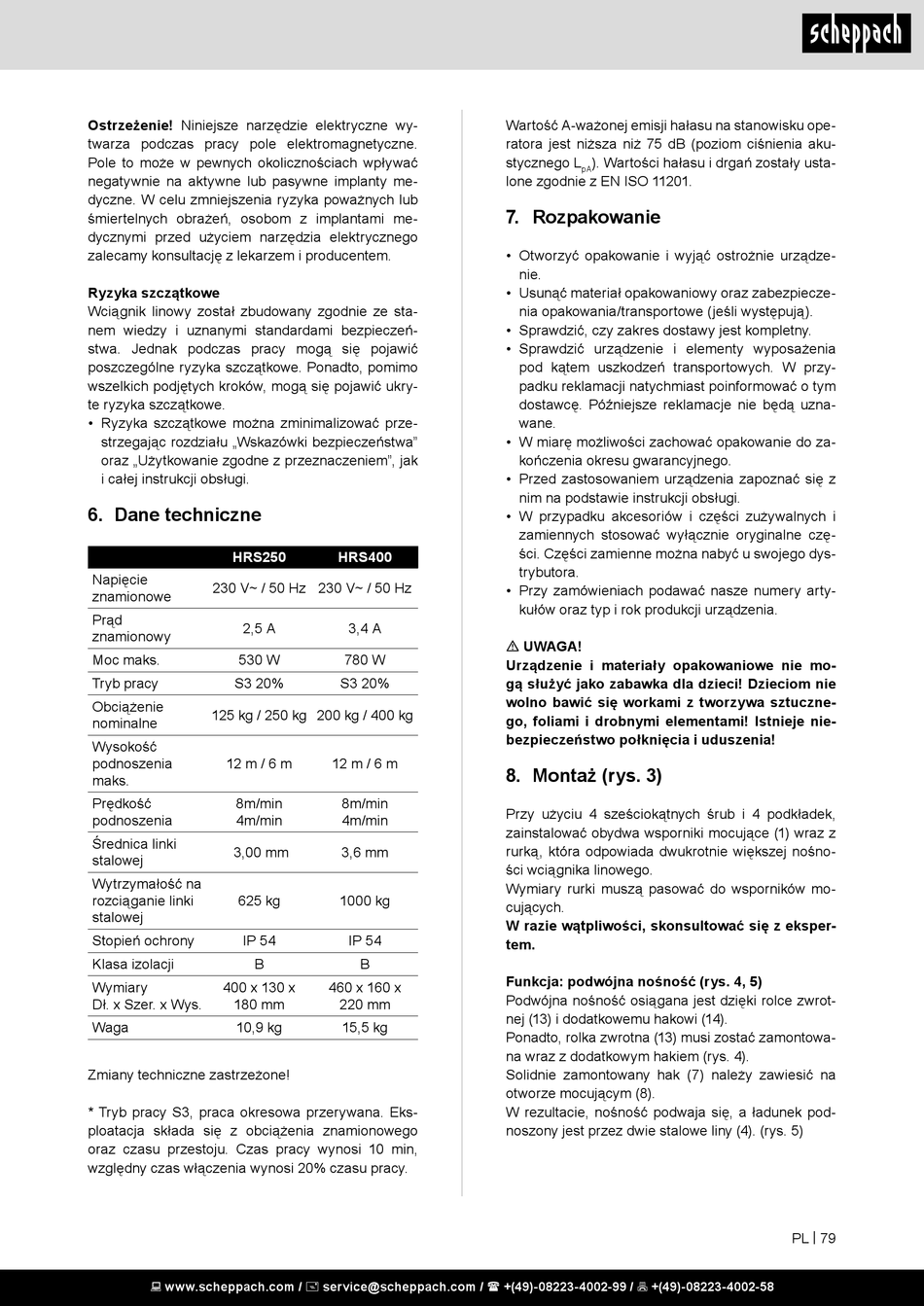

Ostrzeżenie! Niniejsze narzędzie elektryczne wy-
twarza podczas pracy pole elektromagnetyczne.
Pole to może w pewnych okolicznościach wpływać
negatywnie na aktywne lub pasywne implanty me-
dyczne. W celu zmniejszenia ryzyka poważnych lub
śmiertelnych obrażeń, osobom z implantami me-
dycznymi przed użyciem narzędzia elektrycznego
zalecamy konsultację z lekarzem i producentem.
Ryzyka szczątkowe
Wciągnik linowy został zbudowany zgodnie ze sta-
nem wiedzy i uznanymi standardami bezpieczeń-
stwa. Jednak podczas pracy mogą się pojawić
poszczególne ryzyka szczątkowe. Ponadto, pomimo
wszelkich podjętych kroków, mogą się pojawić ukry-
te ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować prze-
strzegając rozdziału „Wskazówki bezpieczeństwa"
oraz „Użytkowanie zgodne z przeznaczeniem", jak
i całej instrukcji obsługi.

6. Dane techniczne

HRS250
Napięcie
230 V~ / 50 Hz 230 V~ / 50 Hz
znamionowe
Prąd
2,5 A
znamionowy
Moc maks. 530 W
Tryb pracy S3 20%
Obciążenie
125 kg / 250 kg 200 kg / 400 kg
nominalne
Wysokość
podnoszenia 12 m / 6 m
maks.
Prędkość 8m/min
podnoszenia 4m/min
Średnica linki
3,00 mm
stalowej
Wytrzymałość na
rozciąganie linki 625 kg
stalowej
Stopień ochrony IP 54
Klasa izolacji B
Wymiary 400 x 130 x
Dł. x Szer. x Wys. 180 mm
Waga 10,9 kg
Zmiany techniczne zastrzeżone!
* Tryb pracy S3, praca okresowa przerywana. Eks-
ploatacja składa się z obciążenia znamionowego
oraz czasu przestoju. Czas pracy wynosi 10 min,
względny czas włączenia wynosi 20% czasu pracy.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
Wartość A-ważonej emisji hałasu na stanowisku ope-
ratora jest niższa niż 75 dB (poziom ciśnienia aku-
stycznego L ). Wartości hałasu i drgań zostały usta-
pA
lone zgodnie z EN ISO 11201.

7. Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie urządze-
nie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia
pod kątem uszkodzeń transportowych. W przy-
padku reklamacji natychmiast poinformować o tym
dostawcę. Późniejsze reklamacje nie będą uzna-
wane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne czę-
ści. Części zamienne można nabyć u swojego dys-
trybutora.
• Przy zamówieniach podawać nasze numery arty-
kułów oraz typ i rok produkcji urządzenia.
m UWAGA!
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
8. Montaż (rys. 3)
Przy użyciu 4 sześciokątnych śrub i 4 podkładek,
zainstalować obydwa wsporniki mocujące (1) wraz z
rurką, która odpowiada dwukrotnie większej nośno-
ści wciągnika linowego.
Wymiary rurki muszą pasować do wsporników mo-
cujących.
W razie wątpliwości, skonsultować się z eksper-
tem.
Funkcja: podwójna nośność (rys. 4, 5)
Podwójna nośność osiągana jest dzięki rolce zwrot-
nej (13) i dodatkowemu hakowi (14).
Ponadto, rolka zwrotna (13) musi zostać zamontowa-
na wraz z dodatkowym hakiem (rys. 4).
Solidnie zamontowany hak (7) należy zawiesić na
otworze mocującym (8).
W rezultacie, nośność podwaja się, a ładunek pod-
noszony jest przez dwie stalowe liny (4). (rys. 5)
PL | 79
