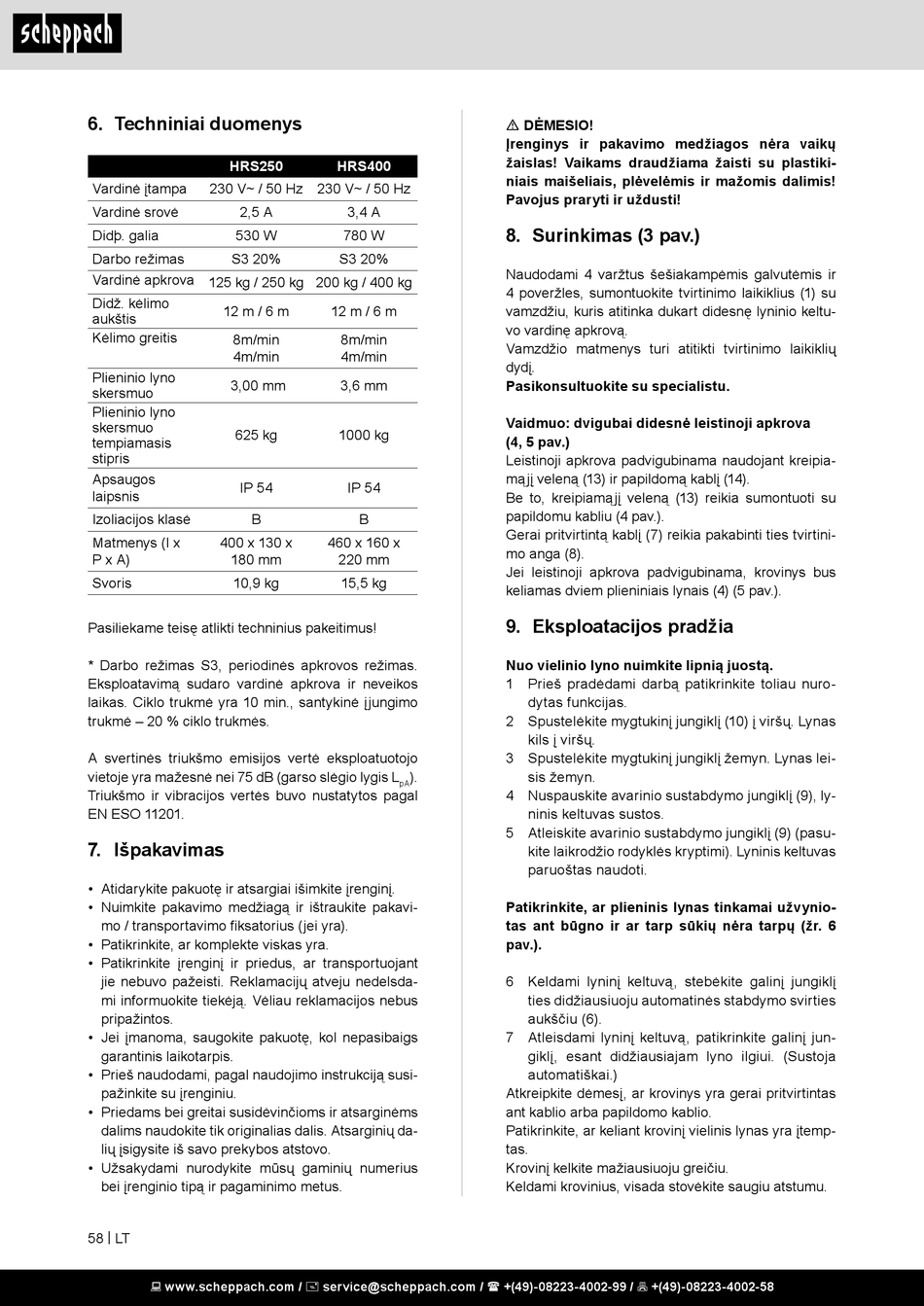

6. Techniniai duomenys

HRS250
Vardinė įtampa 230 V~ / 50 Hz 230 V~ / 50 Hz
Vardinė srovė 2,5 A
Didþ. galia 530 W
Darbo režimas S3 20%
Vardinė apkrova 125 kg / 250 kg 200 kg / 400 kg
Didž. kėlimo
12 m / 6 m
aukštis
Kėlimo greitis
8m/min
4m/min
Plieninio lyno
3,00 mm
skersmuo
Plieninio lyno
skersmuo
625 kg
tempiamasis
stipris
Apsaugos
IP 54
laipsnis
Izoliacijos klasė B
Matmenys (I x 400 x 130 x
P x A) 180 mm
Svoris 10,9 kg
Pasiliekame teisę atlikti techninius pakeitimus!
* Darbo režimas S3, periodinės apkrovos režimas.
Eksploatavimą sudaro vardinė apkrova ir neveikos
laikas. Ciklo trukmė yra 10 min., santykinė įjungimo
trukmė – 20 % ciklo trukmės.
A svertinės triukšmo emisijos vertė eksploatuotojo
vietoje yra mažesnė nei 75 dB (garso slėgio lygis L
Triukšmo ir vibracijos vertės buvo nustatytos pagal
EN ESO 11201.
7. Išpakavimas
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti. Reklamacijų atveju nedelsda-
mi informuokite tiekėją. Vėliau reklamacijos nebus
pripažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su įrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius
bei įrenginio tipą ir pagaminimo metus.
58 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
).
pA
m DĖMESIO!
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams draudžiama žaisti su plastiki-
niais maišeliais, plėvelėmis ir mažomis dalimis!
Pavojus praryti ir uždusti!
8. Surinkimas (3 pav.)
Naudodami 4 varžtus šešiakampėmis galvutėmis ir
4 poveržles, sumontuokite tvirtinimo laikiklius (1) su
vamzdžiu, kuris atitinka dukart didesnę lyninio keltu-
vo vardinę apkrovą.
Vamzdžio matmenys turi atitikti tvirtinimo laikiklių
dydį.
Pasikonsultuokite su specialistu.
Vaidmuo: dvigubai didesnė leistinoji apkrova
(4, 5 pav.)
Leistinoji apkrova padvigubinama naudojant kreipia-
mą jį veleną (13) ir papildomą kablį (14).
Be to, kreipiamą jį veleną (13) reikia sumontuoti su
papildomu kabliu (4 pav.).
Gerai pritvirtintą kablį (7) reikia pakabinti ties tvirtini-
mo anga (8).
Jei leistinoji apkrova padvigubinama, krovinys bus
keliamas dviem plieniniais lynais (4) (5 pav.).
9. Eksploatacijos pradžia
Nuo vielinio lyno nuimkite lipnią juostą.
1 Prieš pradėdami darbą patikrinkite toliau nuro-
dytas funkcijas.
2 Spustelėkite mygtukinį jungiklį (10) į viršų. Lynas
kils į viršų.
3 Spustelėkite mygtukinį jungiklį žemyn. Lynas lei-
sis žemyn.
4 Nuspauskite avarinio sustabdymo jungiklį (9), ly-
ninis keltuvas sustos.
5 Atleiskite avarinio sustabdymo jungiklį (9) (pasu-
kite laikrodžio rodyklės kryptimi). Lyninis keltuvas
paruoštas naudoti.
Patikrinkite, ar plieninis lynas tinkamai užvynio-
tas ant būgno ir ar tarp sūkių nėra tarpų (žr. 6
pav.).
6 Keldami lyninį keltuvą, stebėkite galinį jungiklį
ties didžiausiuoju automatinės stabdymo svirties
aukščiu (6).
7 Atleisdami lyninį keltuvą, patikrinkite galinį jun-
giklį, esant didžiausiajam lyno ilgiui. (Sustoja
automatiškai.)
Atkreipkite dėmesį, ar krovinys yra gerai pritvirtintas
ant kablio arba papildomo kablio.
Patikrinkite, ar keliant krovinį vielinis lynas yra įtemp-
tas.
Krovinį kelkite mažiausiuoju greičiu.
Keldami krovinius, visada stovėkite saugiu atstumu.
