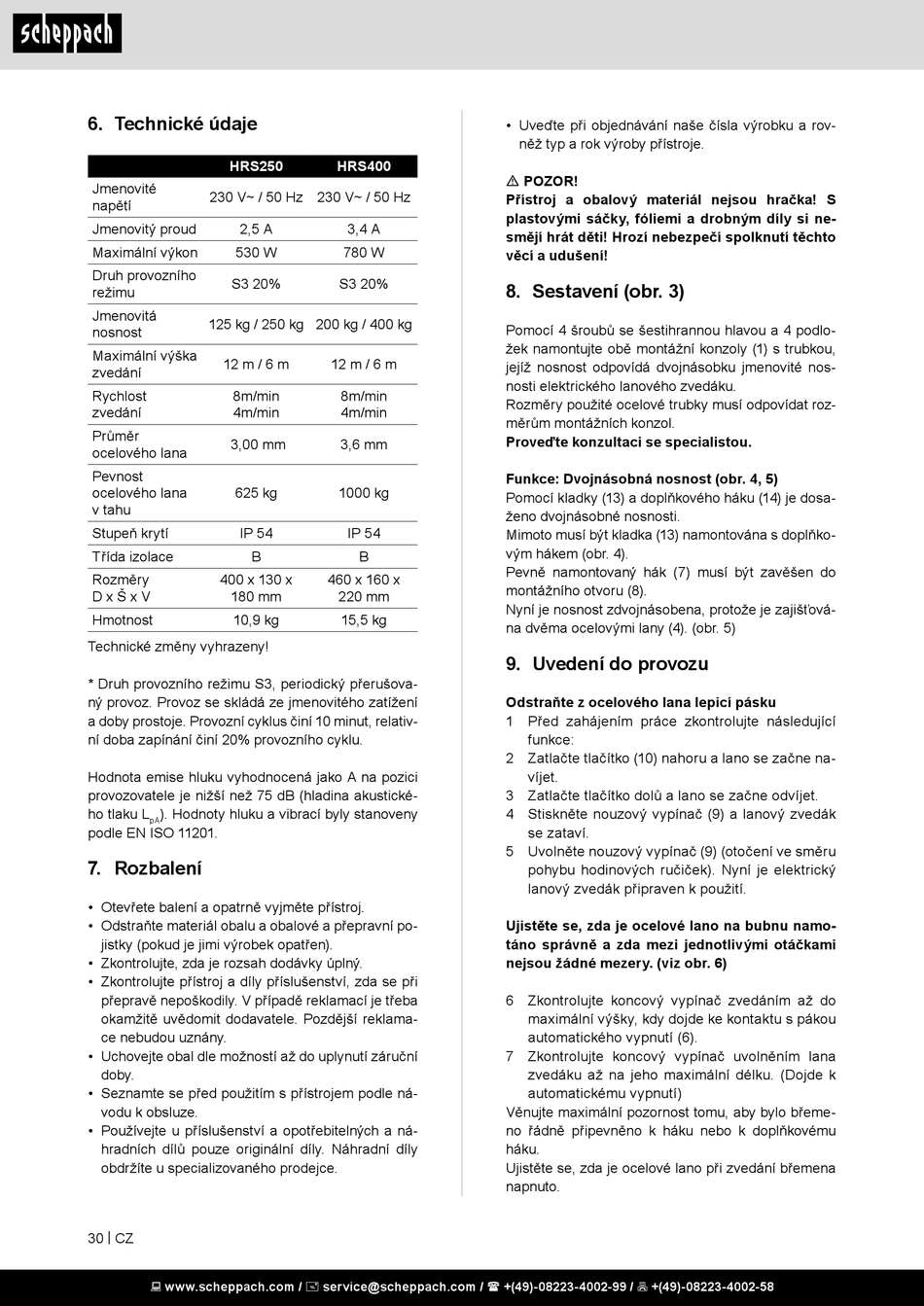

Technické Údaje; Rozbalení; Sestavení; Uvedení Do Provozu - Scheppach HRS250 Original Bedienungsanleitung

6. Technické údaje
HRS250
Jmenovité
230 V~ / 50 Hz 230 V~ / 50 Hz
napětí
Jmenovitý proud 2,5 A
Maximální výkon 530 W
Druh provozního
S3 20%
režimu
Jmenovitá
125 kg / 250 kg 200 kg / 400 kg
nosnost
Maximální výška
12 m / 6 m
zvedání
Rychlost 8m/min
zvedání 4m/min
Průměr
3,00 mm
ocelového lana
Pevnost
ocelového lana 625 kg
v tahu
Stupeň krytí IP 54
Třída izolace B
Rozměry 400 x 130 x
D x Š x V 180 mm
Hmotnost 10,9 kg
Technické změny vyhrazeny!
* Druh provozního režimu S3, periodický přerušova-
ný provoz. Provoz se skládá ze jmenovitého zatížení
a doby prostoje. Provozní cyklus činí 10 minut, relativ-
ní doba zapínání činí 20% provozního cyklu.
Hodnota emise hluku vyhodnocená jako A na pozici
provozovatele je nižší než 75 dB (hladina akustické-
ho tlaku L ). Hodnoty hluku a vibrací byly stanoveny
pA
podle EN ISO 11201.
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklama-
ce nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
30 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
• Uveďte při objednávání naše čísla výrobku a rov-
něž typ a rok výroby přístroje.
m POZOR!
Přístroj a obalový materiál nejsou hračka! S
plastovými sáčky, fóliemi a drobným díly si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
8. Sestavení (obr. 3)
Pomocí 4 šroubů se šestihrannou hlavou a 4 podlo-
žek namontujte obě montážní konzoly (1) s trubkou,
jejíž nosnost odpovídá dvojnásobku jmenovité nos-
nosti elektrického lanového zvedáku.
Rozměry použité ocelové trubky musí odpovídat roz-
měrům montážních konzol.
Proveďte konzultaci se specialistou.
Funkce: Dvojnásobná nosnost (obr. 4, 5)
Pomocí kladky (13) a doplňkového háku (14) je dosa-
ženo dvojnásobné nosnosti.
Mimoto musí být kladka (13) namontována s doplňko-
vým hákem (obr. 4).
Pevně namontovaný hák (7) musí být zavěšen do
montážního otvoru (8).
Nyní je nosnost zdvojnásobena, protože je zajišťová-
na dvěma ocelovými lany (4). (obr. 5)
9. Uvedení do provozu
Odstraňte z ocelového lana lepicí pásku
1 Před zahájením práce zkontrolujte následující
funkce:
2 Zatlačte tlačítko (10) nahoru a lano se začne na-
víjet.
3 Zatlačte tlačítko dolů a lano se začne odvíjet.
4 Stiskněte nouzový vypínač (9) a lanový zvedák
se zataví.
5 Uvolněte nouzový vypínač (9) (otočení ve směru
pohybu hodinových ručiček). Nyní je elektrický
lanový zvedák připraven k použití.
Ujistěte se, zda je ocelové lano na bubnu namo-
táno správně a zda mezi jednotlivými otáčkami
nejsou žádné mezery. (viz obr. 6)
6 Zkontrolujte koncový vypínač zvedáním až do
maximální výšky, kdy dojde ke kontaktu s pákou
automatického vypnutí (6).
7 Zkontrolujte koncový vypínač uvolněním lana
zvedáku až na jeho maximální délku. (Dojde k
automatickému vypnutí)
Věnujte maximální pozornost tomu, aby bylo břeme-
no řádně připevněno k háku nebo k doplňkovému
háku.
Ujistěte se, zda je ocelové lano při zvedání břemena
napnuto.
