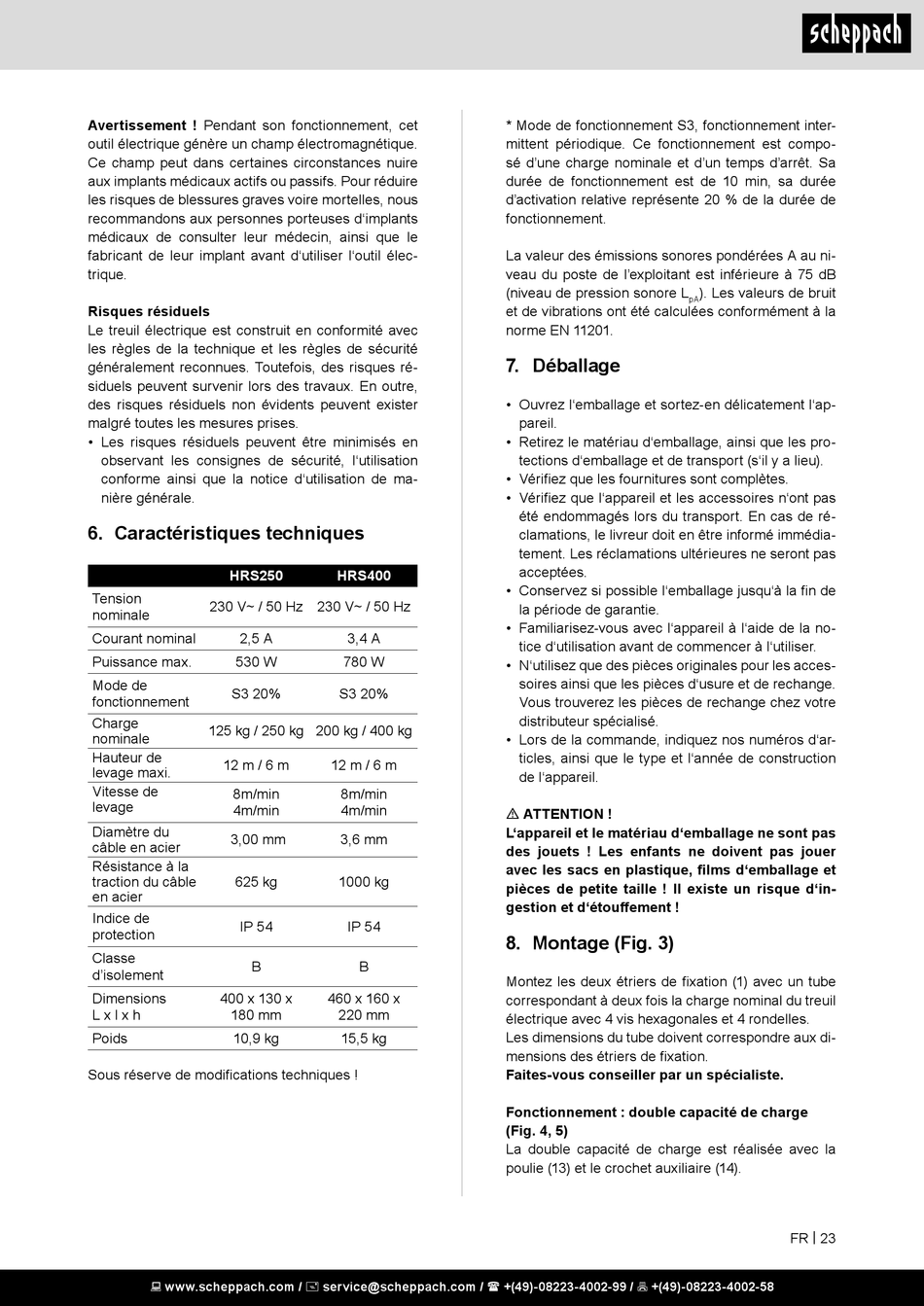

Avertissement ! Pendant son fonctionnement, cet
outil électrique génère un champ électromagnétique.
Ce champ peut dans certaines circonstances nuire
aux implants médicaux actifs ou passifs. Pour réduire
les risques de blessures graves voire mortelles, nous
recommandons aux personnes porteuses d'implants
médicaux de consulter leur médecin, ainsi que le
fabricant de leur implant avant d'utiliser l'outil élec-
trique.
Risques résiduels
Le treuil électrique est construit en conformité avec
les règles de la technique et les règles de sécurité
généralement reconnues. Toutefois, des risques ré-
siduels peuvent survenir lors des travaux. En outre,
des risques résiduels non évidents peuvent exister
malgré toutes les mesures prises.
• Les risques résiduels peuvent être minimisés en
observant les consignes de sécurité, l'utilisation
conforme ainsi que la notice d'utilisation de ma-
nière générale.
6. Caractéristiques techniques
HRS250
Tension
230 V~ / 50 Hz 230 V~ / 50 Hz
nominale
Courant nominal 2,5 A
Puissance max. 530 W
Mode de
S3 20%
fonctionnement
Charge
125 kg / 250 kg 200 kg / 400 kg
nominale
Hauteur de
12 m / 6 m
levage maxi.
Vitesse de
8m/min
levage
4m/min
Diamètre du
3,00 mm
câble en acier
Résistance à la
traction du câble 625 kg
en acier
Indice de
IP 54
protection
Classe
B
d'isolement
Dimensions 400 x 130 x
L x l x h 180 mm
Poids 10,9 kg
Sous réserve de modifications techniques !
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HRS400
3,4 A
780 W
S3 20%
12 m / 6 m
8m/min
4m/min
3,6 mm
1000 kg
IP 54
B
460 x 160 x
220 mm
15,5 kg
* Mode de fonctionnement S3, fonctionnement inter-
mittent périodique. Ce fonctionnement est compo-
sé d'une charge nominale et d'un temps d'arrêt. Sa
durée de fonctionnement est de 10 min, sa durée
d'activation relative représente 20 % de la durée de
fonctionnement.
La valeur des émissions sonores pondérées A au ni-
veau du poste de l'exploitant est inférieure à 75 dB
(niveau de pression sonore L
et de vibrations ont été calculées conformément à la
norme EN 11201.
7. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'in-
gestion et d'étouffement !
8. Montage (Fig. 3)
Montez les deux étriers de fixation (1) avec un tube
correspondant à deux fois la charge nominal du treuil
électrique avec 4 vis hexagonales et 4 rondelles.
Les dimensions du tube doivent correspondre aux di-
mensions des étriers de fixation.
Faites-vous conseiller par un spécialiste.
Fonctionnement : double capacité de charge
(Fig. 4, 5)
La double capacité de charge est réalisée avec la
poulie (13) et le crochet auxiliaire (14).
). Les valeurs de bruit
pA
