5.3 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.

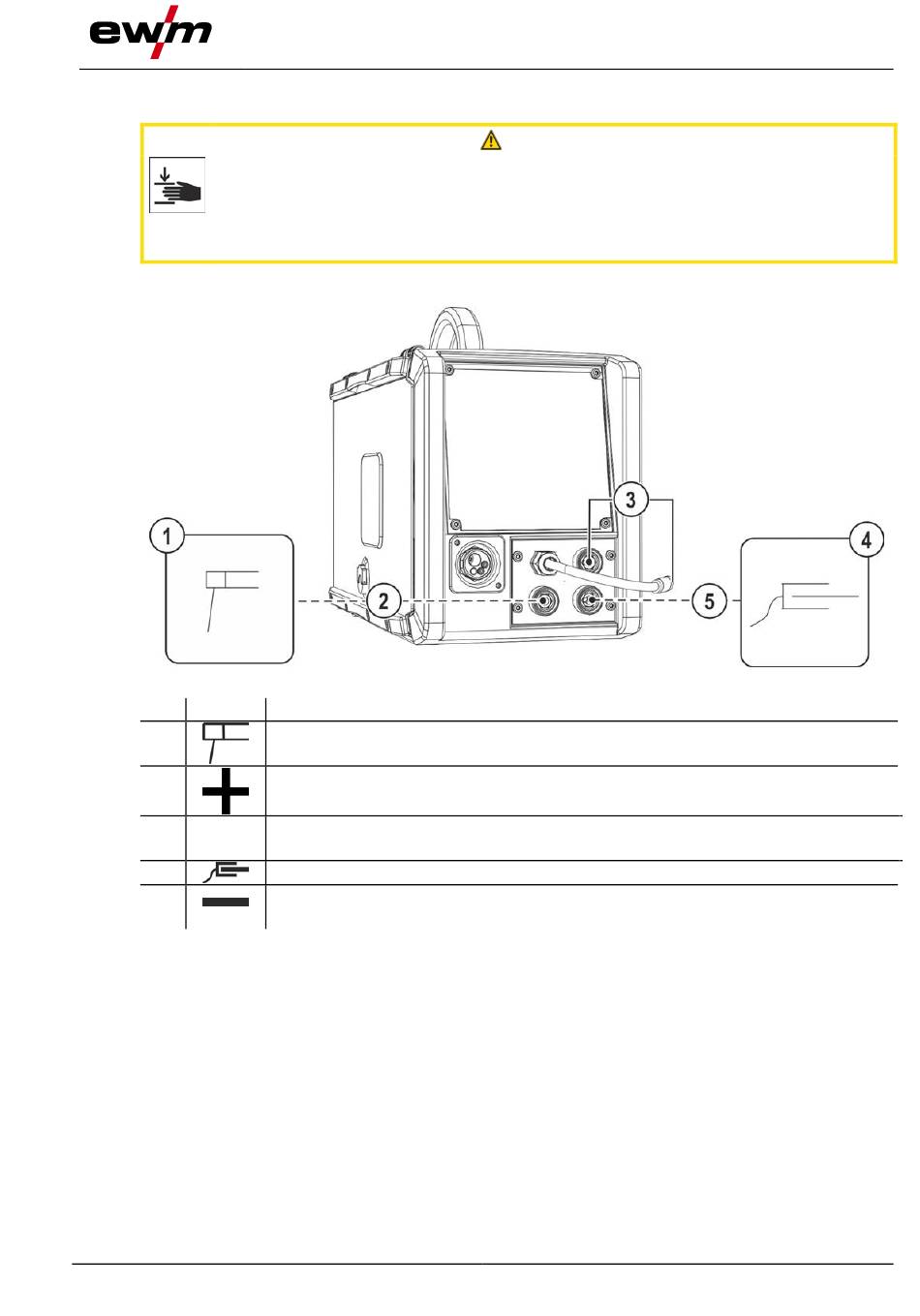

5.3.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
5
• Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
• Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
099-005545-EW500
17.12.2020
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Polaritätswahlstecker, Schweißstromkabel
• Mit Parkbuchse verbinden
Werkstück
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Aufbau und Funktion
VORSICHT
Abbildung 5-24
E-Hand-Schweißen
41
