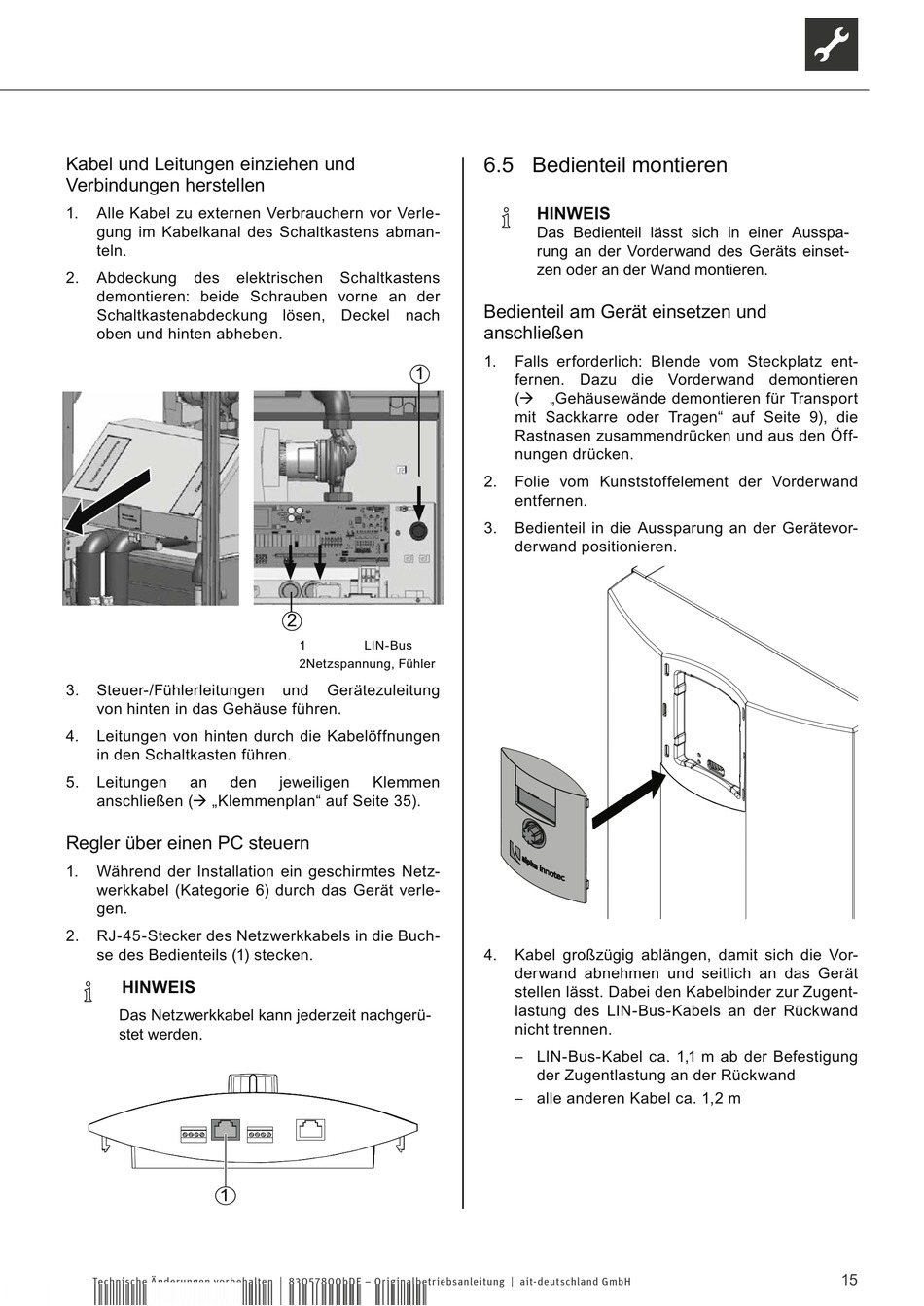

Kabel und Leitungen einziehen und
Verbindungen herstellen
1. Alle Kabel zu externen Verbrauchern vor Verle-
gung im Kabelkanal des Schaltkastens abman-
teln.
2. Abdeckung des elektrischen
demontieren: beide Schrauben vorne an der
6FKDOWNDVWHQDEGHFNXQJ O|VHQ 'HFNHO QDFK
oben und hinten abheben.
3. Steuer-/Fühlerleitungen
von hinten in das Gehäuse führen.
4. /HLWXQJHQ YRQ KLQWHQ GXUFK GLH .DEHO|IIQXQJHQ
in den Schaltkasten führen.
5. Leitungen an den
anschließen (Æ „Klemmenplan" auf Seite 35).
5HJOHU EHU HLQHQ 3& VWHXHUQ
1. Während der Installation ein geschirmtes Netz-
werkkabel (Kategorie 6) durch das Gerät verle-
gen.
2. RJ-45-Stecker des Netzwerkkabels in die Buch-
se des Bedienteils (1) stecken.
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerü-
stet werden.
1
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH
Schaltkastens
1
2
1 LIN-Bus
2 Netzspannung, Fühler
und Gerätezuleitung
jeweiligen Klemmen

6.5 Bedienteil montieren

HINWEIS
Das Bedienteil lässt sich in einer Ausspa-
rung an der Vorderwand des Geräts einset-
zen oder an der Wand montieren.
Bedienteil am Gerät einsetzen und
anschließen
1. Falls erforderlich: Blende vom Steckplatz ent-
fernen. Dazu die Vorderwand demontieren
(Æ „Gehäusewände demontieren für Transport
mit Sackkarre oder Tragen" auf Seite 9), die
Rastnasen zusammendrücken und aus den Öff-
nungen drücken.
2. Folie vom Kunststoffelement der Vorderwand
entfernen.
3. Bedienteil in die Aussparung an der Gerätevor-
derwand positionieren.
4. Kabel großzügig ablängen, damit sich die Vor-
derwand abnehmen und seitlich an das Gerät
stellen lässt. Dabei den Kabelbinder zur Zugent-
lastung des LIN-Bus-Kabels an der Rückwand
nicht trennen.
– LIN-Bus-Kabel ca. 1,1 m ab der Befestigung
der Zugentlastung an der Rückwand
– alle anderen Kabel ca. 1,2 m
