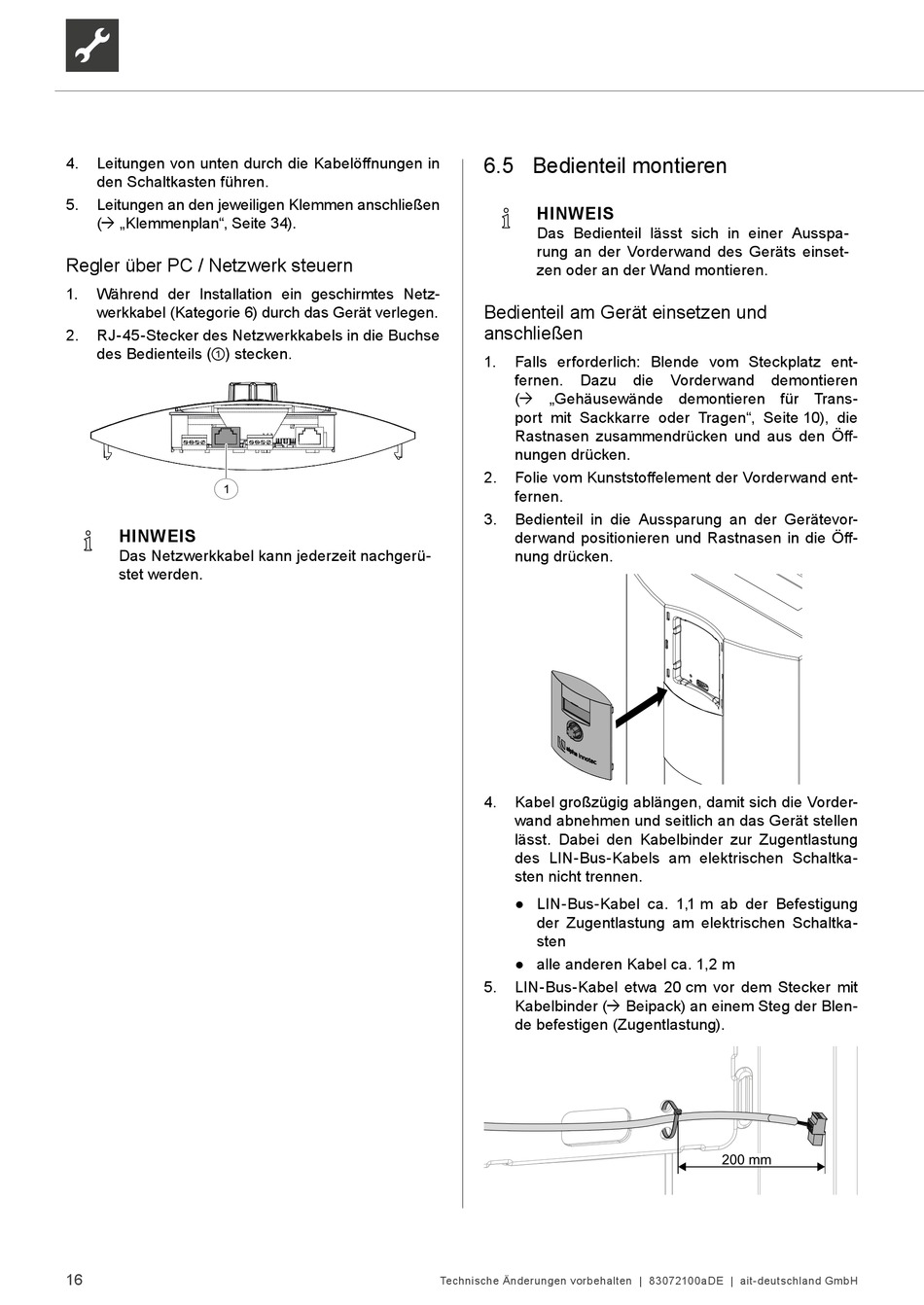

4.
Leitungen von unten durch die Kabelöffnungen in
den Schaltkasten führen.
5.
Leitungen an den jeweiligen Klemmen anschließen
( „Klemmenplan", Seite 34).
Regler über PC / Netzwerk steuern
1.
Während der Installation ein geschirmtes Netz-
werkkabel (Kategorie 6) durch das Gerät verlegen.
2.
RJ-45-Stecker des Netzwerkkabels in die Buchse
des Bedienteils (①) stecken.
1
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerü-
stet werden.
16
6.5 Bedienteil montieren
HINWEIS
Das Bedienteil lässt sich in einer Ausspa-
rung an der Vorderwand des Geräts einset-
zen oder an der Wand montieren.
Bedienteil am Gerät einsetzen und
anschließen
1.
Falls erforderlich: Blende vom Steckplatz ent-
fernen.
Dazu
( „Gehäusewände demontieren für Trans-
port mit Sackkarre oder Tragen", Seite 10), die
Rastnasen zusammendrücken und aus den Öff-
nungen drücken.
2.
Folie vom Kunststoffelement der Vorderwand ent-
fernen.
3.
Bedienteil in die Aussparung an der Gerätevor-
derwand positionieren und Rastnasen in die Öff-
nung drücken.
4.
Kabel großzügig ablängen, damit sich die Vorder-
wand abnehmen und seitlich an das Gerät stellen
lässt. Dabei den Kabelbinder zur Zugentlastung
des LIN-Bus-Kabels am elektrischen Schaltka-
sten nicht trennen.
● LIN-Bus-Kabel ca. 1,1 m ab der Befestigung
der Zugentlastung am elektrischen Schaltka-
sten
● alle anderen Kabel ca. 1,2 m
5.
LIN-Bus-Kabel etwa 20 cm vor dem Stecker mit
Kabelbinder ( Beipack) an einem Steg der Blen-
de befestigen (Zugentlastung).
Technische Änderungen vorbehalten | 83072100aDE | ait-deutschland GmbH
die
Vorderwand
demontieren
200 mm
