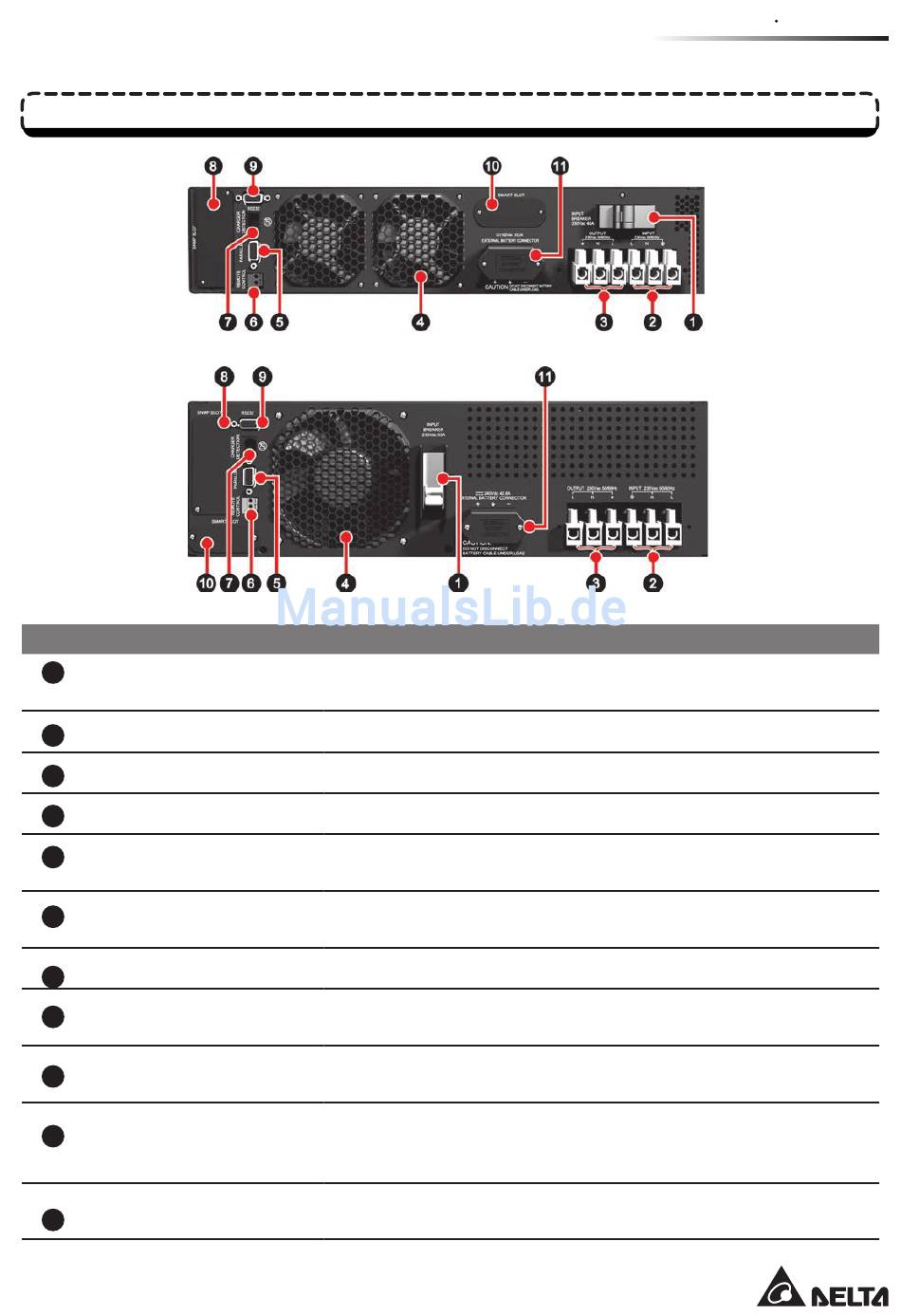

Rückwand - Delta Amplon Rt-Reihe Benutzerhandbuch

nr. Artikel
Eingangsunterbrecher
1
Eingangsanschlussblock
2
Ausgangsanschlussblock
3
Lüfter
4
Parallelanschlussstecker
5
Fernsteueranschluss
6
Ladererkennung
7
SNMP-Steckplatz
8
RS232-Anschluss
9
Smart-Steckplatz
10
Stecker
11
für externen Akku
Rückwand
Beschreibung
Schützt die Netzstromversorgung bei einem Ausfall der USV vor
weiteren Schäden.
Verbindet die USV mit dem Stromnetz.
Stellt eine Verbindung zum Verbraucher her.
Kühlt und belüftet die USV.
Nähere Informationen zur Parallelkommunikation der USV sind in
Kapitel 5 enthalten.
Schaltet die USV vollständig aus oder schaltet nur den Wechsel-
richter aus. Nähere Informationen sind in Kapitel 5 enthalten.
Stellt eine Verbindung zur Lader-Box her und erkennt den Laderstatus.
Nimmt die SNMP-, Relais-E/A- oder ModBus-Karte auf. Nähere
Informationen sind in Kapitel 5 enthalten.
Kommunikationsschnittstellenanschluss. Nähere Informationen
sind in Kapitel 5 enthalten.
Nimmt eine Mini-SNMP-, Mini-Relais-E/A-, Mini-USB-, Mini-ModBus-
oder Mini-TVSS-Karte auf. Nähere Informationen sind in Kapitel 5
enthalten.
Stellt eine Verbindung zum externen Akku her. Nähere Informatio-
nen sind in Kapitel 5 enthalten.
7
Kapitel 2 Einführung
(Abbildung 2-b)
5 kVA/6 kVA
Rückwand
(Abbildung 2-c)
Rückwand 10 kVA
