Kapitel 1
Empfohlene Position stromaufwärts
9 Schneckenförderer
Der Sensor sollte 30° über der Basis eingebaut werden(siehe Abbildung 8).
Der Sensor muss so platziert werden, dass die Keramikscheibe ständig von mindestens 100 mm
Material bedeckt ist (siehe Abbildung 9).
10 Förderbänder mit Hydro-Skid
Der Hydro-Skid dient der Montage eines Hydronix Hydro-Mix-Feuchtesensors über der Oberfläche
des auf einem Bandförderer transportierten Materials. Der bündig eingebaute Sensor misst dann
das unter ihm transportierte Material.
Der Hydro-Skid ist über dem Förderband zu montieren. Der Arm muss so eingebaut werden,
dass der Hydro-Skid auf die Befestigungen des Abnehmers gerichtet ist. Für einen fehlerfreien
16
Hydro-Mix Anleitung zur mechanischen Installation HD0676de Rev 1.5.0

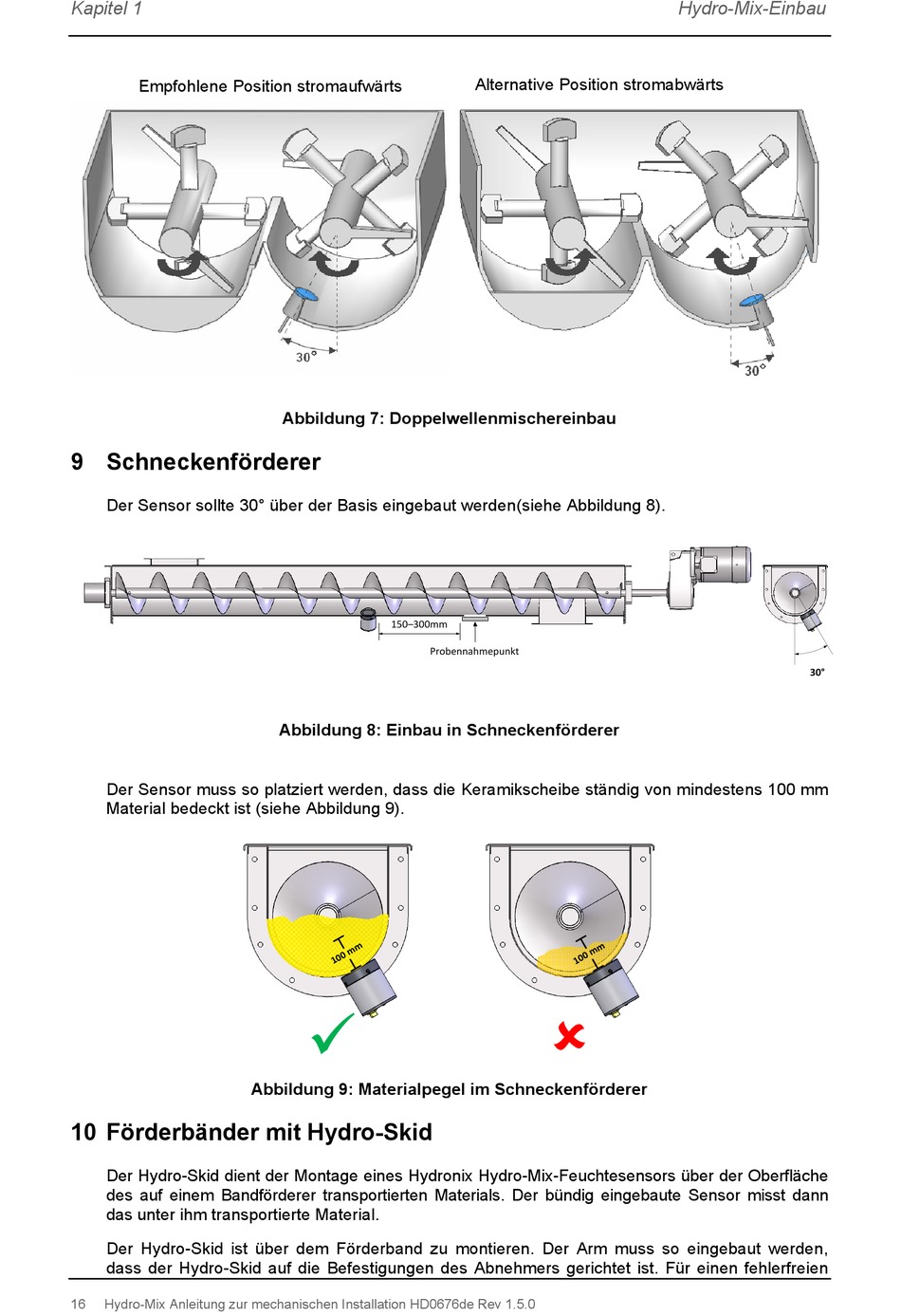

Abbildung 7: Doppelwellenmischereinbau
150–300mm
Abbildung 8: Einbau in Schneckenförderer
ü
Abbildung 9: Materialpegel im Schneckenförderer
Alternative Position stromabwärts
Probennahmepunkt
û
Hydro-Mix-Einbau
30°
