Kapitel 1
Obwohl der Außendurchmesser 108 mm beträgt, wird empfohlen, ein Loch mit einem
Durchmesser von 127 mm auszuschneiden, um den Einbau zu erleichtern.
Die Montageplatte wird über dem Loch angeschweißt.
Beim Schweißen muss der Sensor ausgebaut sein.
Anbringen der Klemmringbaugruppe am Sensor
11.2
Der Klemmring besteht aus folgenden Bauteilen:
A. 3 x M10-Schraube
B. 6 x M10-Sicherungsmutter
(drei abgebildet)
C. 3 x selbsthemmende M10-Mutter
D. 3 x Unterlegscheibe
E. 2 x M8-Schraube
F. 3 x M10-Gewindebolzen
G. Klemmring
Sicherungsmutter
Montageplatte
(Artikelnr.: 0021)

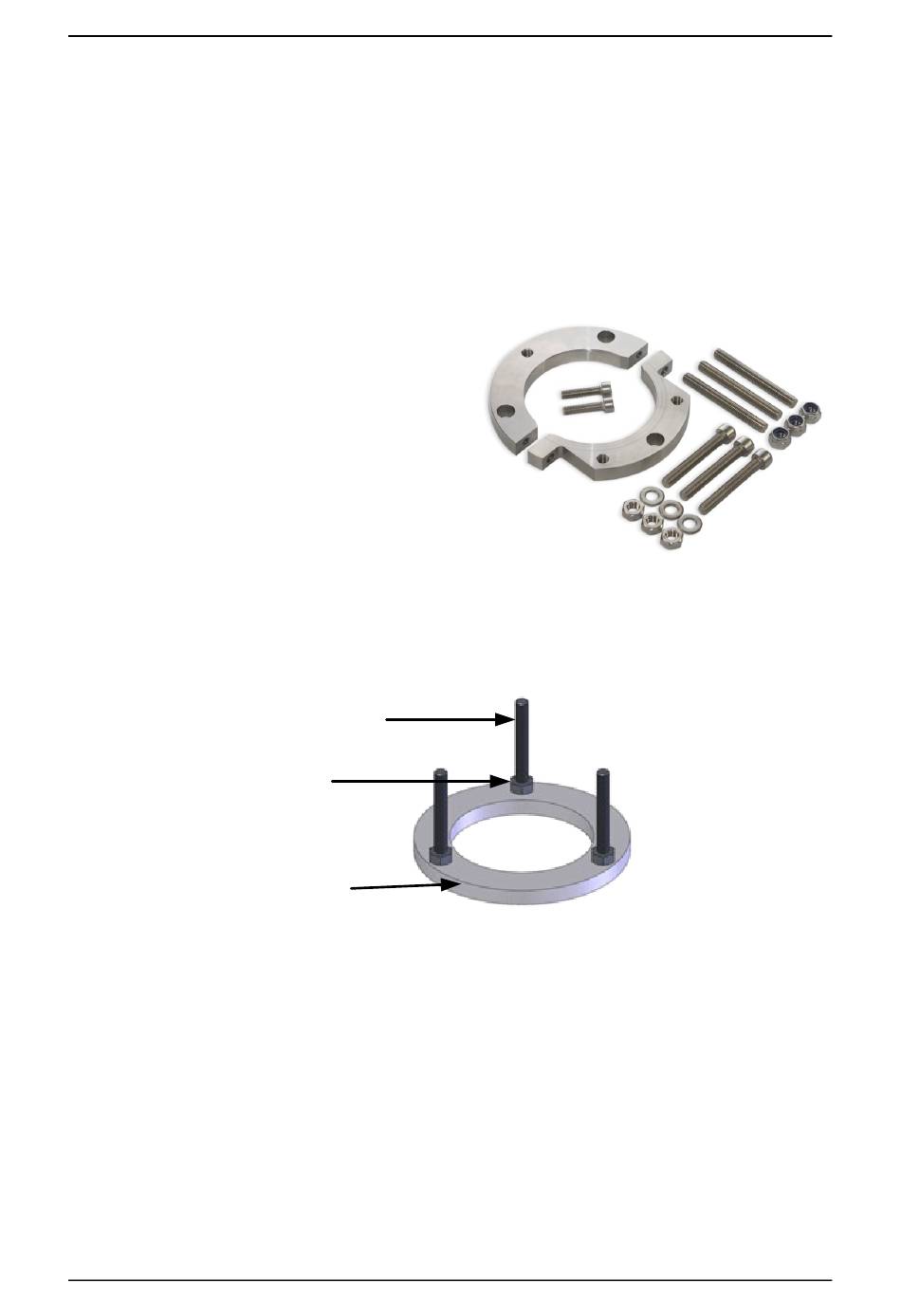

Abbildung 13: Zum Anbringen des Klemmrings vorbereitete Montageplatte
1.
Die drei Gewindebolzen (F) in die bereits angeschweißte Montageplatte einschrauben
und mit den drei Sicherungsmuttern (B) sichern.
2.
Klemmring (G) mit den 2 M8-Schrauben (E) am Sensor befestigen. Klemmring so
platzieren, dass die Keramikscheibe bündig am Boden bzw. an der Seitenwand des
Mischers ausgerichtet werden kann.
3.
Klemmring- und Sensorbaugruppe auf die Gewindebolzen in der Montageplatte setzen.
Anschließend den Sensor mit Hilfe der selbsthemmenden Muttern (C) und
Unterlegscheiben (D) so positionieren, dass die Keramikscheibe mit dem Boden bzw.
der Seitenwand fluchtet.
18
Hydro-Mix Anleitung zur mechanischen Installation HD0676de Rev 1.5.0
Abbildung 12: Klemmringbauteile
Gewindebolzen
(F)
(B)
E
G
B
Hydro-Mix-Einbau
F
C
A
D
