Hydro-Mix-Einbau
Klemmring (G)
M10-Schraube (A)
M10-Sicherungsmutter
(B)
Selbsthemmende
M10-Mutter
(C)

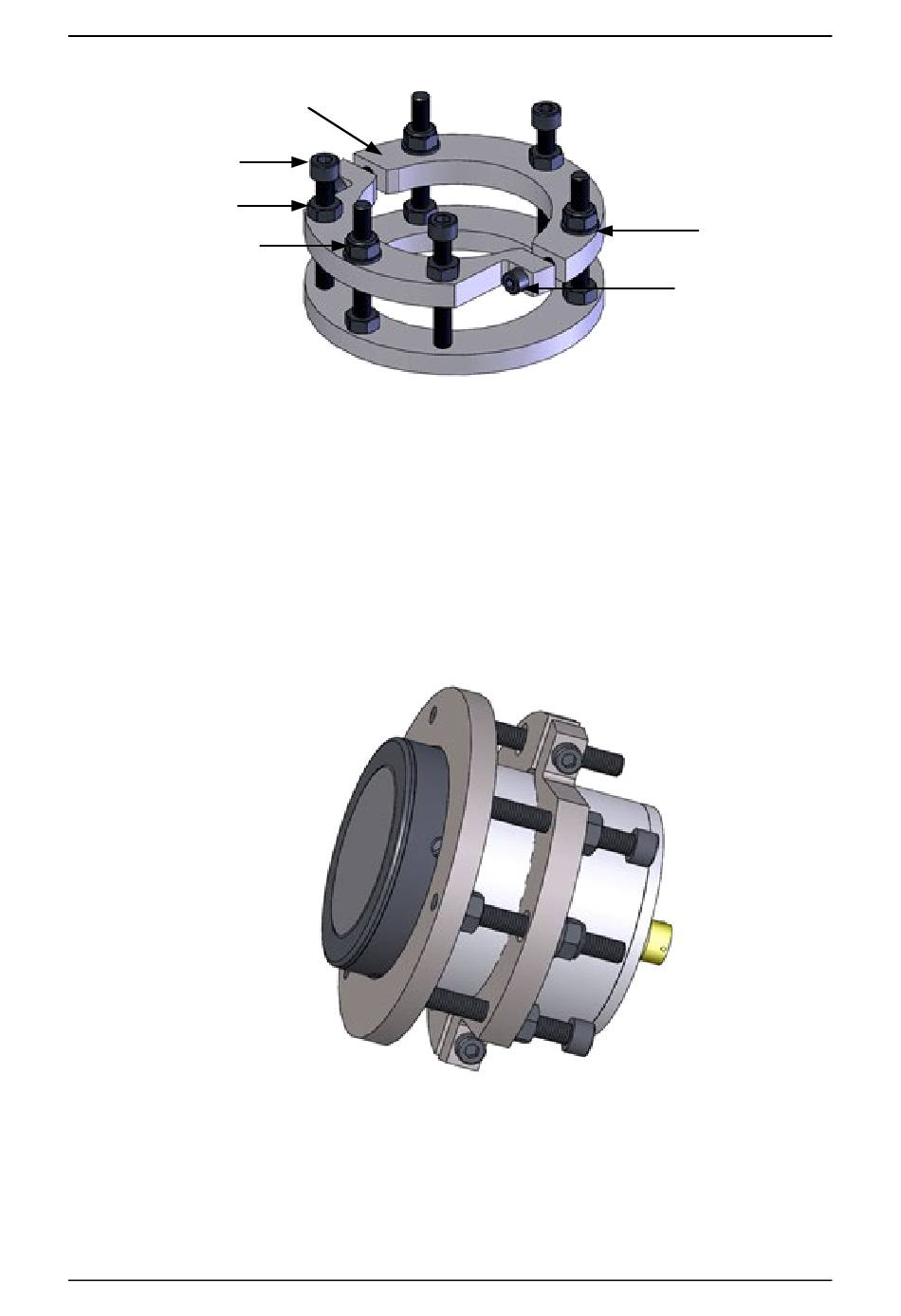

Abbildung 14: Klemmring montiert und an der Montageplatte befestigt
4.
Die drei Schrauben (A) mit den drei verbliebenen Sicherungsmuttern (B) am Klemmring
gegen die Montageplatte schieben.
5.
Mit einem Stahllineal erneut KONTROLLIEREN, ob der Sensorkopf richtig platziert ist.
Mischerschaufeln und Abstreifarme manuell drehen, um zu KONTROLLIEREN, ob sie
die Keramikscheibe berühren.
6.
Die gesamte Baugruppe (einschließlich Sicherungsmuttern) festziehen.
7.
Nach Einbau und Platzierung des Sensors den umgebenden Spalt mit geeignetem
Dichtmittel (bevorzugt) oder mit verdichtetem Sand füllen.
Abbildung 15: Klemmring (Artikelnr. 0033) an Montageplatte (Artikelnr. 0021) und Hydro-Mix
Hydro-Mix Anleitung zur mechanischen Installation HD0676de Version 1.5.0
Kapitel 1
Unterlegscheibe
(D)
M8-Schraube
(E)
19
