Kapitel 1
5 Intensivmischer
Der Sensor muss im Boden von Intensivmischern platziert werden.
Der Sensor sollte sich in einem Abstand von etwa 2/3 des Radius zum Mischermittelpunkt in
Richtung Seitenwand befinden.
6 Planetenmischer
Der Sensor sollte an einer Position in den Boden des Planetenmischers eingebaut werden, an der
das Material gleichmäßig fließt und keine Verwirbelungen durch die Mischerschaufeln auftreten.
Dies ist normalerweise dicht an der Mischerseitenwand der Fall. Daraus ergibt sich eine Platzierung,
bei der die Innenkante einen Abstand von etwa 10 cm bis 15 cm zur Mischerseitenwand
aufweist. Der Abstand sollte 5 cm nicht unterschreiten. Hinweise zum Einbau in ebene Flächen
auf Seite 13 beachten.
14
Hydro-Mix Anleitung zur mechanischen Installation HD0676de Rev 1.5.0
ü

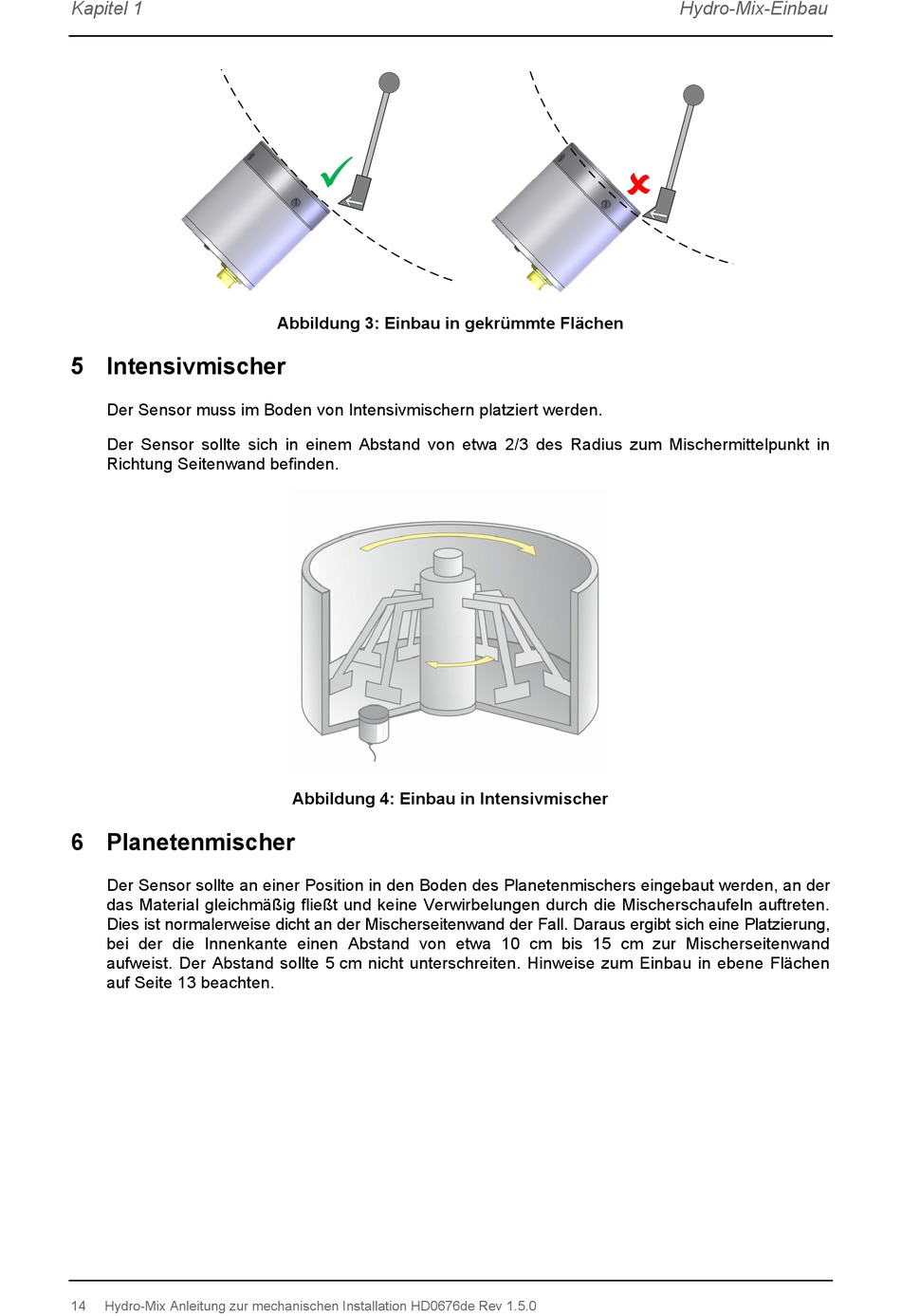

Abbildung 3: Einbau in gekrümmte Flächen
Abbildung 4: Einbau in Intensivmischer
Hydro-Mix-Einbau
û
