HBM RM4220 Bedienungsanleitung
Dms--verstärker
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HBM RM4220
Inhaltszusammenfassung für HBM RM4220
- Seite 1 Bedienungsanleitung Operating manual DMS--Verstärker RM4220 S.G.--Amplifier RM4220 A1091--21 de/en...
-
Seite 3: Inhaltsverzeichnis
RM4220 Inhalt Seite Sicherheitshinweise .......... - Seite 4 A1091--21 de/en...
-
Seite 5: Sicherheitshinweise
Anwendungsfall erforderliche Rechts-- und Si- cherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör. Der Verstärker RM4220 ist für den Einbau in geschlossenen metallischen Ge- häusen vorgesehen (z.B. Schaltschrank). Allgemeine Gefahr bei Nichtbeachten der Sicherheitshinweise Der Verstärker RM4220 entspricht dem Stand der Technik und ist betriebssi-... - Seite 6 RM4220 Restgefahr Der Leistungs-- und Lieferumfang des RM4220 deckt nur einen Teilbereich der Messtechnik ab. Sicherheitstechnische Belange der Messtechnik sind zusätz- lich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu realisieren und zu verantworten, dass Restgefahren minimiert werden. Auf Restgefahren im Zusammenhang mit der Messtechnik ist hinzuweisen.
-
Seite 7: Qualifiziertes Personal
Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. Insbesondere sind jegliche Reparaturen, Lötarbeiten an den Platinen unter- sagt. Bei Austausch gesamter Baugruppen sind nur Orginalteile von HBM zu verwenden. Qualifiziertes Personal Dieses Gerät ist nur von qualifiziertem Personal ausschließlich entsprechend der technischen Daten in Zusammenhang mit den nachstehend ausgeführten... -
Seite 8: Anwendung

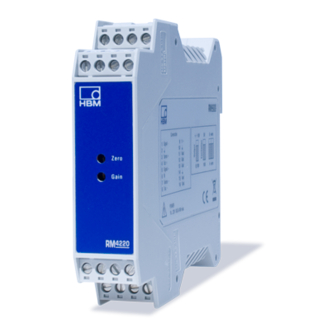

RM4220 Anwendung Das Modul RM4220 ist ein Dehnmessstreifenverstärker. Dieser Verstärker bie- tet eine sehr einfache und praktische Einstellung des Nullpunktes und des Endwertes. Dies geschieht mit DIP--Schaltern und Potentiometern. Die Brük- kenspeisespannung ist wählbar mit 5 oder 10 V. Das Ausgangssignal ist 0/10 V oder ... -
Seite 9: Anschluss
RM4220 Anschluss Der Anschluss des Verstärkers und der Anschluss der Spannungsversorgung erfolgt über die vier abziehbaren Steckklemmen. Der Klemmbereich beträgt 0,13 mm ... 1,5 mm . Zum Anschluss der Adern an die Klemmen sollten Ade- rendhülsen (ohne Kunststoffkragen, Länge 10 mm) verwendet werden. Adern mit oder ohne Aderendhülsen dürfen nicht verzinnt werden. - Seite 10 RM4220 Bei 6- -Leiterverbindung RM4220 Klemme Funktion Farbe (HBM--Kabel 6--Leitertechnik) Signalleitung (-) RD (rot) Kabelschirm / Beilauflitze Fühlerleitung (+) GN (grün) Speiseleitung (+) BU (blau) Signalleitung (+) WH (weiß) Fühlerleitung (--) GY (grau) Speiseleitung (--) BK (schwarz) Versorgungsspannung (V+) Ausgangsspannung...
-
Seite 11: Konfiguration
RM4220 Konfiguration Vor dem Einstellen sind folgende Maßnahmen durchzuführen: Aufnehmerkabel anschließen Versorgungsspannung einschalten Bild 2: Bauteillageplan 4.1 Anschlussart Der Aufnehmeranschluss sollte vorzugsweise in 6--Leitertechnik erfolgen. Die Werkseinstellung ist in 4--Leitertechnik. A1091--21 de/en... -
Seite 12: Schiebeschalterkonfigurierung
RM4220 4.2 Schiebeschalterkonfigurierung INV1 stellt die Spannung/Strom Ausgänge ein: 0/10 V für 4/20 mA 10 V für 4/20 mA INV2 und INV3 variieren die Schaltungsart: 4--Leiterschaltung 6--Leiterschaltung INV4 variiert die Brückenspeisung: 5 V DC 10 V DC 4.3 Nullpunkteinstellung Für einen präzisen Abgleich sollte das Gerät 15 Min. -
Seite 13: Verstärkerkonfiguration
RM4220 4.4 Verstärkerkonfiguration Der Endwert wird mit W1 und PT1 eingestellt. Um eine möglichst hohe Auflösung des Messwertes zu erhalten, sollte die max. Ausgangsspannung des Verstärkers ( 10V) ausgenutzt werden. Tabelle für den Messbereich einstellbar mit W1. = 5 V... -
Seite 14: Werkseinstellung
RM4220 4.6 Werkseinstellung INV1: 0/10V DC für 4/20mA INV2 und INV3: 4--Leitertechnik INV4: Speisespannung 10 V DC Position 1 Position 1 3 Hz Bandbreite Abmessungen Abmessungen in mm A1091--21 de/en... -
Seite 15: Anwendungen
RM4220 Anwendungen 6.1 Beispiel 1: Wägezelle arbeitet mit Zug- - / Druckbelastung Wägezelle · Widerstand: 350 W · Vollbrücke: 6--Leitertechnik · Empfindlichkeit 3 mV/V Konfiguration (- - 3 mV/V für - - 10 V (4 mA) und 3 mV/V für 10 V (20 mA)) ·... -
Seite 16: Beispiel 2: Wägezelle Arbeitet Mit Druckbelastung
RM4220 Anmerkung Für 0/10 V (4/20 mA) Ausgang: · Schalter INV1 umstellen auf Position 0/10 V (4/20 mA) · Schalter INV2 und INV3 auf 6--Leitertechnik einstellen · Schalter INV4 ist auf die Speisespannung 10 V DC einstellen · Verstärkerschalter W1 auf Position 2 Empfindlichkeit ⋅... - Seite 17 RM4220 · Nullpunkteinstellung W2 auf Position 2 (Null = 0,035 mV/V) · 3 Hz Bandbreite (Werkseinstellung) Justierung · Entlasten Sie den Aufnehmer. · Justieren Sie PT2 auf 0 V (4 mA) mit einem Voltmeter (Amperemeter), falls der Nullpunkt instabil ist, dann ersetzen Sie die Nullpunkteinstellung W2 auf Position 3 und justieren nochmals PT2.
-
Seite 18: Technische Daten
-- 40 ... + 85 Temperaturstablisierungszeit Entzündbarkeit VO (UL94) Schutzart IP20 Abmessungen 115 × 100 × 23 Gehäusematerial Polyamide PA Farbe grau Gewicht Reparatur Bitte fügen Sie folgende Informationen bei Rücksendungen an HBM bei: HBM-- Auftragsnummer, Grund der Rücksendung gegebenenfalls Ausfallursache. A1091--21 de/en... -
Seite 19: Konformitätserklärung
RM4220 Konformitätserklärung A1091--21 de/en... - Seite 20 RM4220 A1091--21 de/en...
- Seite 21 RM4220 A1091--21 de/en...
- Seite 22 RM4220 A1091--21 de/en...
- Seite 23 Operating manual S.G.--Amplifier RM4220 A1091--21 de/en...
-
Seite 41: Declaration Of Conformity
RM4220 Declaration of Conformity A1091--21 de/en... - Seite 42 RM4220 A1091--21 de/en...
- Seite 43 RM4220 A1091--21 de/en...
- Seite 44 Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: +49/61 51/ 8 03-0; Fax: +49/61 51/ 8039100 E--mail: support@hbm.com www.hbm.com A1091--21 de/en...
