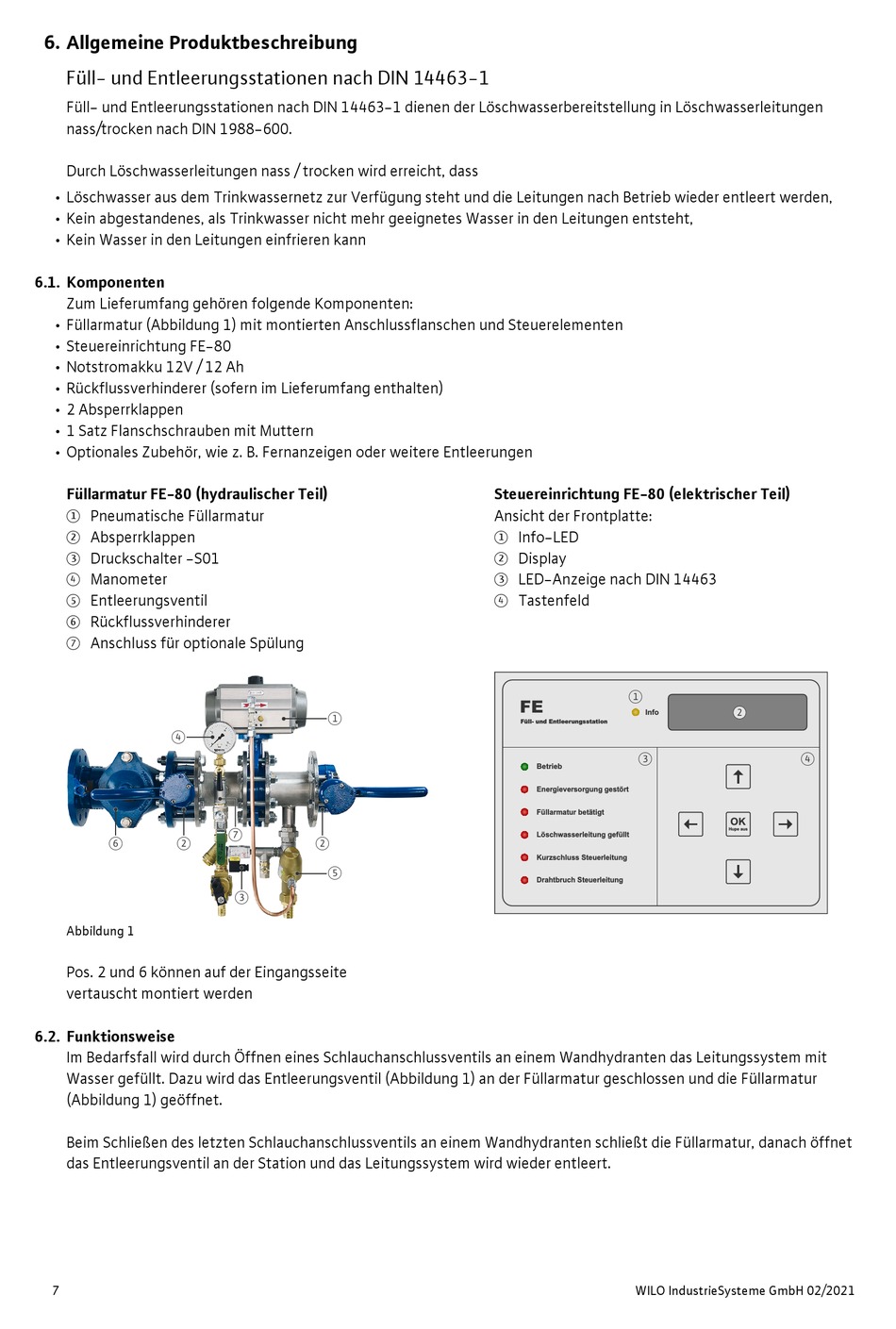

Allgemeine Produktbeschreibung; Komponenten; Funktionsweise - Wilo FE-80 Einbau- Und Betriebsanleitung

6. Allgemeine Produktbeschreibung

Füll- und Entleerungsstationen nach DIN 14463-1
Füll- und Entleerungsstationen nach DIN 14463-1 dienen der Löschwasserbereitstellung in Löschwasserleitungen
nass/trocken nach DIN 1988-600.
Durch Löschwasserleitungen nass / trocken wird erreicht, dass
• Löschwasser aus dem Trinkwassernetz zur Verfügung steht und die Leitungen nach Betrieb wieder entleert werden,
• Kein abgestandenes, als Trinkwasser nicht mehr geeignetes Wasser in den Leitungen entsteht,
• Kein Wasser in den Leitungen einfrieren kann

6.1. Komponenten

Zum Lieferumfang gehören folgende Komponenten:
• Füllarmatur (Abbildung 1) mit montierten Anschlussflanschen und Steuerelementen
• Steuereinrichtung FE-80
• Notstromakku 12V / 12 Ah
• Rückflussverhinderer (sofern im Lieferumfang enthalten)
• 2 Absperrklappen
• 1 Satz Flanschschrauben mit Muttern
• Optionales Zubehör, wie z. B. Fernanzeigen oder weitere Entleerungen
Füllarmatur FE-80 (hydraulischer Teil)
›
Pneumatische Füllarmatur
œ
Absperrklappen
ž
Druckschalter -S01
Ÿ
Manometer
¡
Entleerungsventil
¢
Rückflussverhinderer
£
Anschluss für optionale Spülung
Ÿ
¢ œ
Abbildung 1
Pos. 2 und 6 können auf der Eingangsseite
vertauscht montiert werden

6.2. Funktionsweise

Im Bedarfsfall wird durch Öffnen eines Schlauchanschlussventils an einem Wandhydranten das Leitungssystem mit
Wasser gefüllt. Dazu wird das Entleerungsventil (Abbildung 1) an der Füllarmatur geschlossen und die Füllarmatur
(Abbildung 1) geöffnet.
Beim Schließen des letzten Schlauchanschlussventils an einem Wandhydranten schließt die Füllarmatur, danach öffnet
das Entleerungsventil an der Station und das Leitungssystem wird wieder entleert.
7
›
£
œ
¡
ž
Steuereinrichtung FE-80 (elektrischer Teil)
Ansicht der Frontplatte:
›
Info-LED
œ
Display
ž
LED-Anzeige nach DIN 14463
Ÿ
Tastenfeld
›
FE
Info
Füll- und Entleerungsstation
ž
Betrieb
Energieversorgung gestört
Füllarmatur betätigt
Löschwasserleitung gefüllt
Kurzschluss Steuerleitung
Drahtbruch Steuerleitung
WILO IndustrieSysteme GmbH 02/2021
œ
Ÿ
OK
Hupe aus
