8.3. Montage
Die Steuereinrichtung FE-80 muss direkt über der Füllarmatur montiert werden. Die Montagehöhe sollte ab Unter-
kante Gehäuse ca. 1300 mm betragen, siehe auch Kapitel „Pneumatische Steuerleitung".
Umgebungsbedingungen siehe Kapitel „Mechanische Daten".
Alle Anschlussarbeiten dürfen nur im spannungsfreien Zustand der Steuereinrichtung FE-80 vorgenommen werden.
8.4. Anschluss des Schutzleiters
Der Schutzleiter verbindet grundsätzlich das Gehäuse des Betriebsmittels mit Erde bzw. Hauptpotentialausgleich.
Die durch ihn verbundenen Punkte können keine gefährlichen Berührungsspannungen gegeneinander annehmen.
8.5. Anschluss der Energieversorgung
Die Energieversorgung der Steuereinrichtung FE-80 muss über eine eigene Stromzuführung verfügen, in welcher eine
Überstromschutzeinrichtung mit einem maximalen Wert von 16 A vorhanden sein muss. An diesem Stromkreis dürfen
keine anlagenfremden Stromverbraucher angeschlossen werden.
Es muss ausgeschlossen sein, dass durch das Abschalten anderer Betriebsmittel, der Stromkreis der Steuereinrichtung
FE-80 unterbrochen wird.
Ferner sind die VDE-Vorschriften, sowie die Vorschriften des örtlichen EVU zu beachten. Der Akku der Notstromver-
sorgung darf erst bei der Inbetriebnahme in die Steuereinrichtung FE-80 eingesetzt werden.
8.6. Anschluss / Montage der Grenztasterdose GK-2
Bei Anschluss der Grenztaster ist darauf zu achten, dass die Leitungsverlegung von Grenztaster zu Grenztaster in
Reihe erfolgt, der eigentliche elektrische Anschluss der Grenztaster ist parallel.
Das zu verwendende Installationskabel ist J-Y(ST)Y 2 × 2 × 0,6 mm. Nur dieser Typ dichtet die Grenztasterdose
GK-2 ab. Die Abschirmungen sind an Klemme X13-9 der Steuereinrichtung FE-80 anzuschließen.
Die Grenztasterdose GK-2 hat zwei Kabeleinlässe. Wird nur ein Einlass benötigt, bei der Enddose, ist der offene
Einlass mit beigefügtem Verschlussstopfen zu verschließen und der Endwiderstand von 10 kΩ einzusetzen.

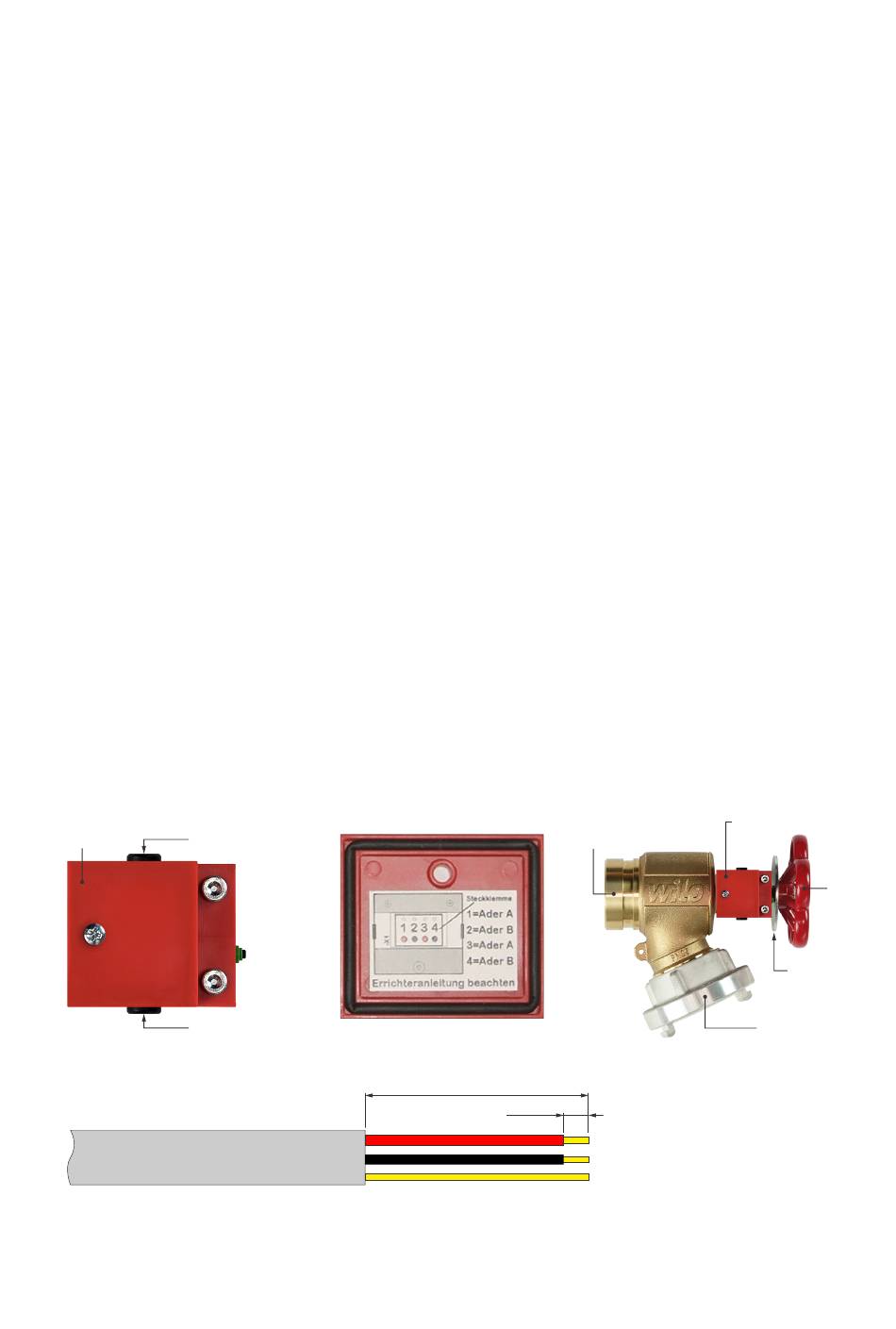

Die Abmantellänge entnehmen Sie der nachfolgenden Zeichnung. Bei Montage der Steuerscheibe ist darauf zu
achten, dass die glatte gratfreie Seite der Steuerscheibe zum Mikroschalter zeigt.
Abnehmbarer
Deckel
Kabeleinführung
Kabeleinführung
J-Y(ST)Y 2 × 2 × 0,6 mm
Maße zum Abmanteln / Abisolieren
9
Mikro-
schalter
Anschluss
Löschwasserleitung
35 mm
5 mm
Rot
Schwarz
Beidraht (Schirm)
Grenztasterdose GK-2
Steuerscheibe
Schlauchanschluss
WILO IndustrieSysteme GmbH 02/2021
Handrad
