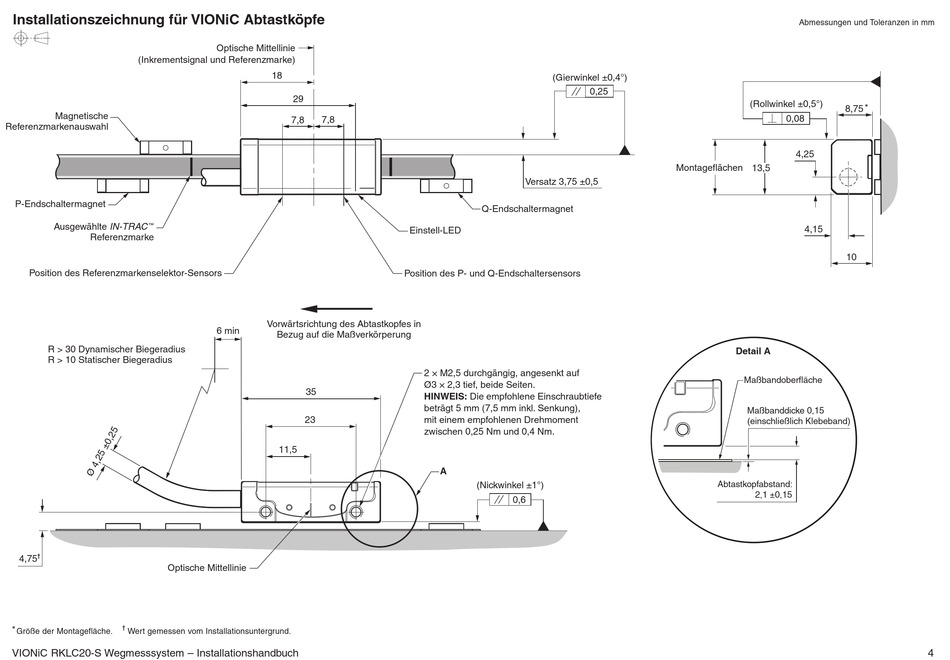

Installationszeichnung für VIONiC Abtastköpfe
(Inkrementsignal und Referenzmarke)
Magnetische
Referenzmarkenauswahl
P-Endschaltermagnet
Ausgewählte IN-TRAC
™
Referenzmarke
Position des Referenzmarkenselektor-Sensors
R > 30 Dynamischer Biegeradius
R > 10 Statischer Biegeradius
†
4,75
Optische Mittellinie
*
†
Größe der Montagefläche.
Wert gemessen vom Installationsuntergrund.
VIONiC RKLC20-S Wegmesssystem – Installationshandbuch
Optische Mittellinie
18
29
7,8
7,8
Vorwärtsrichtung des Abtastkopfes in
6 min
Bezug auf die Maßverkörperung
35
23
11,5
(Gierwinkel ±0,4°)
Versatz 3,75 ±0,5
Q-Endschaltermagnet
Einstell-LED
Position des P- und Q-Endschaltersensors
2 × M2,5 durchgängig, angesenkt auf
Ø3 × 2,3 tief, beide Seiten.
HINWEIS: Die empfohlene Einschraubtiefe
beträgt 5 mm (7,5 mm inkl. Senkung),
mit einem empfohlenen Drehmoment
zwischen 0,25 Nm und 0,4 Nm.
A
(Nickwinkel ±1°)
0,6
0,25
(Rollwinkel ±0,5°)
Montageflächen
13,5
Detail A
Maßbandoberfläche
Maßbanddicke 0,15
(einschließlich Klebeband)
Abtastkopfabstand:
2,1 ±0,15
Abmessungen und Toleranzen in mm
8,75 *
0,08
4,25
4,15
10
4
