Aufbau - Taurus T10.3 Pro Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

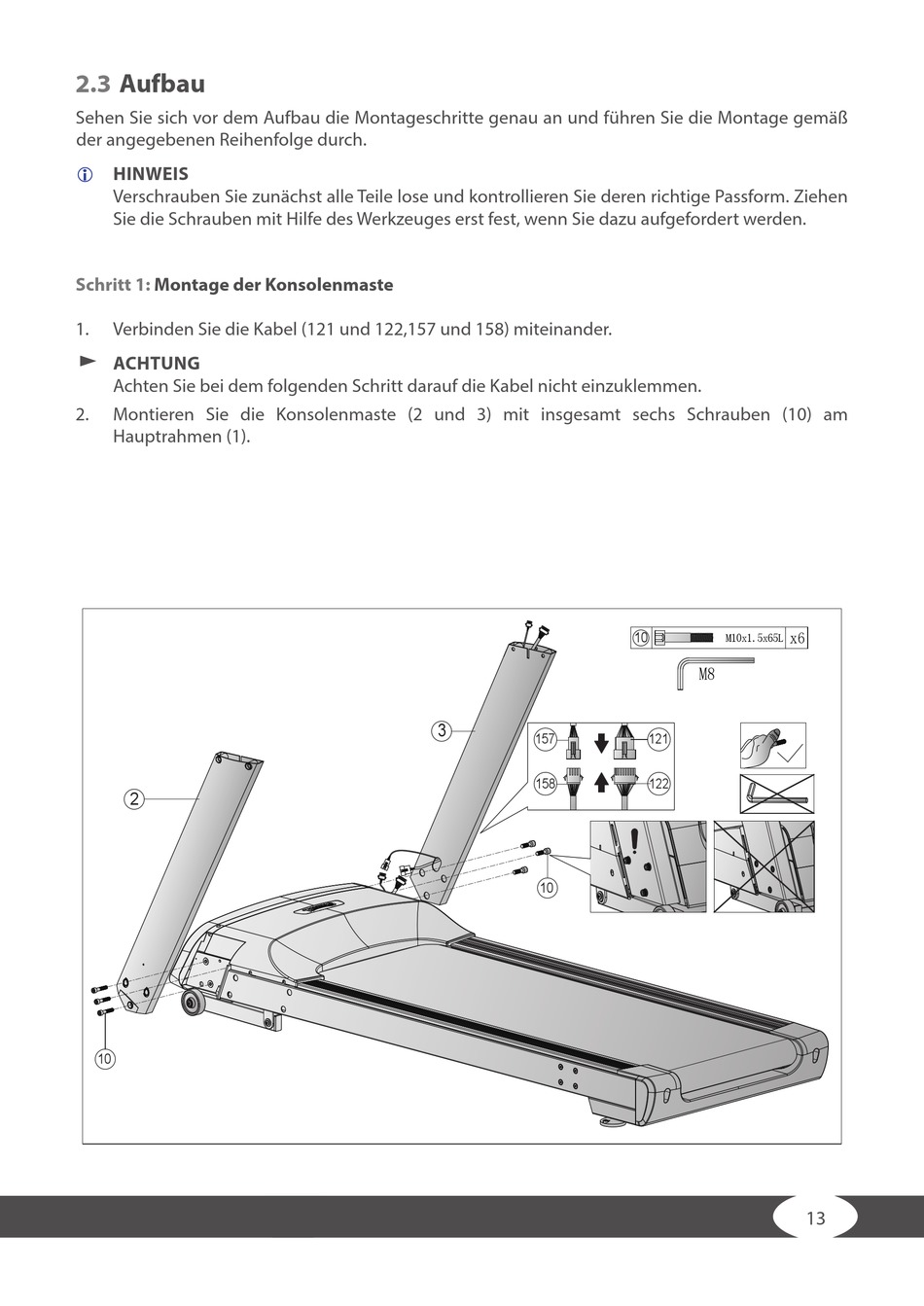

Schritt 1: Montage der Konsolenmaste
1. Verbinden Sie die Kabel (121 und 122,157 und 158) miteinander.
࣑ ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
2. Montieren Sie die Konsolenmaste (2 und 3) mit insgesamt sechs Schrauben (10) am
Hauptrahmen (1).
2
10
3
157
158
10
10
x6
M10x1.5x65L
M8
121
122
