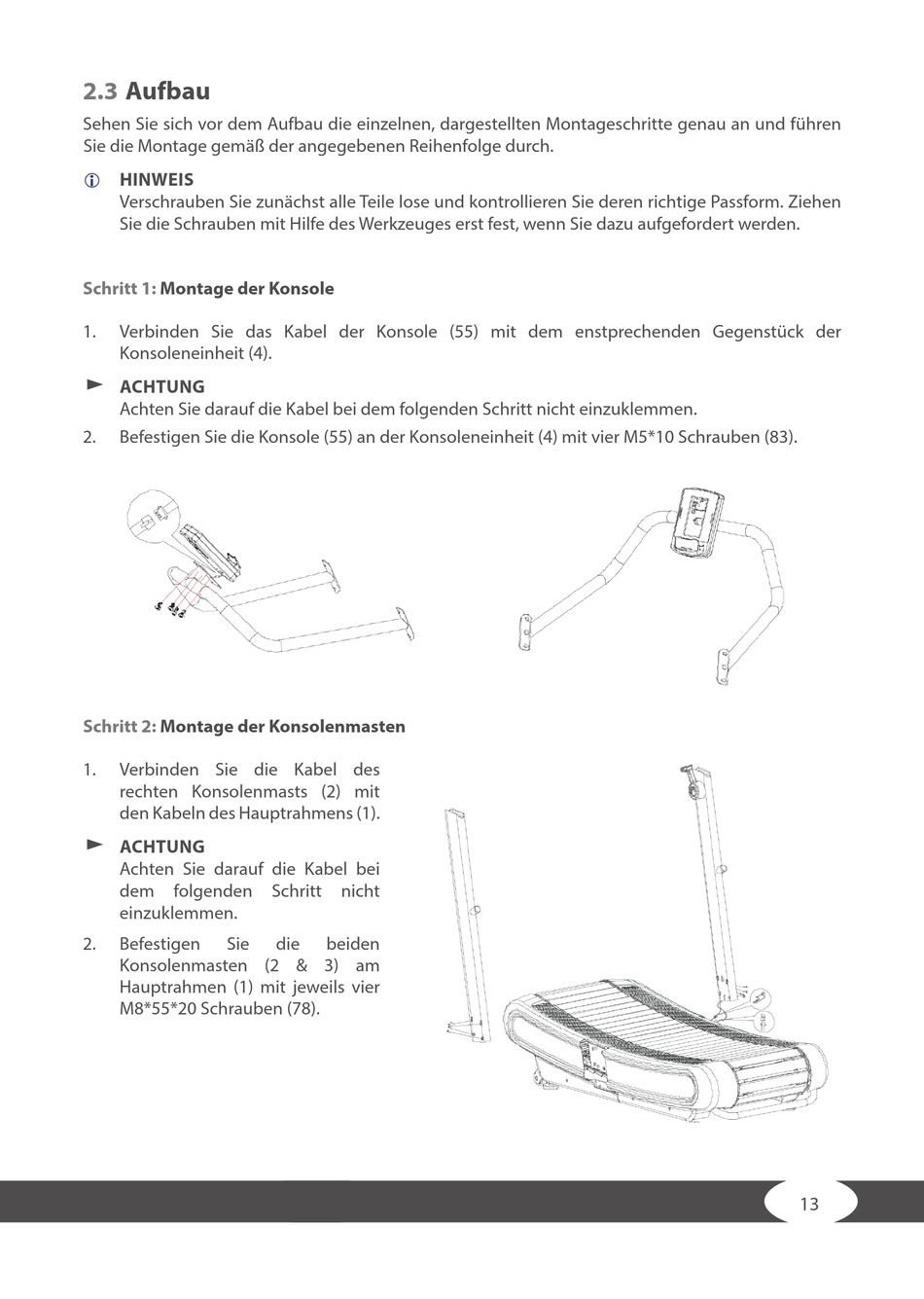

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage der Konsole
1.
Verbinden Sie das Kabel der Konsole (55) mit dem enstprechenden Gegenstück der
Konsoleneinheit (4).
࣑ ACHTUNG
Achten Sie darauf die Kabel bei dem folgenden Schritt nicht einzuklemmen.
2.
Befestigen Sie die Konsole (55) an der Konsoleneinheit (4) mit vier M5*10 Schrauben (83).
Schritt 2:
Montage der Konsolenmasten
1.
Verbinden Sie die Kabel des
rechten Konsolenmasts (2) mit
den Kabeln des Hauptrahmens (1).
࣑ ACHTUNG
Achten Sie darauf die Kabel bei
dem folgenden Schritt nicht
einzuklemmen.
2.
Befestigen
Sie
Konsolenmasten (2 & 3) am
Hauptrahmen (1) mit jeweils vier
M8*55*20 Schrauben (78).
die
beiden
13
