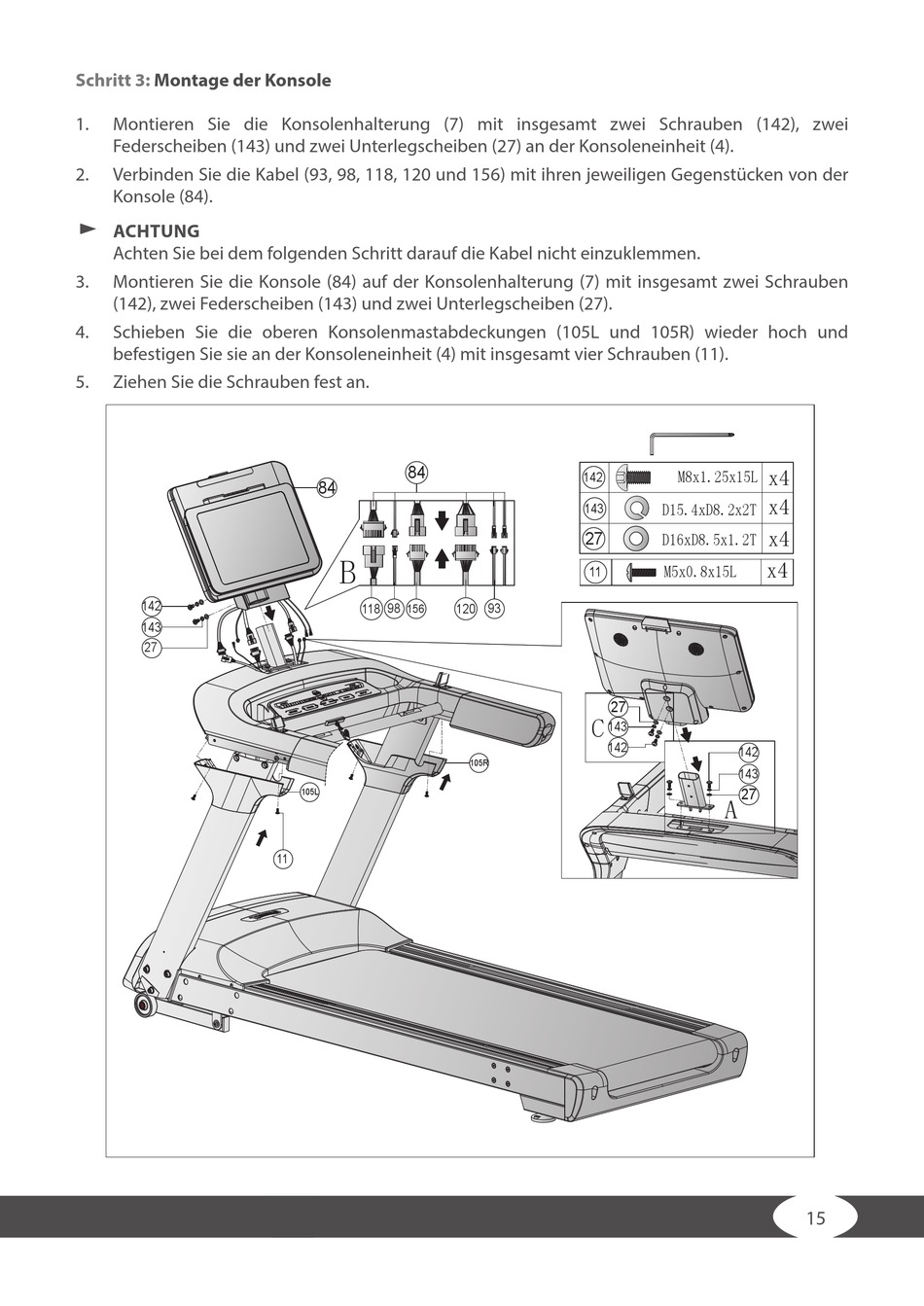

Schritt 3: Montage der Konsole
1. Montieren Sie die Konsolenhalterung (7) mit insgesamt zwei Schrauben (142), zwei
Federscheiben (143) und zwei Unterlegscheiben (27) an der Konsoleneinheit (4).
2. Verbinden Sie die Kabel (93, 98, 118, 120 und 156) mit ihren jeweiligen Gegenstücken von der
Konsole (84).
࣑ ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Montieren Sie die Konsole (84) auf der Konsolenhalterung (7) mit insgesamt zwei Schrauben
(142), zwei Federscheiben (143) und zwei Unterlegscheiben (27).
4. Schieben Sie die oberen Konsolenmastabdeckungen (105L und 105R) wieder hoch und
befestigen Sie sie an der Konsoleneinheit (4) mit insgesamt vier Schrauben (11).
5. Ziehen Sie die Schrauben fest an.
142
143
27
84
84
B
118 98
156
105L
11
142
143
27
11
120 93
27
C
143
142
105R
x4
M8x1.25x15L
x4
D15.4xD8.2x2T
x4
D16xD8.5x1.2T
x4
M5x0.8x15L
142
143
27
A
