Taurus T10.3 Pro Montage- Und Bedienungsanleitung Seite 14

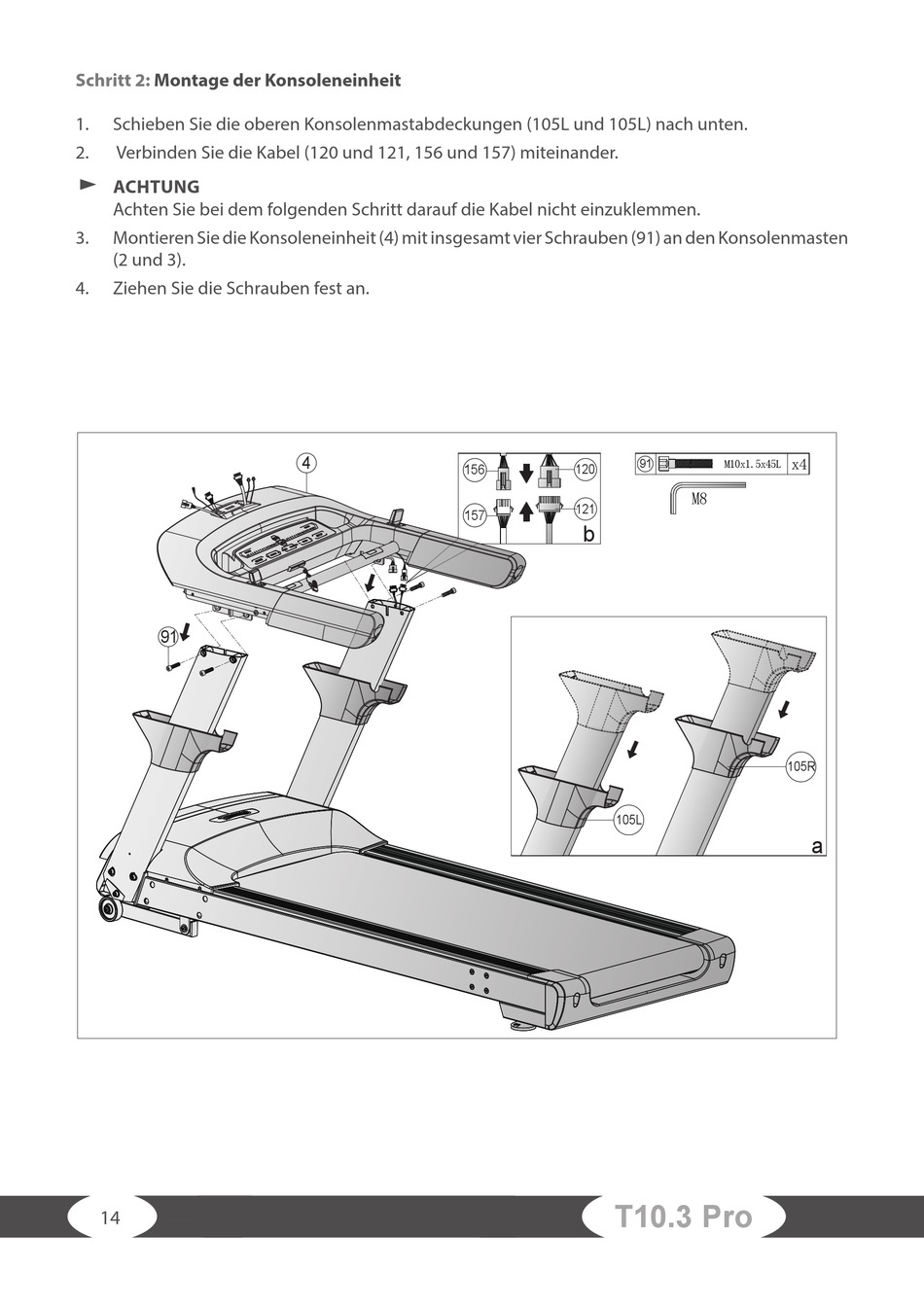

Schritt 2: Montage der Konsoleneinheit
1. Schieben Sie die oberen Konsolenmastabdeckungen (105L und 105L) nach unten.
2. Verbinden Sie die Kabel (120 und 121, 156 und 157) miteinander.
࣑ ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Montieren Sie die Konsoleneinheit (4) mit insgesamt vier Schrauben (91) an den Konsolenmasten
(2 und 3).
4. Ziehen Sie die Schrauben fest an.
91
14
4
156
157
91
M10x1.5x45L
120
M8
121
b
105L
T10.3 Pro
x4
105R
a
