2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

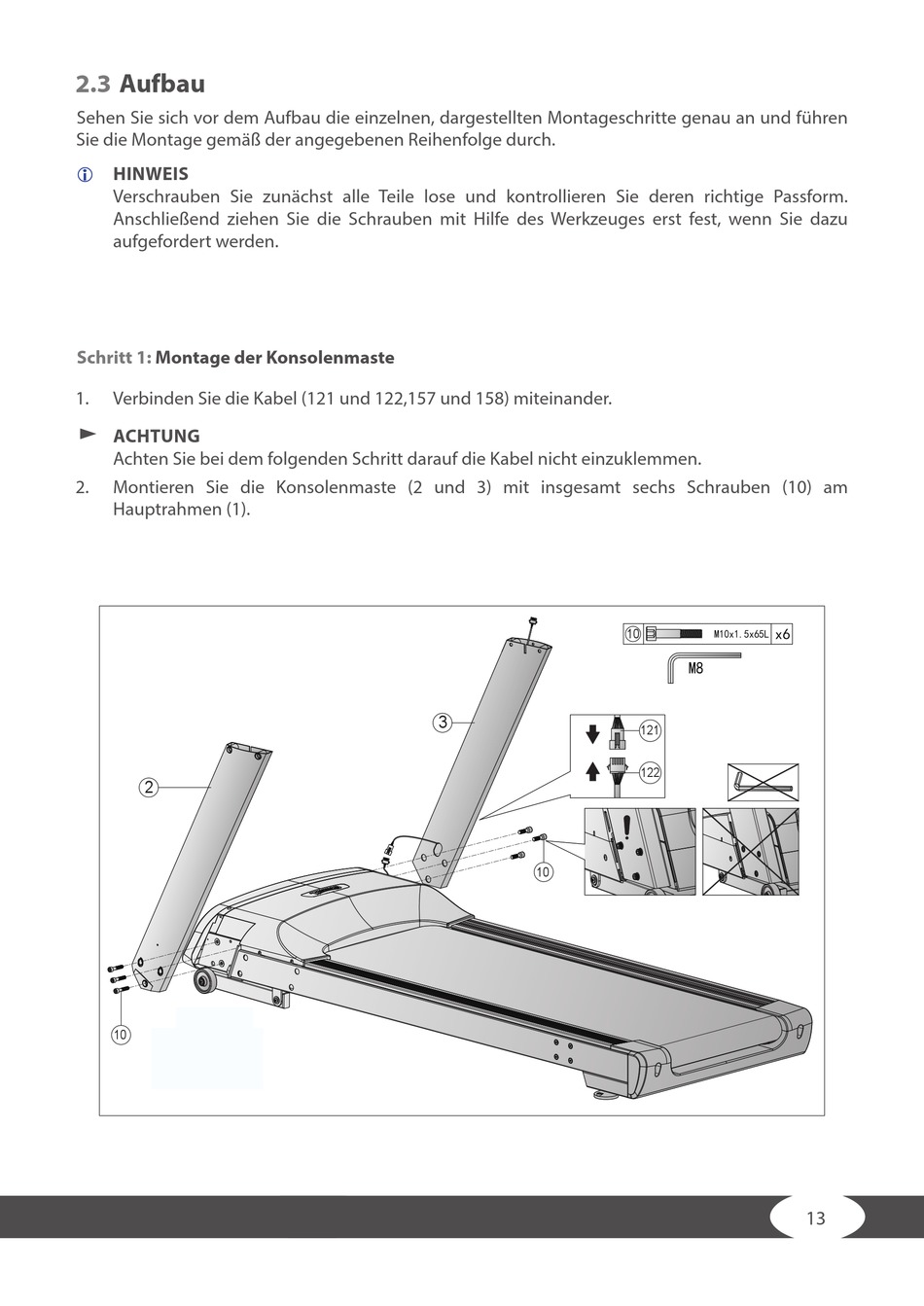

Schritt 1:
Montage der Konsolenmaste
1.
Verbinden Sie die Kabel (121 und 122,157 und 158) miteinander.
ड ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
2.
Montieren Sie die Konsolenmaste (2 und 3) mit insgesamt sechs Schrauben (10) am
Hauptrahmen (1).
2
10
Step1
3
10
10
x6
M10x1.5x65L
M8
121
122
13
