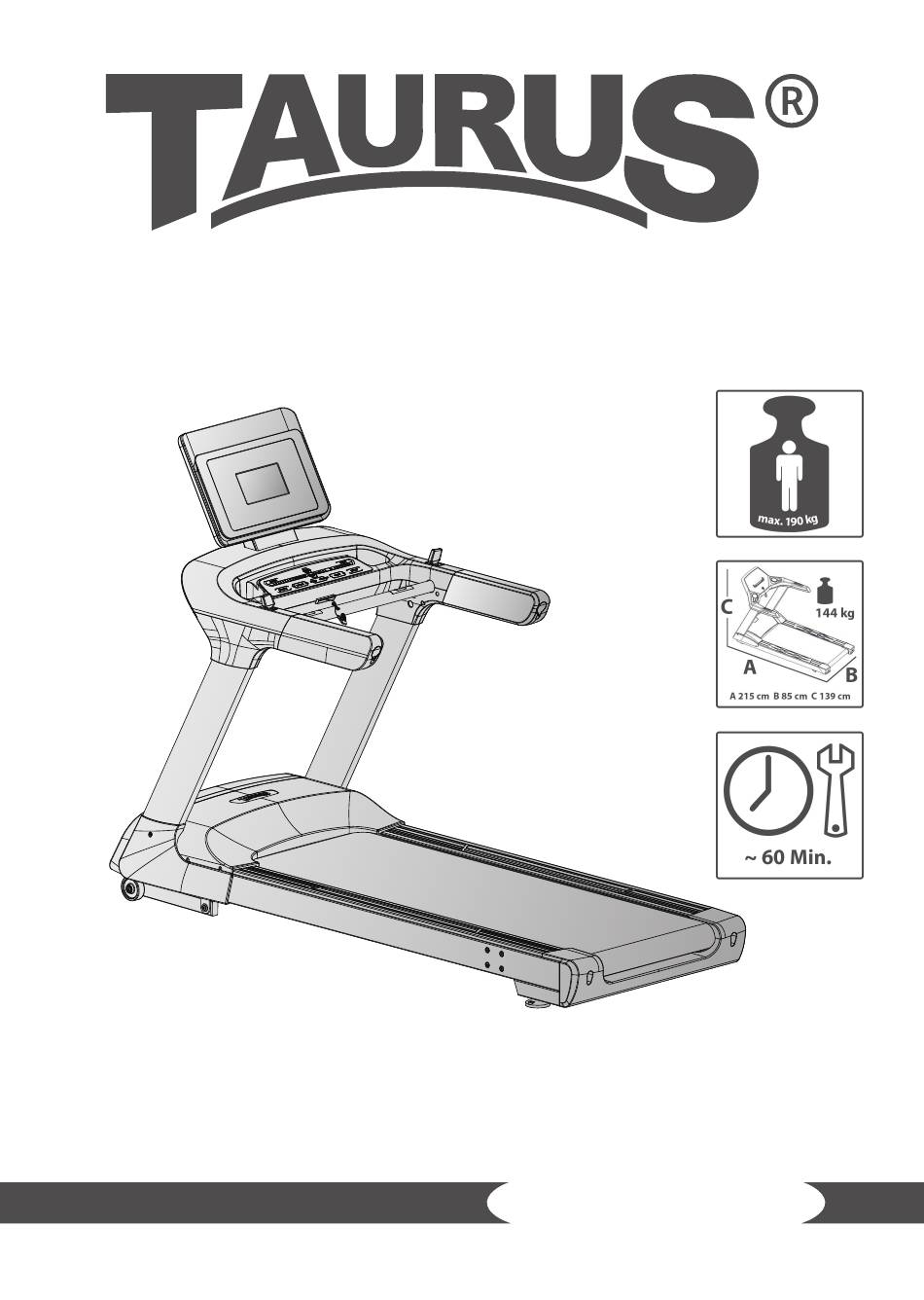

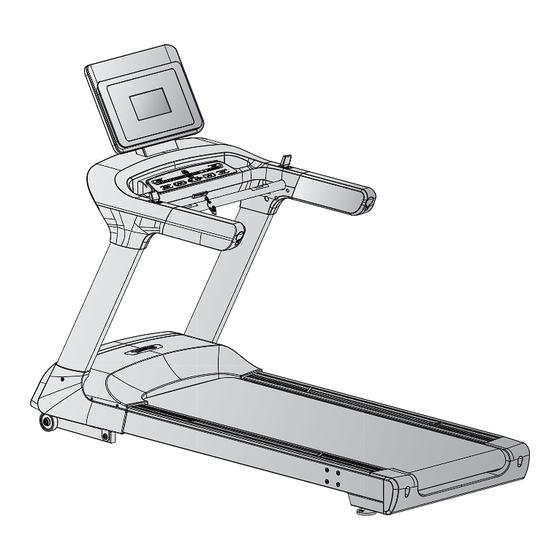

- Seite 1 Montage- und Bedienungsanleitung TFT99.03.01 Laufband T9.9 Pro ArtNr. TF-T99-3...
- Seite 2 T9.9 Pro...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben, der Marke die Sportlerherzen höher schlagen lässt. Taurus® bietet eine breite Palette an (Heim-) Fitnessgeräten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Rudergeräte an.
-
Seite 4: Inhaltsverzeichnis
4.3.1 Quick Start 4.3.2 Manuelles Programm 4.3.3 Voreingestellte Programme 4.3.4 Benutzerdefinierte Programme 4.3.5 Herzfrequenz gesteuerte Programme 4.3.6 Trainingsprogramm 4.4 Körperfett-Test 4.5 Hinweise zur Herzfrequenzmessung GARANTIE INFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 8.1 Service-Hotline 8.2 Seriennummer und Modellbezeichnung 8.3 Teileliste 8.4 Explosionszeichnung T9.9 Pro... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Steigung in % Motorleistung: 3,5 PS Dauerleistung (DC-Motor) Geschwindigkeitsbereich: 0,5 - 22 km/h Direktwahltasten (Geschwindigkeit): Steigungsbereich: 0 - 15 %... -
Seite 6: Persönliche Sicherheit
Ohne vorherige Absprache mit Ihrem Fachhändler ist es untersagt, das Gerät zu öffnen. Das Gerät verfügt über stabile, seitliche Fußtrittleisten, auf die Sie sich im Notfall bedenkenlos stellen und über die Sie das Gerät verlassen können. Der Sicherheitsschlüssel (Safety Key) sollte bei jedem Training angelegt werden. T9.9 Pro... -
Seite 7: Elektrische Sicherheit
Safety Key Das Gerät verfügt zu Ihrer Sicherheit über eine NOT-STOP-Vorrichtung. Der Betrieb des Gerätes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Sicherheitsschlüssel ordnungsgemäß angebracht ist. Wenn sich der Sicherheitsschlüssel nicht mehr auf dem Kontaktpunkt befindet, stoppt das Gerät unverzüglich automatisch. Daher ist die Schnur des Sicherheitsschlüssels mit dem Clip vor jedem Trainingsbeginn an Ihre Kleidung anzubringen. -
Seite 8: Aufstellort
Es dürfen keine Gegenstände jeglicher Art in die Öffnungen des Gerätes gesteckt werden. Die Aufstellfläche des Gerätes sollte eben und fest beschaffen sein, etwaige Unebenheiten im Boden sollten ausgeglichen werden. Eine Bodenschutzmatte/Geräteunterlegmatte hilft, hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und gleicht leichte Unebenheiten aus. T9.9 Pro... -
Seite 9: Montagehinweise, Wartung Und Pflege
Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an Sport-Tiedje. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original Taurus®-Ersatzteile. Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen. -
Seite 10: Störungen Und Fehlerdiagnose
Störquellen beseitigen (z.B. Handy, Störquellen im Raum Lautsprecher, WLAN, Staubsauger- und Rasenmäherroboter, etc. …) Bei Brustgurt ungeeigneter Brustgurt Geeigneten Brustgurt verwenden (siehe Keine Pulsanzeige empfohlenes Zubehör) Position des Brustgurtes Brustgurt neu positionieren und/oder falsch Elektroden befeuchten Batterien leer Batterien wechseln T9.9 Pro... -
Seite 11: Fehlercodes Und Fehlersuche
Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor. - Seite 12 1. Heben Sie das Laufband auf der gewünschten Seite an und drehen Sie an der Stellschraube unter dem Hauptrahmen. 2. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und die Lauffläche zu erhöhen. 3. Drehen Sie gegen den Uhrzeigersinn, um die Lauffläche abzusenken. T9.9 Pro...
-
Seite 13: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Das Cockpit, die Gehäuse, die Handläufe und der gesamte Rahmen müssen nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden, um Beschädigungen durch Körperschweiß zu vermeiden. Es wird empfohlen, das Laufband alle 150 Betriebsstunden einer ausführlichen Reinigung und Überprüfung der Bauteile zu unterziehen. -
Seite 14: Montage
Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen inklusive einem Netzkabel mit Netzstecker. Sollte ein abgebildetes Teil fehlen, wenden Sie sich an Sport-Tiedje. 105L 105R STEP1 KH-264D2 STEP3 STEP2 11 M5*0.8*15L 4PCS STEP4 11 M5*0.8*15L 2PCS (mm) T9.9 Pro... -
Seite 15: Montageanleitung
Montageanleitung Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. Schritt 1: 1. Verbinden Sie die zwei Kabel (121 und 122) miteinander. Achtung: Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. 2. - Seite 16 2. Verbinden Sie die Kabel (120 und 121) miteinander. Achtung: Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. 2. Montieren Sie die Konsoleneinheit (4) mit insgesamt vier Schrauben (91) an den Konsolenmasten (2 und 3). M10x1.5x45L 105R 105L Step2 T9.9 Pro...
- Seite 17 Schritt 3 1. Montieren Sie die Konsolenhalterung (7) mit insgesamt zwei Schrauben (142), zwei Federscheiben (143) und zwei Unterlegscheiben (27) an der Konsoleneinheit (4). 2. Verbinden Sie die Kabel (93, 98, 118 und 120) mit ihren jeweiligen Gegenstücken von der Konsole (84).
- Seite 18 Nasen in der Innenseite der Abdeckungen in die entsprechenden Bohrlöcher am Hauptrahmen drücken. Achten Sie darauf, dass die Nasen hörbar einrasten. 3. Fixieren Sie abschließend die unteren Konsolenmastabdeckungen (8L und 8R) an den Konsolenmasten (2 und 3) mit insgesamt zwei Schrauben (11). M5x0.8x15L Step4 T9.9 Pro...
-
Seite 19: Seriennummer
Seriennummer... -
Seite 20: Bedienungsanleitung
Zeigt die derzeitige Herzfrequenz zwischen 40 - 220 in bpm CALORIES/KALORIEN Zeigt die verbrauchten Kalorien zwischen 0 – 999 in Kcal an. Zeigt den Prozentsatz der eingestellten Zielherzfrequenz an. SPEED/GESCHWINDIGKEIT Zeigt die Geschwindigkeit zwischen 0.5 – 22 in km/h an. T9.9 Pro... -
Seite 21: Tastenfunktion
Tastenfunktion START Mit dieser Taste können Sie ein Traningprogramm starten. Wenn Sie sich im Hauptmenü befinden, können Sie mit dieser Taste per Quick Start ohne weitere Eingaben mit dem Training beginnen. Wenn Sie sich im Pausemodus befinden, können Sie mit dieser Taste das Training fortsetzen. -
Seite 22: Fitnessprogramme
4.1 Drücken Sie die STOP-Taste erneut, um das Training zu beenden. Drücken Sie die STOP-Taste ein weiteres Mal, um in das Hauptmenü zurückzukehren. 4.2 Drücken Sie die START-Taste, um mit dem Training fortzufahren. Nach Beendigung des Programms leitet die Konsole automatisch die „Cool-Down-Phase“ ein. T9.9 Pro... -
Seite 23: Voreingestellte Programme
4.3.4 Voreingestellte Programme 1. Wählen Sie im Hauptmenü mit den SPEED- oder INCLINE-Tasten, oder den Handlauftastern den Bereich der voreingestellten Programme (PROGRAM) aus. Bestätigen Sie Ihre Auswahl mit der ENTER-Taste. 2. Legen Sie mit den SPEED- oder INCLINE-Tasten oder den Handlauftastern die gewünschte Zeit, Strecke oder Kalorien fest. - Seite 24 T9.9 Pro...
-
Seite 25: Benutzerdefinierte Programme
4.3.5 Benutzerdefinierte Programme 1. Wählen Sie im Hauptmenü mit den SPEED- oder INCLINE-Tasten, oder den Handlauftastern den Bereich der benutzerdefinierten Programme (USER) aus. 2. Wählen Sie ein Benutzerprofil (U1-U4) aus. 3. Geben Sie Ihr Geschlecht, Alter, Körpergewicht und die gewünschte Trainingszeit ein. Bestätigen Sie alle Eingaben mit der ENTER-Taste. -
Seite 26: Herzfrequenz Gesteuerte Programme
7.1 Drücken Sie die STOP-Taste erneut, um das Training zu beenden. Drücken Sie die STOP-Taste ein weiteres Mal, um in das Hauptmenü zurückzukehren. 7.2 Drücken Sie die START-Taste, um mit dem Training fortzufahren. Nach Beendigung des Programms leitet die Konsole automatisch die „Cool-Down-Phase“ ein. T9.9 Pro... -
Seite 27: Trainingsprogramm
4.3.7 Trainingsprogramm In diesem Programm können Sie eine Strecke festlegen, die Sie dann in einer, von Ihnen selbst bestimmten Zeitspanne, zurücklegen wollen. 1. Wählen Sie im Hauptmenü Sie mit den SPEED- oder INCLINE-Tasten, oder den Handlauftastern das Trainingsprogramm (TRAINING) aus. Bestätigen Sie Ihre Auswahl mit der ENTER-Taste. 2. -
Seite 28: Körperfett-Test
Male (männlich) Female (weiblich) AGE (Alter) 10-99 HEIGHT (Größe) 100-200 WEIGHT (Gewicht) 30-150 Kg , 40-400LB FAT (Körperfett) <19 UNDERWEIGHT (Untergewicht) FAT (Körperfett) =(20-25) NORMAL WEIGHT (Normalgewicht) FAT (Körperfett) =(26-29) OVER WEIGHT (Übergewicht) FAT (Körperfett) >30 OBESITY (Starkes Übergewicht) T9.9 Pro... -
Seite 29: Hinweise Zur Herzfrequenzmessung
4.5 Hinweise zur Herzfrequenzmessung Pulsmessung über Handsensoren Die im Cockpit oder an den Handläufen integrierten Handsensoren ermöglichen die Ermittlung der Pulsfrequenz. Eine Messung Ihrer Pulsfrequenz erreichen Sie, indem Sie mit beiden Händen gleichzeitig die Sensoren locker umfassen. Durch den Herzschlag ergeben sich Blutdruckschwankungen. Die dadurch verursachten Veränderungen des elektrischen Hautwiderstandes werden über die Sensoren gemessen. - Seite 30 (90%) liegt bei ca. 157 Schläge/Min. = (220 - Alter) x 0,9. Herzfrequenz-Diagramm zur Belastungsintensität Alter Maximalpuls (220-Alter) 90% vom Maximalpuls - Anaerobes (maximales) Belastungstraining 75 % vom Maximalpuls - Herz-Kreislauf-Training (Ausdauertraining) 55% vom Maximalpuls - Fettverbrennung (Gewichtsregulierung) T9.9 Pro...
-
Seite 31: Garantie Informationen
GARANTIEINFORMATIONEN Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 32: Garantiebedingungen
Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problem- behebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. T9.9 Pro... -
Seite 33: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushalts- müll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informatio- nen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 34: Ersatzteilbestellung
9:00 - 21:00 9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Taurus Laufband T9.9-3 T9.9 Pro... -
Seite 35: Teileliste
Teileliste Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Main frame 264D2-3-1000-Aa1 Left handlebar post 264A1-3-1300-Aa0 Right handlebar post 264A1-3-1400-Aa0 Handlebar set 264A1-3-1500-Aa1 Front handlebar set 264A1-3-1550-Aa0 Stabilizer 26200-3-1600-Aa1 Computer supporting tube 264A1-3-2000-Aa0 Lower cover for handlebar post(left) 264A1-6-1371-Aa0 520.7*225.6*52.3 Lower cover for handlebar 264A1-6-1471-Aa0 post(right) Open plug... - Seite 36 Al plate with logo on motor 264A1-6-2404-B0 cover Socket 26100-6-2413-00 Cross screw 53329-2-0009-D0 ST2.9x9.5L Power supplier board 26100-6-2414-B0 130*45*6T Switching mode power supplier 261D8-6-2411-00 Buffer 55308-4-0020-G9 D10.5*20L overcurrent protector 261D1-6-2412-00 Flat washer 55105-1-1208-DA D12*D5.2*0.8T Nylon nut 55205-1-2005-DA M5*0.8*5T T9.9 Pro...
- Seite 37 Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Lower motor cover 264A1-6-2402-B0 812.5*237.2*180.6 Allen bolt 54010-8-0050-C4 M10*1.5*50L Plastic flat washer 55110-1-2404-BF D10*D24*0.4T Incline 264D2-6-1975-02 JS19-B Allen bolt 54010-8-0065-C4 M10*1.5*65L Wheel 26200-6-1087-B0 D82*35L Allen bolt 50308-5-0020-UF0 M8*1.25*20L Flat washer 55108-1-2115-FA D21*D8.5*1.5T End cap 55310-2-2550-B8 25*50*14 Axle...
- Seite 38 2 26100-6-1790-01 neutral wire 100L 26100-6-1791-00 100L neutral wire 190L 26100-6-1792-00 190L Magnetic loop 26100-6-1079-00 D31*16 Motor decorative cover 264A1-6-2403-Aa0 727.1*40.8*50.1 Upper cable of trigger 261D8-6-1589-01 500L Sensor cable 26100-6-1795-00 GS003-P2.5F-1200mm- 26AWG Upper computer cable 264D3-6-1771-00 T9.9 Pro...
- Seite 39 Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Middle computer cable 26100-6-1772-00 1100 Lower computer cable 264D3-6-1773-00 Button plate 264A1-6-1756-B0 468*105.4*13.3 Filter 261D1-6-1067-00 Inductance 261A2-6-1066-00 Electric cable 26100-6-1775-02 1700L Overlay 264D1-6-1706-B0 399*248*16 Allen cross spanner 58030-6-1051-N0 M6*130L Allen spanner 58030-6-1052-N0 M8*120L Speaker cover 264A1-6-1762-B0 USB module 264D3-6-1723-00...
-
Seite 40: Explosionszeichnung
Explosionszeichnung T9.9 Pro... -
Seite 41: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS® ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 42 Notizen T9.9 Pro...
- Seite 44 Laufband T9.9 Pro...
