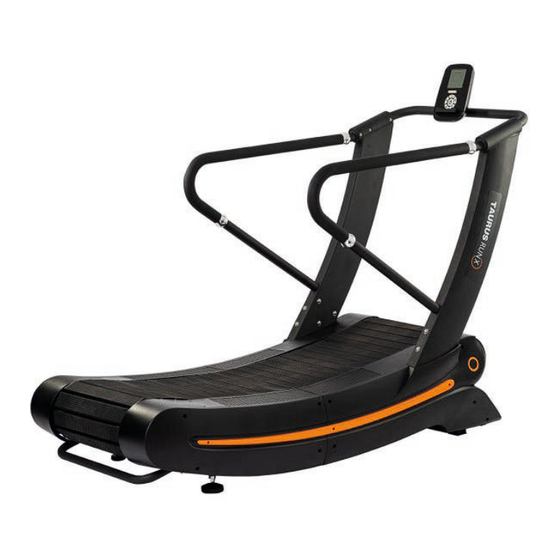

- Seite 1 Montage- und Bedienungsanleitung TFRUNX01.01 Laufband ArtNr. TF-RUN-X...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben, der Marke die Sportlerherzen höher schlagen lässt. Taurus® bietet eine breite Palette an (Heim-) Fitnessgeräten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Rudergeräte an.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGE 3.1 Packungsinhalt 3.2 Montageanleitung BEDIENUNGSANLEITUNG 4.1 Konsolenanzeige 4.2 Tastenfunktion 4.3 Hinweise zur Herzfrequenzmessung GARANTIE INFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LED - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Kalorienverbrauch in kcal + Herzfrequenz Trainingsprogramme insgesamt: 3 Laufflächengröße (L x B): 170 cm x 44 cm Laufdeck-Stärke: 14,7 mm Gewicht und Maße: Artikelgewicht (brutto, inkl. -
Seite 6: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 7: Aufstellort
Aufstellort Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen mit einer Umgebungstemperatur zwischen 5°C und 45°C. -
Seite 8: Montagehinweise, Wartung Und Pflege
Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an Sport-Tiedje. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original Taurus®-Ersatzteile. Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen. -
Seite 9: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 10: Montage
MONTAGE Packungsinhalt Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen und einem Montagesatz mit Werkzeug. Sollte ein Teil fehlen, wenden Sie sich an Ihren Vertragspartner. Nr. Bezeichnung Hauptrahmen Konsolenmast (links) Konsolenmast (rechts) Konsoleneinheit Konsole... -
Seite 11: Montageanleitung
Montageanleitung Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. Schritt 1: Verbinden Sie das Konsolenkabel des Hauptrahmens mit dem Kabel des Konsolenmasts miteinander. Achtung: Achten Sie darauf die Kabel bei dem folgenden Schritt nicht einzuklemmen! Befestigen Sie die zwei Konsolenmaste an dem Hauptrahmen mit insgesamt zehn Schrauben (78) und zehn Unterlegscheiben (41). - Seite 12 Schritt 2: Verbinden Sie das Kabel des Konsolenmastes mit dem Kabel der Konsoleneinheit. Achtung: Achten Sie darauf die Kabel bei dem folgenden Schritt nicht einzuklemmen! Befestigen Sie die Konsoleneinheit (76) an den beiden Konsolenmasten (25 und 26) mit insgesamt zwei Schrauben (27).
- Seite 13 Schritt 3: Verbinden Sie das Konsolenkabel der Konsole mit dem Kabel der Konsoleneinheit. Achtung: Achten Sie darauf die Kabel bei dem folgenden Schritt nicht einzuklemmen! Befestigen Sie die Konsole (77) auf der Konsoleneinheit mit vier Unterlegscheiben (13) und vier Schrauben (14).
-
Seite 14: Bedienungsanleitung
BEDIENUNGSANLEITUNG Konsolenanzeige TIME Zeit (0:00 - 99:59) DISTANCE Strecke (0.00 - 99.99 in km) CALORIES Kalorien (0 - 999 in kcal) Herzfrequenz (60 - 300 in beats/min) HEART RATE Hinweis: Diese Funktion ist nur mit einem Brustgurt möglich! SPEED Geschwindigkeit (0 - 900 in r/min) -
Seite 15: Tastenfunktion
Tastenfunktionen Drücken Sie auf diese Taste, um die Konsole zu starten. Diese Taste fungiert gleichzeitig als START-/STOP-Taste während des Trainings. Mit dieser Taste können Sie Werte erhöhen. Mit dieser Taste können Sie Werte verringern. Drücken Sie auf diese Taste, um zwischen den verschiedenen Programmen zu wählen. Mit dieser Taste können Sie entweder in das Hauptmenü... -
Seite 16: Hinweise Zur Herzfrequenzmessung
Hinweise zur Herzfrequenzmessung Anmerkung: Bei Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung oder Schweißbildung an den Handflächen verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. - Seite 17 Fettverbrennung (Gewichtsregulierung): Das Hauptziel besteht darin, Fettdepots zu verbrennen. Um dieses Trainingsziel zu erreichen, ist eine niedrige Trainingsintensität (ca. 55% der max. Herzfre- quenz) und eine längere Trainingsdauer angebracht. Herz-Kreislauf-Training (Ausdauertraining): Das primäre Ziel besteht darin, die Ausdauer und Fitness mittels einer verbesserten Bereitstellung von Sauerstoff durch das Herz-Kreislauf-System zu steigern.
-
Seite 18: Garantieinformationen
GARANTIEINFORMATIONEN Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauf- tes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 19: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern De- fekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Ge- räten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 20: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushalts- müll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informatio- nen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 21: Ersatzteilbestellung
9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Taurus / Laufband RunX... -
Seite 22: Teileliste
Teileliste Bezeichnung (ENG) Anz. TZ03-SP03-0302 Front axle FL005 Bearing pedestal TZ06-SP03-0612 Front wheel 8X25 Flat key M6X8L-J1 Set screw Magnet TZ03-SP03-0303 Back axle TZ06-SP03-0613 Back wheel Running belt unit TZ17-SP03-1701 Running belt TZ10-SP03-1001 Foam glues tape TZ02-SP03-0235 Running belt fixing metal plate Φ10Xφ5.5X1.0t-C1 washer M5X12L-A1 Cross plate circular bolt TZ04-SP03-0403 Running belt rack... - Seite 23 Bezeichnung (ENG) Anz. TZ04-SP03-0410 Right side stand column welding part TZ04-SP03-0411 Right side handle welding par TZ04-SP03-0401 Right side wall TZ04-SP03-0402 Left side wall TZ04-SP03-0415 Left side support group TZ04-SP03-0407 Right side support group TZ04-SP03-0408 Carry handle M8X25 Carriage bolts M8X16L-N2 Hexagon round screw M10X8t-S2 Nut Φ20Xφ11X1.0t-C1 Washer...
- Seite 24 Bezeichnung (ENG) Anz. TZ02-SP03-0239 Counter stator Probe stator Probe TZ06-SP03-0603 Right side front shell TZ06-SP03-0604 Right side back shell TZ06-SP03-0605 Right side trim strip TZ06-SP03-0606 Right side protecting case TZ06-SP03-0607 Left side front shell TZ06-SP03-0608 Left side back shell TZ06-SP03-0609 Left side trim strip TZ06-SP03-0610 Left side protecting case TZ06-SP03-0611 Decorative ring M5X20L-N3 Hexagon countersunk head screw...
-
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS® ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 27 Notizen...
