Funktion
1.3 Fliessbild

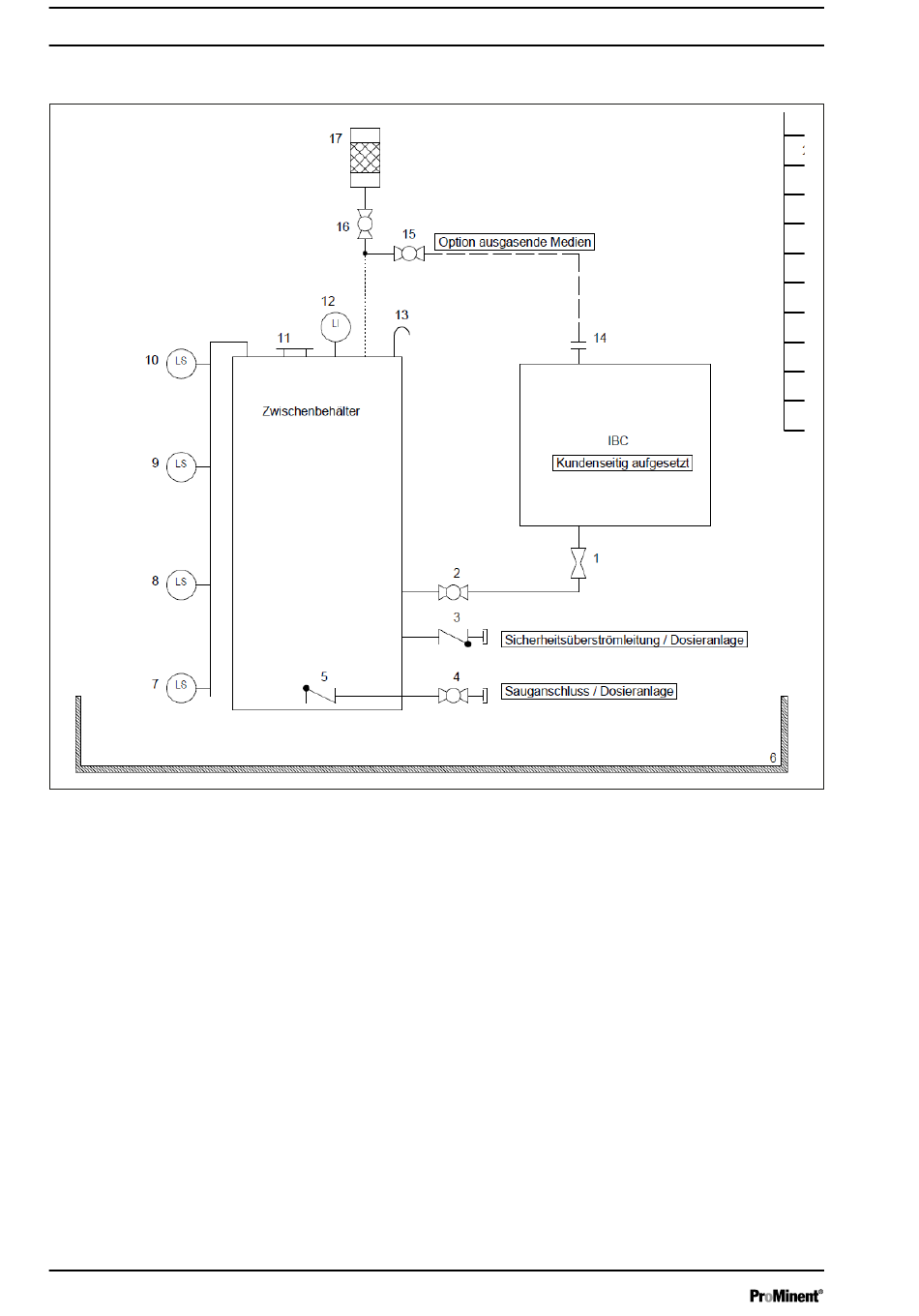

Abb. 3: Fließbild
1
Trockenschließkupplung
2
Kugelhahn
3
Sicherheitsrückschlagventil
4
Kugelhahn
5
Fußventil
6
Sicherheitsauffangwanne
7
Niveauschalter, min-min
8
Niveauschalter, min
9
Niveauschalter, max
10 Niveauschalter, max-max
11 Schraubkappe
8
12 Niveaumessung
13 Entlüftungsstutzen
14 IBC-Anschluss, oben
15 Kugelhahn
16 Kugelhahn
17 Absorptionsbehälter mit Bindemittel
I.
Option: ausgasende Medien
II. Zwischenbehälter
III. IBC: Vom Kunden aufgestellt
IV. Sicherheitsüberströmleitung/Dosieranlage
V. Sauganschluss/Dosieranlage
A3064
