Betrieb des Systems
1

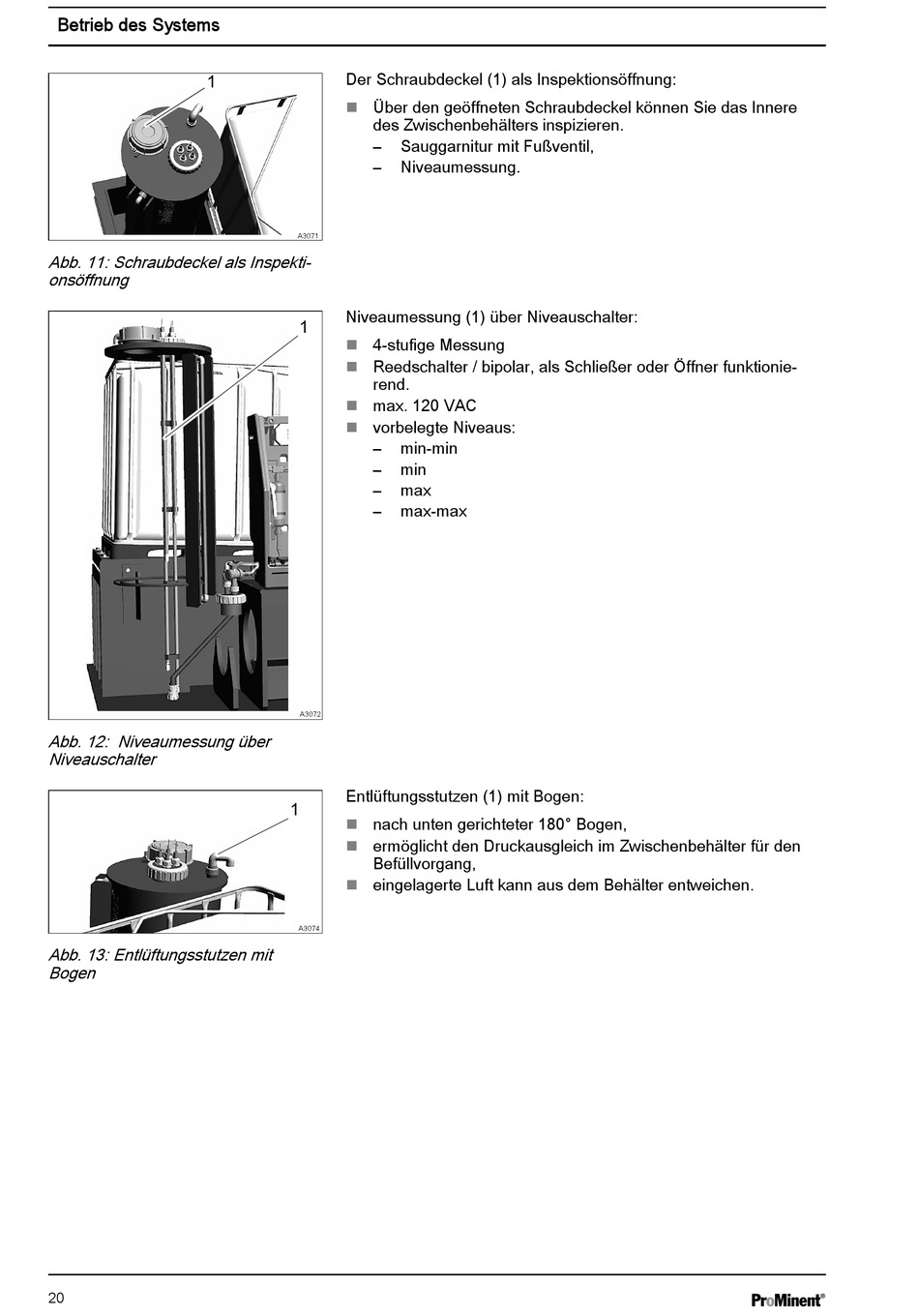

Abb. 11: Schraubdeckel als Inspekti‐
onsöffnung
Abb. 12: Niveaumessung über
Niveauschalter
Abb. 13: Entlüftungsstutzen mit
Bogen
20
Der Schraubdeckel (1) als Inspektionsöffnung:
Über den geöffneten Schraubdeckel können Sie das Innere
n
des Zwischenbehälters inspizieren.
–
Sauggarnitur mit Fußventil,
–
Niveaumessung.
A3071
Niveaumessung (1) über Niveauschalter:
1
4-stufige Messung
n
Reedschalter / bipolar, als Schließer oder Öffner funktionie‐
n
rend.
max. 120 VAC
n
vorbelegte Niveaus:
n
–
min-min
–
min
–
max
–
max-max
A3072
Entlüftungsstutzen (1) mit Bogen:
1
nach unten gerichteter 180° Bogen,
n
ermöglicht den Druckausgleich im Zwischenbehälter für den
n
Befüllvorgang,
eingelagerte Luft kann aus dem Behälter entweichen.
n
A3074
