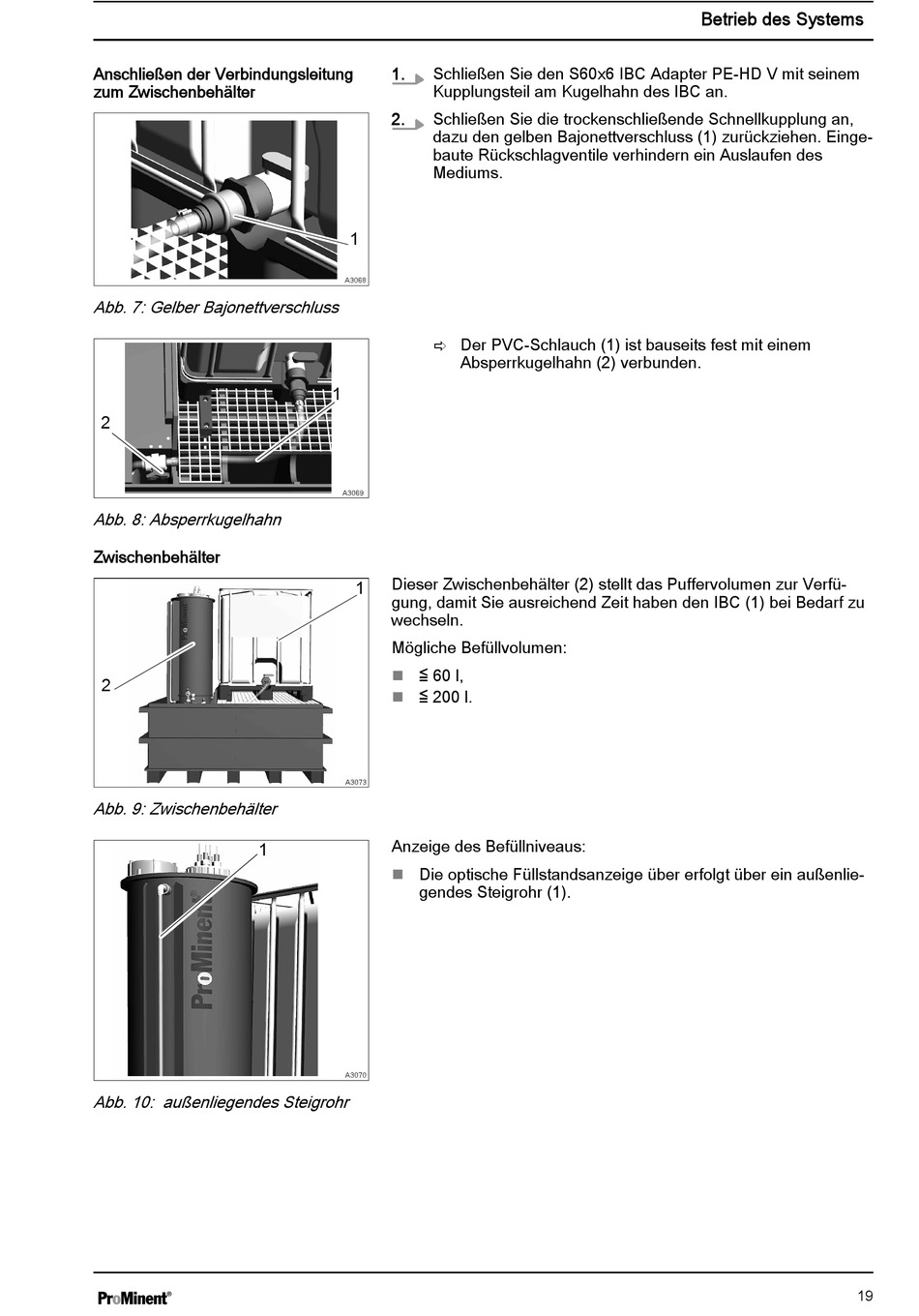

ProMinent DULCODOS Montage- Und Betriebsanleitung Seite 19

Anschließen der Verbindungsleitung
zum Zwischenbehälter
Abb. 7: Gelber Bajonettverschluss
2
Abb. 8: Absperrkugelhahn
Zwischenbehälter
2
Abb. 9: Zwischenbehälter
1
Abb. 10: außenliegendes Steigrohr
1. Schließen Sie den S60x6 IBC Adapter PE-HD V mit seinem
Kupplungsteil am Kugelhahn des IBC an.
2. Schließen Sie die trockenschließende Schnellkupplung an,
dazu den gelben Bajonettverschluss (1) zurückziehen. Einge‐
baute Rückschlagventile verhindern ein Auslaufen des
Mediums.
1
A3068
ð Der PVC-Schlauch (1) ist bauseits fest mit einem
Absperrkugelhahn (2) verbunden.
1
A3069
Dieser Zwischenbehälter (2) stellt das Puffervolumen zur Verfü‐
1
gung, damit Sie ausreichend Zeit haben den IBC (1) bei Bedarf zu
wechseln.
Mögliche Befüllvolumen:
≦ 60 l,
n
≦ 200 l.
n
A3073
Anzeige des Befüllniveaus:
Die optische Füllstandsanzeige über erfolgt über ein außenlie‐
n
gendes Steigrohr (1).
A3070
Betrieb des Systems
19
