3. Bearbeitung der Korpus-Einzelteile
Auf dem Würfel 50x50x50 mm 15 mm rundum anzeichnen. Der Linie entlang mit Hilfe einer Dekupiersäge oder
Feinsäge den Würfel in die in Abb. 3 aufgezeigten Teile teilen. Sägeflächen mit Schmirgelpapier glattschleifen. Auf
dem gesägten Teil 50x50x15 mm Diagonalen anzeichnen und durch den Mittelpunkt mit Hilfe der Ständerbohr-
maschine eine Bohrung von ø 5mm anbringen.
4. Bei der Holzleiste 250x15x15 mm 2 Stücke mit 12,5 mm anzeichnen. Mit der Dekupier- bzw. Feinsäge der Linien
entlang absägen und Sägekanten feinschleifen. (s. Abb. 4)
5. Spitzerfach bearbeiten
Auf Teil Nr. 4 Diagonalen anzeichnen um den Mittelpunkt zu bestimmen. Durch den Mittelpunkt eine Bohrung von
5mm Durchmesser anbringen.
Nun werden die ausgesägten Sperrholzteile (Maße der Teile in Abb. 5 ersichtlich) nach Angabe in Abb. 6 zum Spit-
zerfach zusammengeleimt.
6. Druckfedern für die Arme, Kopf und Spitzerfach
Beiliegende Druckfeder mit Hilfe eines Seitenschneiders nach Belieben in 4 Stücke teilen.
Beachte:
Das Stück für das Spitzerfach kann kürzer als die Arme sein, da dieses nur als Griff zum Öffnen des Faches dient.
D108513#2
BAUANLEITUNG

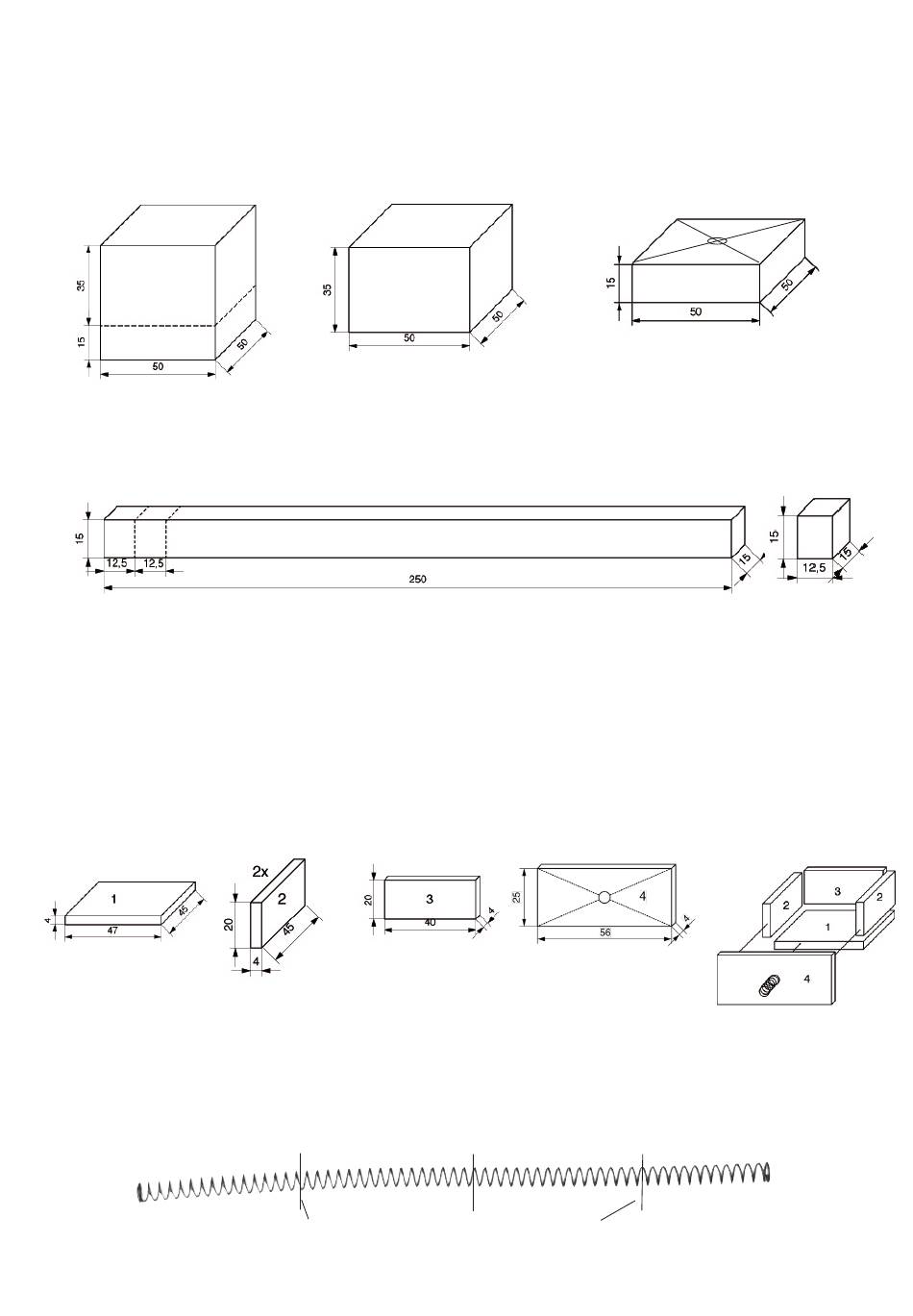

Abb. 3
