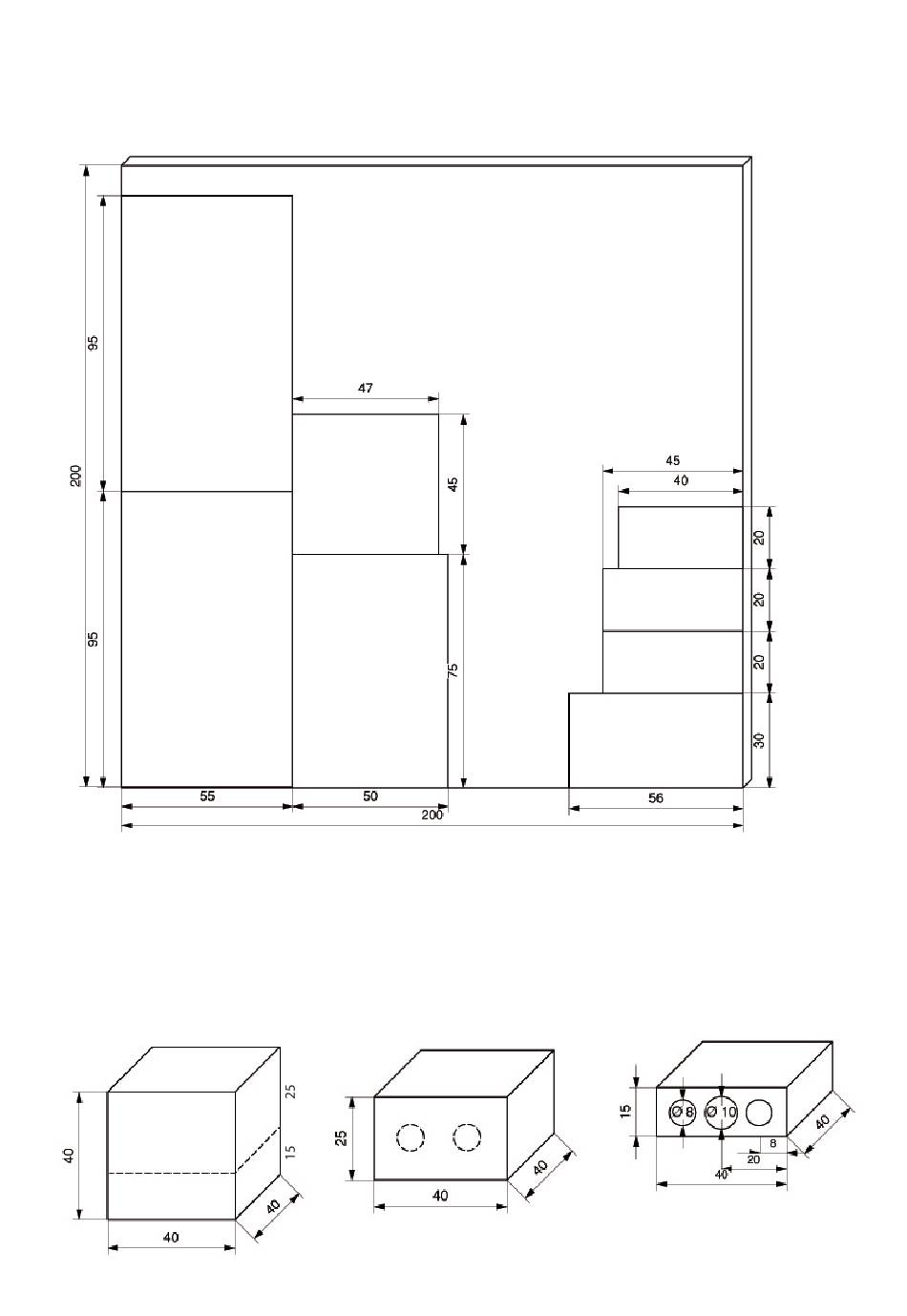

1. Auf der Sperrholzplatte 200x200x4 alle Bauteile (siehe Bemaßung Abb. 1) mit Bleistift und Lineal anzeichnen.
Die skizzierten Teile mit einer Dekupier- oder einer Laubsäge aus der Sperrholzplatte aussägen. Sägeschnitte mit
Schmirgelpapier glattschleifen. Zur Arbeitserleichterung kann auch die Schablone M1:1 auf den Seiten 7+9 ver-
wendet werden.
a
a
2. Anfertigen von Kopf und Rucksack
- Mit dem Lineal auf dem Holzwürfel 40x40x40 mm 15mm abmessen und rundum anzeichnen.
(s. Abb. 2a). An der angezeichneten Linie entlang absägen und Sägeflächen mit Schmirgelpapier glattschleifen.
- Auf den Kopf des Roboters (40x40x25mm) Platz für die Wackelaugen anzeichnen (s. Abb. 2b).
- An der Schmalseite des Rucksacks (40x40x15mm) mit Hilfe einer Ständer-Bohrmaschine 3 Bohrungen anbringen
(siehe Abb. 2c). Die Bohrungen 20-25 mm tief bohren, da diese als Halterung für diverse Stifte dienen.
Abb.2a
2
BAUANLEITUNG
1
b
Abb.2b
Abb. 1
3
2
2
4
Abb.2c
