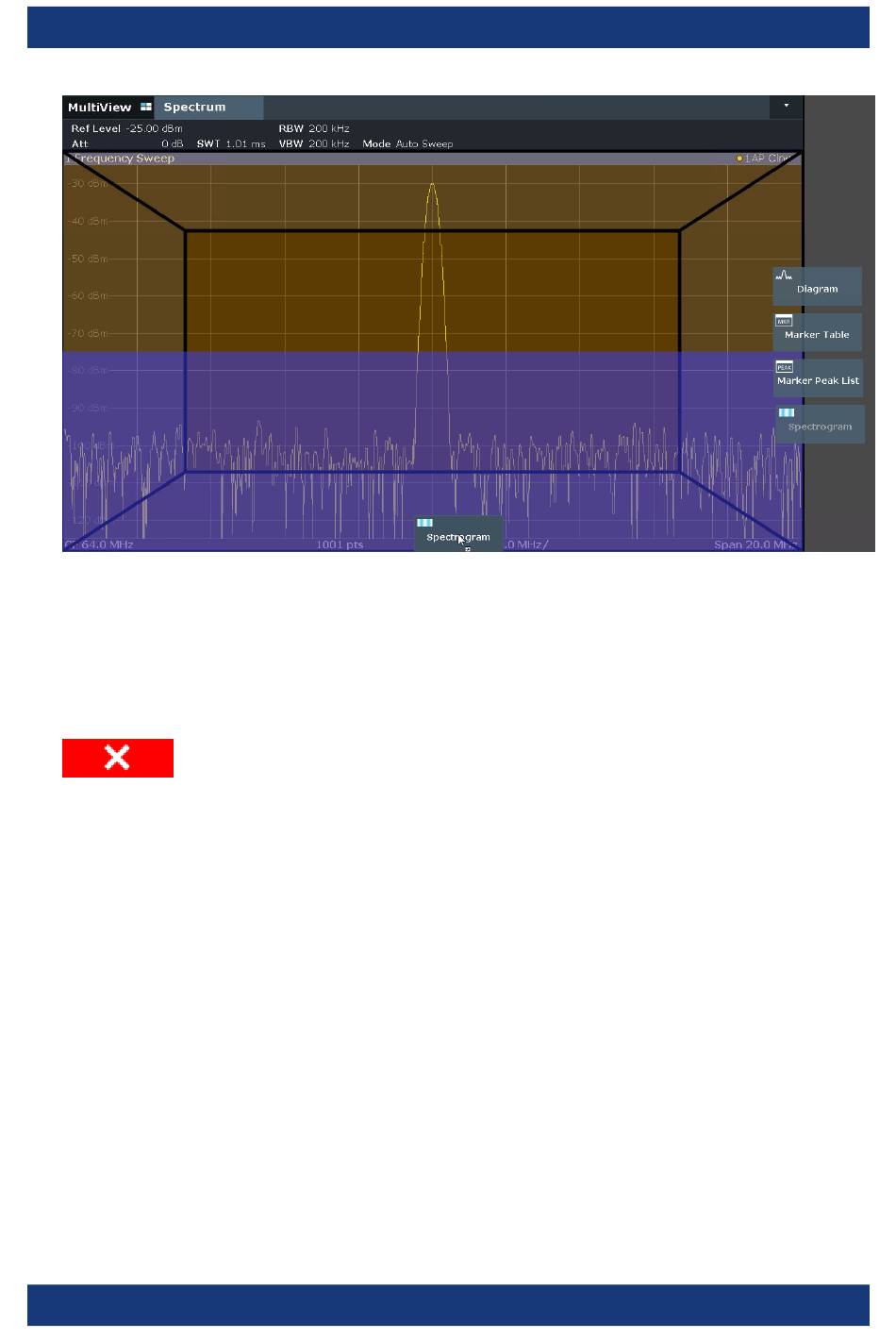

Bild 6-3: Ein Spektrogramm zur Anzeige hinzufügen
Das Symbol fallen lassen.
4. Den SmartGrid-Modus durch Antippen des Symbols „Close" in der oberen
rechten Ecke der Symbolleiste verlassen.
Sie sehen das Spektrogramm im Vergleich zur normalen Spektrumanzeige.
Da das Kalibriersignal über die Zeit stabil bleibt, ändert sich die Farbe zur
Darstellung der Leistung an einer bestimmten Frequenz über die Zeit betrach-
tet nicht, d. h., vertikal tritt keine farbliche Änderung auf. Die Legende am obe-
ren Rand des Spektrogrammfensters gibt an, für welche Leistungspegel die
Farben stehen.
