R&S
FSW
a) Auf den Softkey „Overview" tippen, um die Konfigurationsübersicht („Over-
view") aufzurufen.
b) Auf die Schaltfläche „Frequency" tippen.
c) Im Feld „Center" mit den Zahlentasten auf der Frontplatte die Zahl 64 ein-
geben.
d) Taste „MHz" neben den Zahlentasten drücken.
2. Darstellbreite auf 20 MHz verringern:
a) Im Feld „Span" des Dialogfelds „Frequency" den Wert 20 MHz eingeben.
b) Dialogfeld „Frequency" schließen.
3. Den Referenzpegel auf –25 dBm einstellen:
a) In der Konfigurationsübersicht („Overview") auf die Schaltfläche „Ampli-
tude" tippen.
b) Im Feld „Value" des Dialogfelds „Amplitude" den Wert –25 dBm eingeben.
Die Anzeige des Kalibriersignals ist nun optimiert. Das Maximum bei der Mit-
tenfrequenz (= Kalibrierfrequenz) 64 MHz ist deutlich zu erkennen.

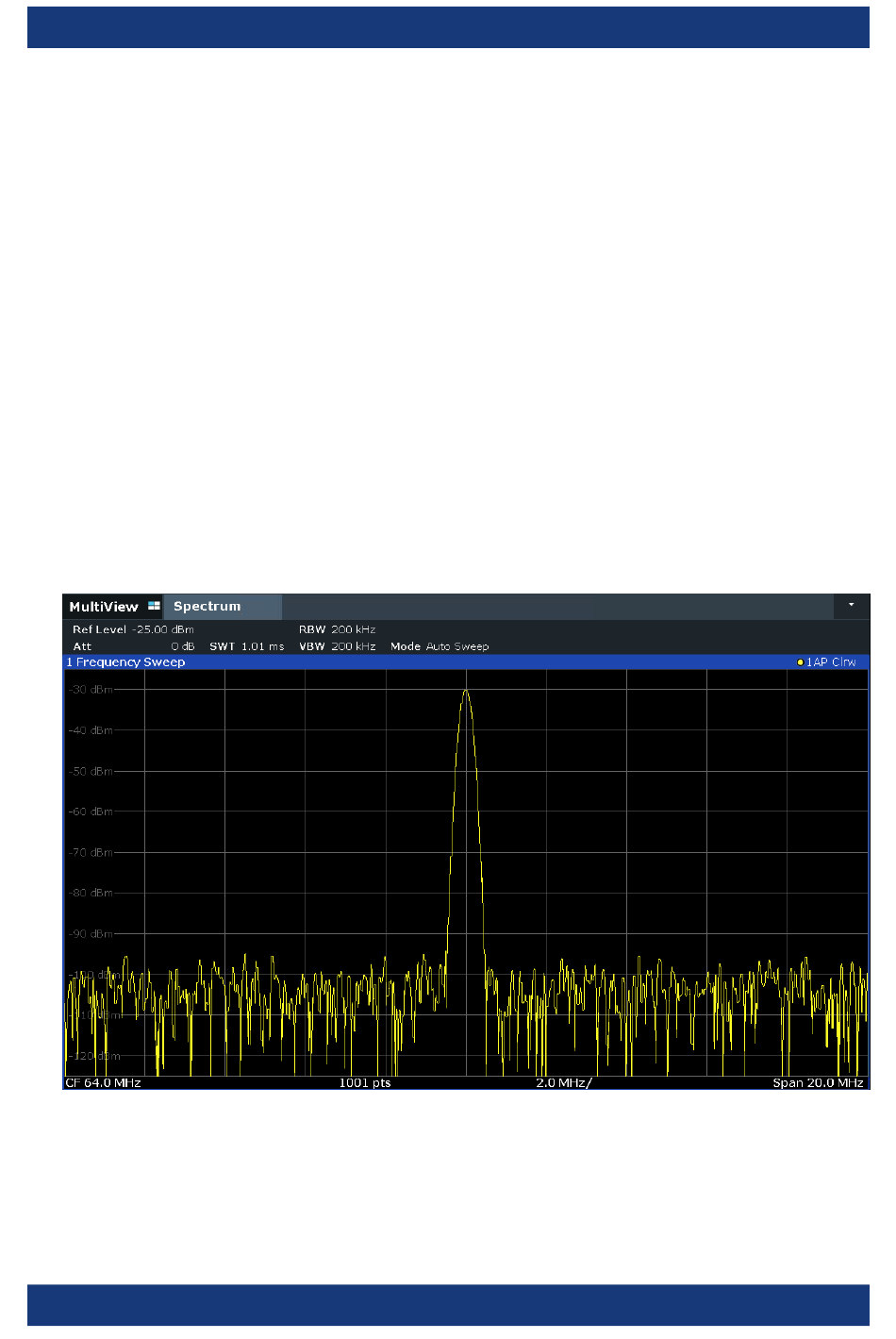

Bild 6-2: Kalibriersignal bei optimierten Einstellungen für die Anzeige
Erste Schritte 1338.4102.03 ─ 08
Erste Messungen
Ein einfaches Signal messen
65
