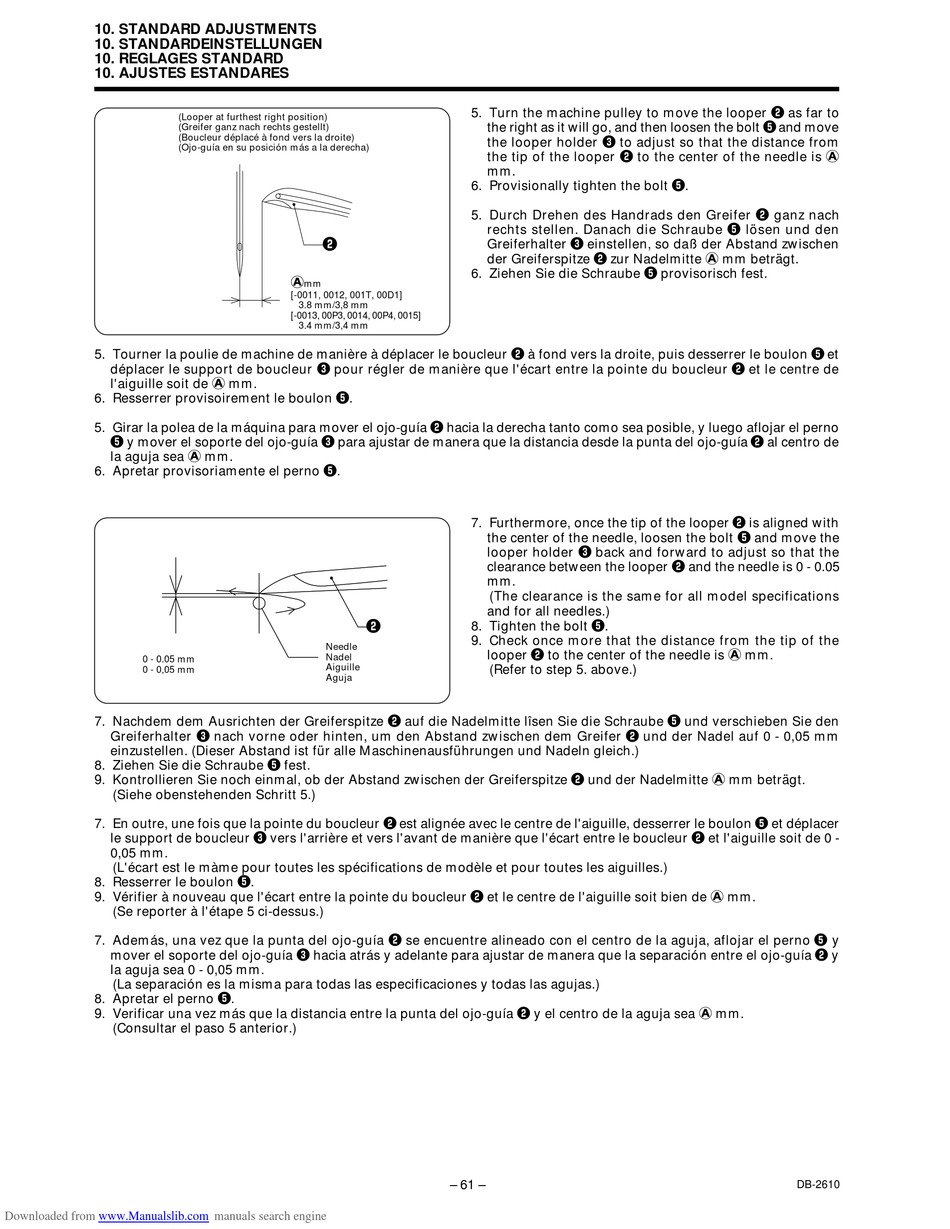

10. STANDARD ADJUSTMENTS
10. STANDARDEINSTELLUNGEN
10. REGLAGES STANDARD
10. AJUSTES ESTANDARES
(Looper at furthest right position)
(Greifer ganz nach rechts gestellt)
(Boucleur déplacé à fond vers la droite)
(Ojo-guía en su posición más a la derecha)
5. Tourner la poulie de machine de manière à déplacer le boucleur w à fond vers la droite, puis desserrer le boulon t et
déplacer le support de boucleur e pour régler de manière que l'écart entre la pointe du boucleur w et le centre de
l'aiguille soit de A mm.
6. Resserrer provisoirement le boulon t.
5. Girar la polea de la máquina para mover el ojo-guía w hacia la derecha tanto como sea posible, y luego aflojar el perno
t y mover el soporte del ojo-guía e para ajustar de manera que la distancia desde la punta del ojo-guía w al centro de
la aguja sea A mm.
6. Apretar provisoriamente el perno t.
0 - 0.05 mm
0 - 0,05 mm
7. Nachdem dem Ausrichten der Greiferspitze w auf die Nadelmitte lîsen Sie die Schraube t und verschieben Sie den
Greiferhalter e nach vorne oder hinten, um den Abstand zwischen dem Greifer w und der Nadel auf 0 - 0,05 mm
einzustellen. (Dieser Abstand ist für alle Maschinenausführungen und Nadeln gleich.)
8. Ziehen Sie die Schraube t fest.
9. Kontrollieren Sie noch einmal, ob der Abstand zwischen der Greiferspitze w und der Nadelmitte A mm beträgt.
(Siehe obenstehenden Schritt 5.)
7. En outre, une fois que la pointe du boucleur w est alignée avec le centre de l'aiguille, desserrer le boulon t et déplacer
le support de boucleur e vers l'arrière et vers l'avant de manière que l'écart entre le boucleur w et l'aiguille soit de 0 -
0,05 mm.
(L'écart est le màme pour toutes les spécifications de modèle et pour toutes les aiguilles.)
8. Resserrer le boulon t.
9. Vérifier à nouveau que l'écart entre la pointe du boucleur w et le centre de l'aiguille soit bien de A mm.
(Se reporter à l'étape 5 ci-dessus.)
7. Además, una vez que la punta del ojo-guía w se encuentre alineado con el centro de la aguja, aflojar el perno t y
mover el soporte del ojo-guía e hacia atrás y adelante para ajustar de manera que la separación entre el ojo-guía w y
la aguja sea 0 - 0,05 mm.
(La separación es la misma para todas las especificaciones y todas las agujas.)
8. Apretar el perno t.
9. Verificar una vez más que la distancia entre la punta del ojo-guía w y el centro de la aguja sea A mm.
(Consultar el paso 5 anterior.)
