Sicherungen Am Batterietrennschalter - Dynapac CC1200C VI Bedienungshandbuch

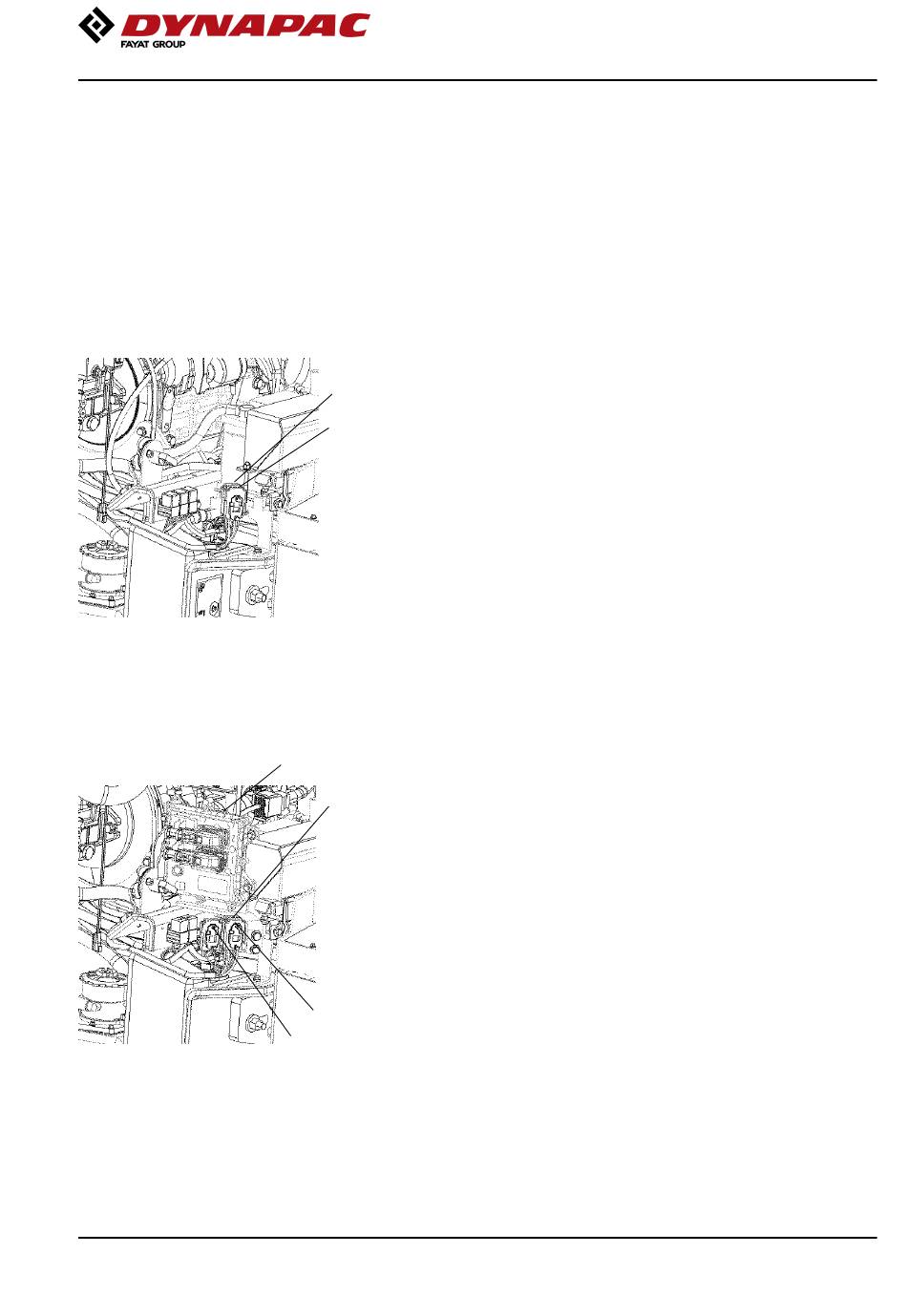

Abb. Batterieschalter und Sicherungen
(D1703)
Abb. Batterieschalter und
Sicherungen (D1803)
2020-01-27

Sicherungen am Batterietrennschalter

Die Abbildung zeigt die Position der verschiedenen
Sicherungen im Motorraum.
In der nachstehenden Tabelle sind Amperestärke und
Funktion der einzelnen Sicherungen aufgeführt.
Sämtliche Sicherungen sind vom Flachstifttyp.
2
D1703
1
1. 1.
2. 2.
D1803
2
1
1 1
2 2
3 3
4 4
4
3
4812163119_B.pdf
Maschinenbeschreibung
F8 F8 Hauptsicherung Hauptsicherung
F14 F14 Vorglühen, Startrelais, Vorglühen, Startrelais,
Kraftstoff-Solenoid Kraftstoff-Solenoid
F8 F8 Hauptsicherung Hauptsicherung
F13 F13 Motorsteuerung Motorsteuerung
F14 F14 Starten Starten
F20 F20 Vorglühen Vorglühen
40A 40A
50A 50A
40A 40A
50A 50A
50A 50A
50A 50A
47
