Bedienelemente, Anschlüsse und Anzeigeelemente
Ansicht Gerätefrontseite
Pos. Bezeichnung Status
WAN
9
9a
WAN-LED
9b
WAN-LED
10
LAN
10a LAN-LED
10b LAN-LED
11
USB
12
Dial out
13
Reset
14
COM1
15
COM2

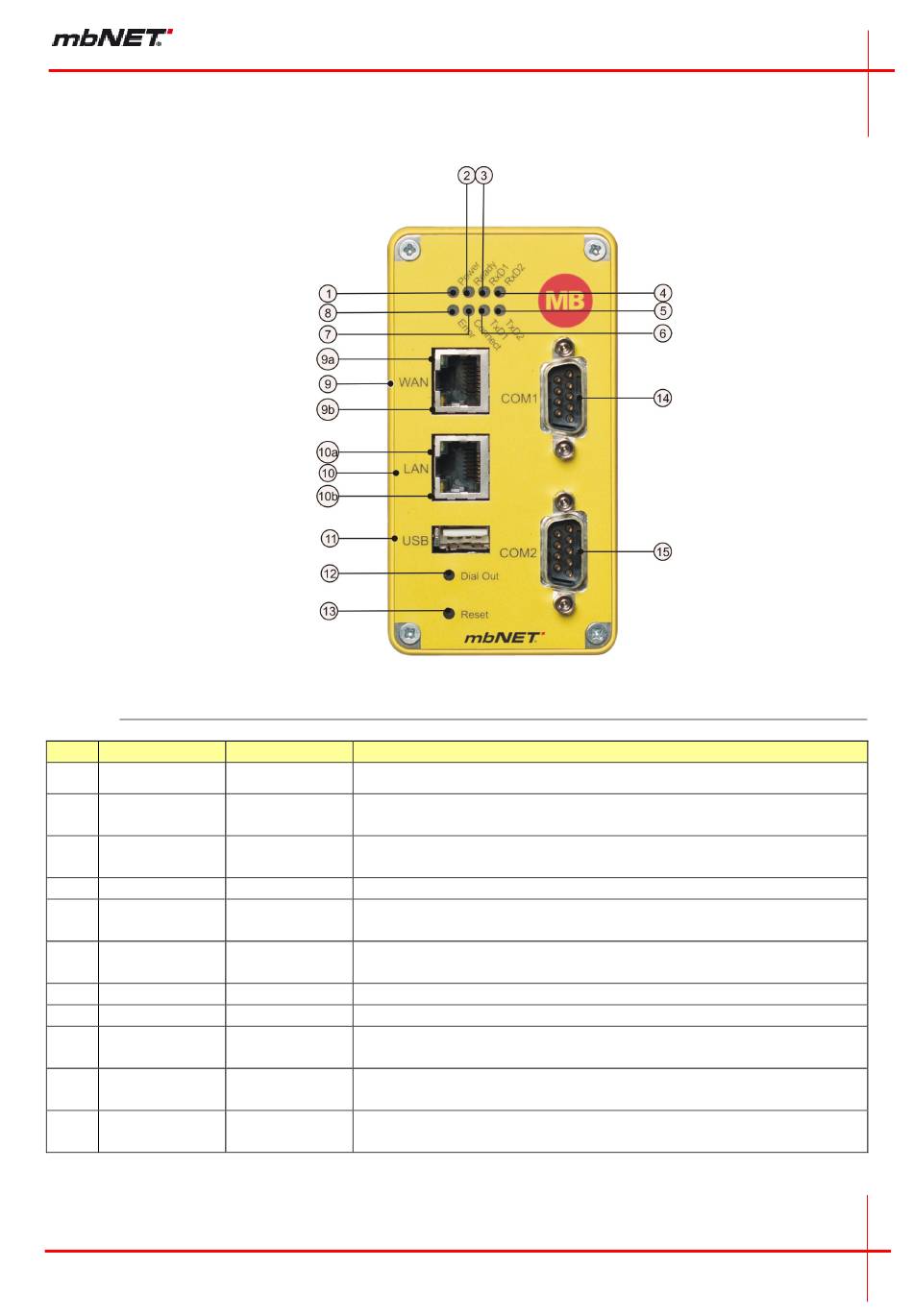

Abbildung 8: Ansicht Gerätefront
Beschreibung
-
WAN-Anschluss des Routers.
LED grün
Netzwerkverbindung vorhanden.
leuchtet auf
LED orange
Netzwerkdatenverkehr aktiv.
blinkt
Anschluss des lokalen Netzwerkes (z.B. Maschinennetz).
LED grün
Netzwerkverbindung vorhanden.
leuchtet auf
LED orange
Netzwerkdatenverkehr aktiv
blinkt
-
Anschluss für USB-Stick.
-
Diese Taste dient zum Aufbau einer Internetverbindung.
Nach Betätigen der Taste wird der Router neu gestartet (sog.
-
Kaltstart).
Schnittstelle COM1 zur Anbindung von Geräten mit RS232 /
RS485, RS422-Schnittstelle.
Schnittstelle COM2 zur Anbindung von Geräten mit MPI-
-
Schnittstelle.
MB Connect Line
Seite 13 von 199
Version: 1.8
