7. Inbetriebnahme des Routers
7.1
Router an die Versorgungsspannung anschließen und einschalten
Der Router ist für den Schaltschrankeinbau vorgesehen. Das Gerät ist konzipiert für die
Montage auf Hutschienen (gemäß DIN EN 50 022).
Bitte beachten Sie!
Vor der Verbindung des Routers mit einem Netzwerk oder mit einem PC muss der Rou-
ter zuerst ordnungsgemäß an die Versorgungsspannung angeschlossen werden, da
sonst evtl. weitere Geräte zerstört werden können. Gehen Sie deshalb wie nachfolgend
beschrieben vor!
Potentialausgleich an der Erdungslasche
auf der Rückseite des Routers anschließen!
Router in die DIN-Hutschiene einrasten
lassen. Dazu die obere Führung an der
Hutschiene ansetzen und den Router da-
nach nach unten gegen die Hutschiene
drücken bis er vollständig einrastet.
Schließen Sie die Versorgungsspannung
(10-30V DC) an die Klemme X1 des Rou-
ters an.
Auf richtige Polung achten!
Schalten Sie jetzt die Versorgungsspan-
nung ein. Es muss sofort die grüne
Leuchtdiode Power aufleuchten. Nach ca.
40s sollte die Leuchtdiode Ready dauer-
haft leuchten. Das Gerät ist daraufhin be-
triebsbereit.
Für weitere Unterstützung rund um den
Industrierouter mbNET besuchen Sie uns
auf unserer Homepage
www.mbconnectline.de
Forum
ACHTUNG!
im Support-
MB Connect Line

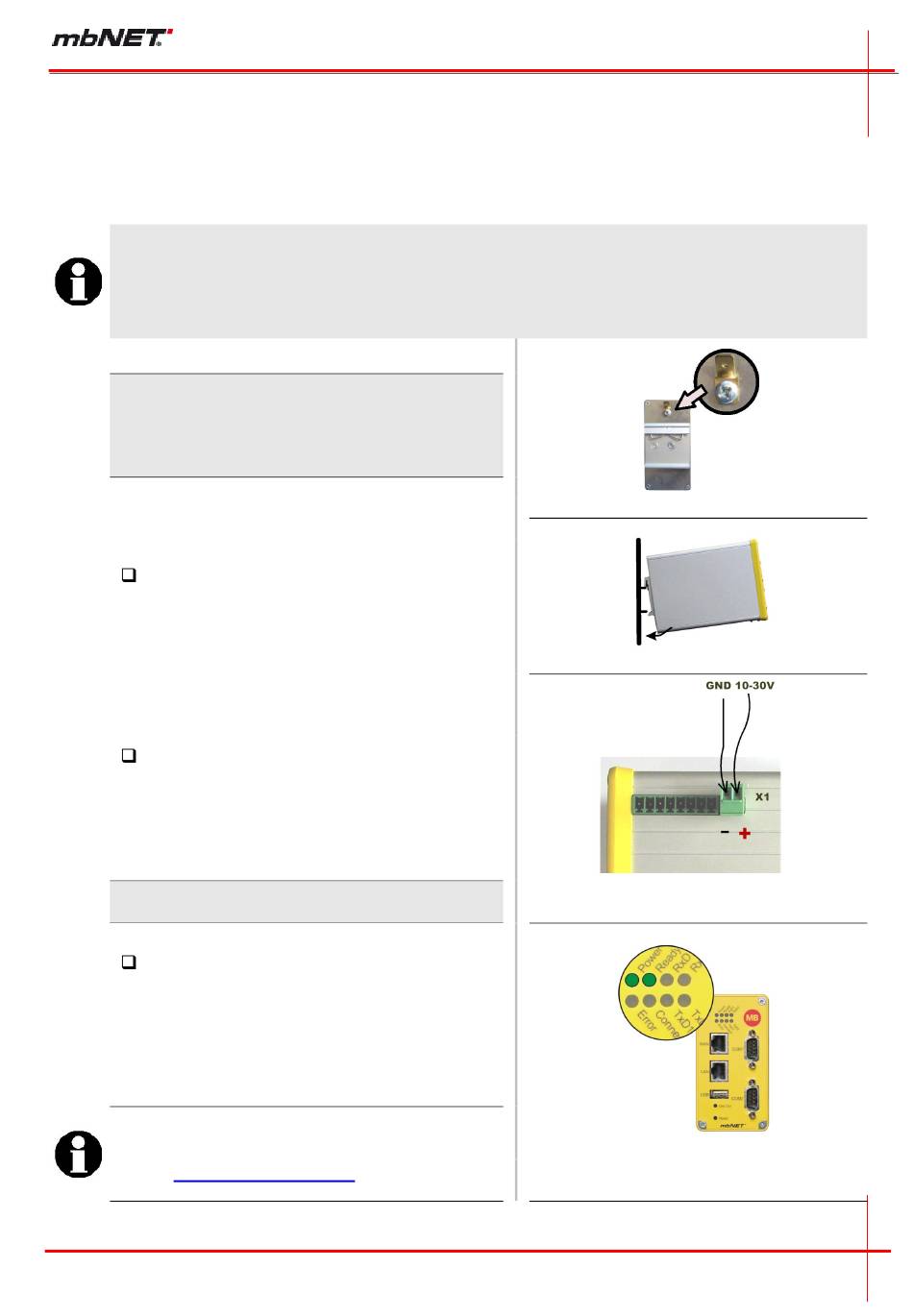

Abbildung 15:
Anschluss Potentialausgleich
Abbildung 16:
Router mit Hutschiene
Abbildung 17:
Anschlussklemmen X1 für
Versorgungsspannung
Abbildung 18:
Leuchtdioden Power und Ready
Seite 17 von 199
Version: 1.8
