Serielle Schnittstellen (Fortsetzung)
Bezeichnung
Funktion
Auswahl zur Konfiguration der Schnittstelle COM2 sog. MPI-Profibus-Schnittstelle.
COM2
Die nachfolgenden Einstellungen betreffen nur diese Schnittstelle.
Schnittstel-
MPI-Profibus-Schnittstelle oder Serielle Schnittstelle (wie bei COM1).
lentyp
Über die VCOM-LAN2 kann mit dem mbNET gearbeitet werden, wie mit einem PC-
Protokoll
Adapter. Sie müssen keine Änderungen vornehmen.
Wählen Sie unter folgenden Optionen aus:
MPI/Profibus-
Baudrate
Einstellungen von PG/PC-Schnittstelle, 3Mbit/s, 6Mbit/s und 12Mbit/s
Wählen Sie das Protokoll über das Kommunikation zum angeschlossenen Gerät
aufgenommen wird.
Protokoll
Zur Auswahl stehen:
TCP und UDP
Port
Tragen Sie hier den Port ein, über den die Kommunikation stattfinden soll.
Ports in der
Ist diese Checkbox aktiviert, wird der oben angegeben Port in der Firewall freige-
Firewall frei-
schalten.
schalten
Ab Firmware 2.0 wird die LED RxD2 angeschaltet wenn eine MPI-/ bzw.
PROFIBUS-Verbindung aufgebaut ist und die LED TxD2 blinkt bei Datenverkehr.
Seite 128 von 199
Version: 1.8

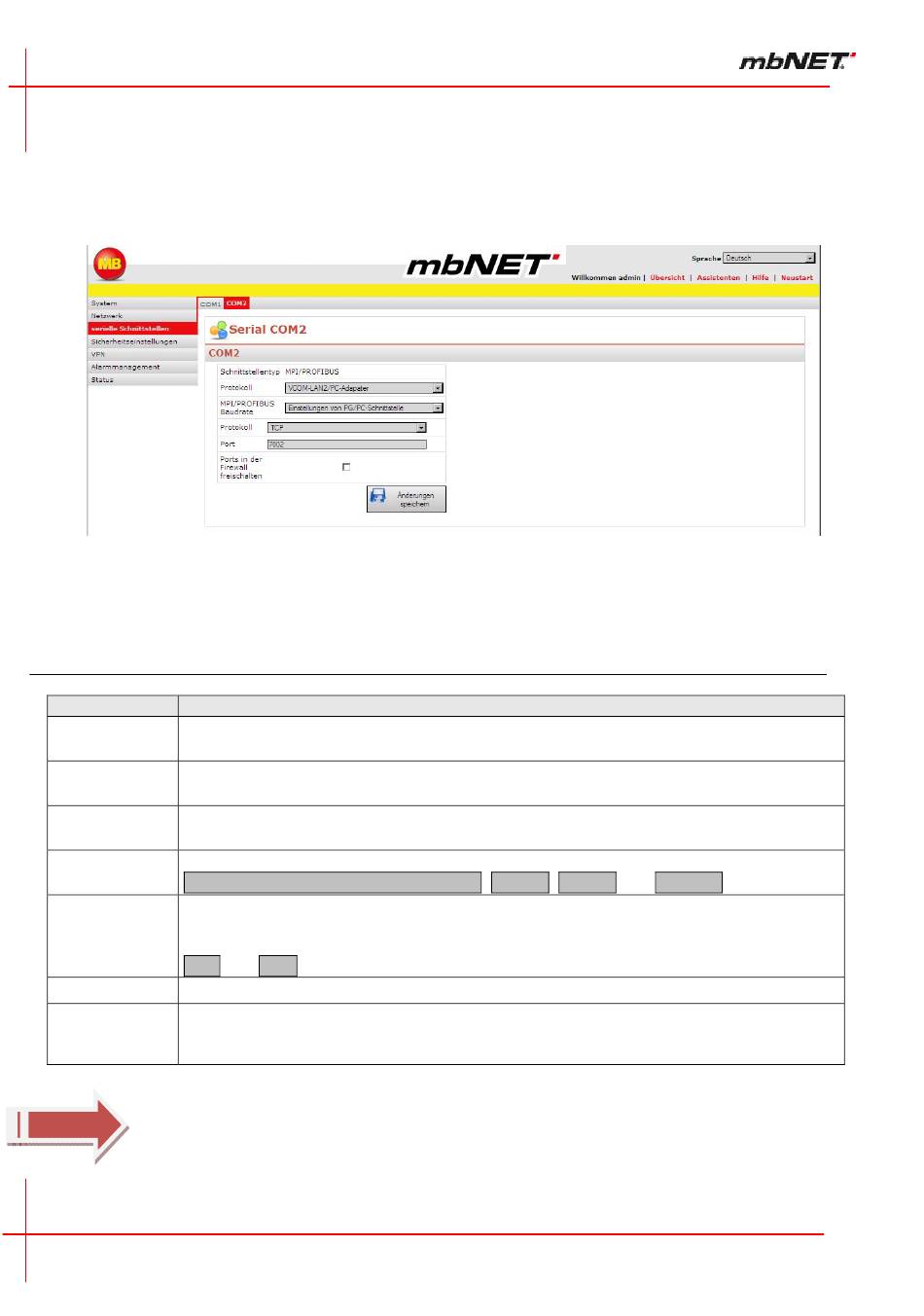

Abbildung 160
