MB Connect Line

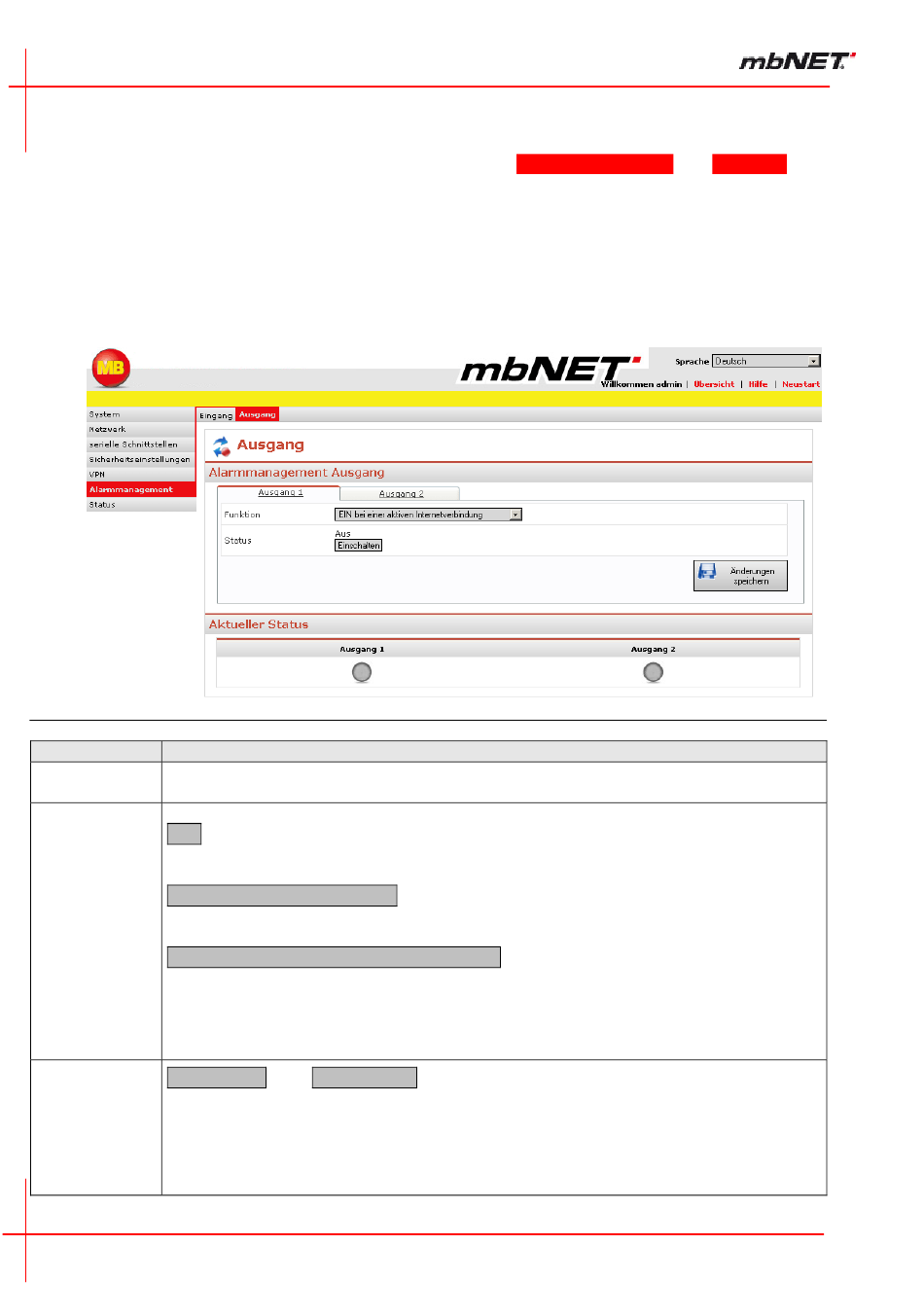

19.3 Digitale Ausgänge
Klicken Sie in der Navigationsleiste auf den Menüpunkt
Daraufhin wird die nachfolgende Bildschirmmaske zur Konfiguration der zwei zur Verfügung
stehenden digitalen Ausgänge angezeigt. Über die beiden Registerkarten können die Ausgän-
ge separat konfiguriert werden.
Die Beschreibung sämtlicher Eingabe- und Auswahlfelder entnehmen Sie bitte den folgenden
Seiten.
Bezeichnung
Funktion
Ausgang 1
Jeder Ausgang kann separat konfiguriert werden. Wählen Sie zur Konfiguration des
Ausgang 2
entsprechenden Ausganges die entsprechende Registerkarte.
Sie können über das Auswahlfeld unter folgenden Einstellungen auswählen:
Aus
Wählen Sie diese Einstellungen, wenn Sie die Ausgänge für evtl. Schaltvorgängen
nicht auswerten möchten.
Ein bei einer Gerätestörung
Wählen Sie diese Einstellung, wenn der entsprechende Ausgang des Industrierou-
Funktion
ters bei einer Gerätestörung auf Signalpegel 1 gesetzt werden soll.
Ein bei einer aktiven Internetverbindung
Wählen Sie diese Einstellung, wenn der entsprechende Ausgang des Industrierou-
ters bei einer Verbindung ins Internet auf 1 gesetzt werden soll. Zum Beispiel kann
damit eine aktive Internetverbindung durch eine am Ausgang A1 oder A2 ange-
schlossene Leuchte signalisiert werden.
Einschalten bzw. Ausschalten
Über die Schaltfläche kann der momentan ausgewählte Ausgang ein- bzw. ausge-
schaltet werden. Der Text Aus oder An über der Schaltfläche zeigt ebenso wie das
Status
LED-Symbol unter Aktueller Status den momentanen Zustand des Ausgangs an.
LED-Symbol grün: Ausgang Signalpegel 1
LED-Symbol grau: Ausgang Signalpegel 0
Seite 172 von 199
Version: 1.8
Alarmmanagement
Abbildung 207
und
Ausgang
