Assicurarsi che il prodotto sia idoneo alla tensione di
alimentazione e alla frequenza disponibili sul sito di
installazione. La tensione e la frequenza sono indi-
cate sulla targhetta della pompa.
La pompa deve essere collegata a un interruttore di
rete esterno. Se la pompa è installata distante
dall'interruttore, questo dovrà essere del tipo luc-
chettabile.
Le pompe trifase devono essere collegate a un
motoprotettore esterno con rilascio differenziale. La
corrente nominale del motoprotettore deve corri-
spondere ai dati elettrici riportati sulla targhetta della
pompa.
Se un interruttore di livello è collegato a una pompa
trifase, il motoprotettore deve essere azionato
magneticamente.
Le pompe monofase dispongono di un interruttore di
sovraccarico termico e non richiedono alcuna prote-
zione supplementare del motore.
Se il motore è sovraccaricato, si fermerà
automaticamente. Quando il motore si raf-
fredda e raggiunge una temperatura nor-
male, si riavvia automaticamente.
4.1 Controllo verso di rotazione
Solo pompe trifase
Verificare il senso di rotazione ogni volta che la
pompa è collegata ad una nuova installazione.
1. Posizionare la pompa in modo da poter osser-
vare la girante.
2. Avviare la pompa per un breve periodo.
3. Osservare la rotazione della girante. Il corretto
senso di rotazione è indicato da una freccia sulla
parte superiore del motore (in senso orario, se
visto dal basso). Se la girante ruota nel senso
sbagliato, invertire il senso di rotazione scam-
biando due delle fasi verso il motore.
Se la pompa è collegata ad un sistema di tubazioni,
controllare il senso di rotazione nel modo seguente:
1. Avviare la pompa e controllare la portata o la
pressione.
2. Arrestare la pompa e scambiare due delle fasi
verso il motore.
3. Avviare la pompa e controllare la portata o la
pressione.
4. Arrestare la pompa.
Confrontare i risultati ottenuti ai punti 1 e 3. La quan-
tità di acqua maggiore indica il senso di rotazione
corretto.
132

5. Avviamento del prodotto

PERICOLO
Scossa elettrica
Morte o gravi lesioni personali
- Non usare la pompa in piscine, stagni
da giardino, ecc. quando vi sono per-
sone in acqua.
La pompa può essere azionata breve-
mente per controllare il senso di rotazione
senza essere sommersa nel liquido pom-
pato.
1. Prima di avviare la pompa, controllare che la gri-
glia di aspirazione sia montata sulla pompa e
immersa nel liquido pompato.
2. Aprire la valvola di intercettazione, se montata, e
controllare l'impostazione dell'interruttore di
livello.

6. Introduzione al prodotto

Mandata
Camicia
della
pompa
Griglia di
aspirazione

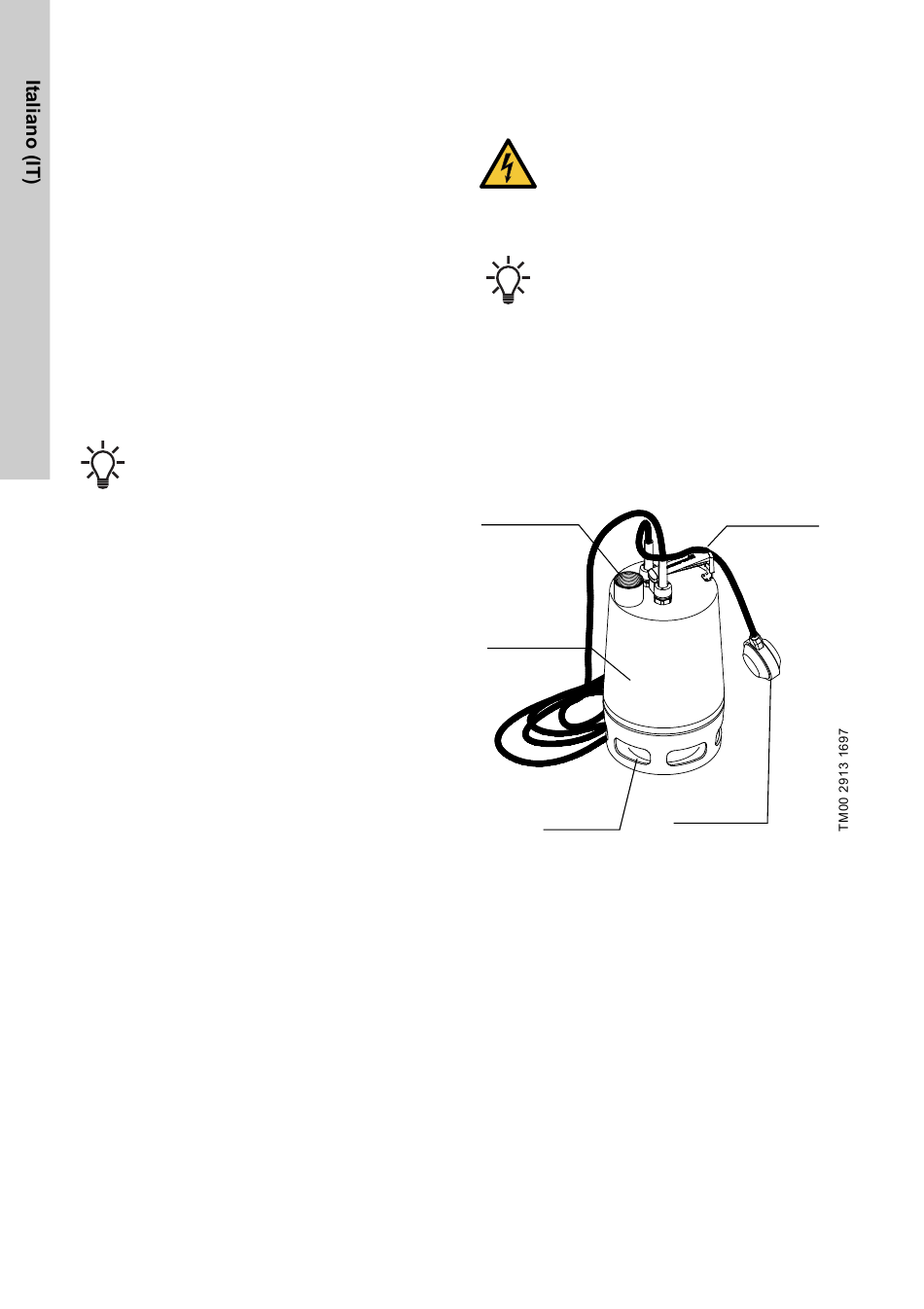

Fig. 5 Unilift AP
Maniglia con
fascetta
Interruttore
di livello
