Montage

Anschluss einer optionalen Reinigungseinheit oder einer externen Druckluftversor-

gung

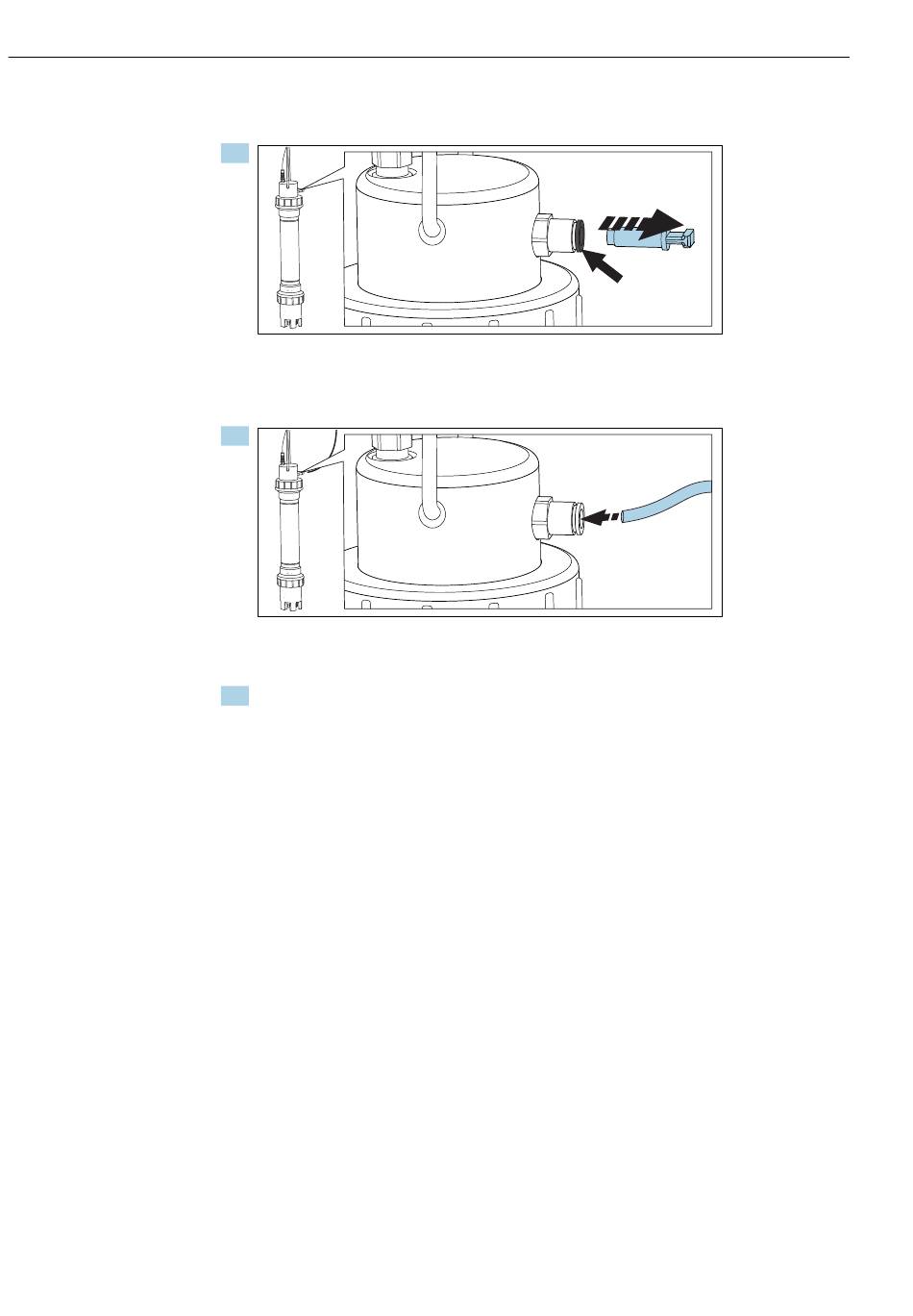

Den wasserdichten Blindverschluss vom Druckluftanschluss des Sensors entfernen.

 Dazu gegen den schwarzen Ring drücken und den Kunststoff-Blindverschluss

herausziehen.

Den Druckluftschlauch (AD 8) der Reinigungseinheit oder der Druckluftversorgung in

den Druckluftanschluss stecken.

3. Nur optionale Reinigungseinheit:

Die Reinigungseinheit am Messumformer anschließen (Weitere Informationen:

Betriebsanleitung des Messumformers).

4.3

Montagebeispiel

Eine vollständige Messeinrichtung umfasst:

• Sensor CAS40D

• ionenselektive Elektrode(n) für Ammonium, Nitrat, Kalium oder Chlorid

• pH-Glaselektrode, Orbisint CPS11-1AS2GSA

• Temperatursensor, CTS1

• Messumformer Liquiline CM44x

Optional:

• Armaturenhalterung, z. B. CYH112

• Wetterschutzdach - Zur Montage des Messumformers im Freien unbedingt erforderlich!

• Drucklufterzeuger (wenn vor Ort keine Druckluft verfügbar ist)

ISEmax CAS40D
