Montage
10
4.2

Sensor montieren

4.2.1 Elektrodeneinbau
HINWEIS
Elektrodenschutzkappen nicht oder falsch verwendet
Austrocknung der pH-Elektrode oder Beschädigung der ionenselektiven Membran
‣
Die Schutzkappe der pH-Elektrode entfernen, bevor Sie den Sensor ins Medium tau-
chen.
‣
Schutzkappe aufheben.
‣
Sensor länger als 20 Minuten aus dem Medium: Die mit 1-3 M KCl-Lösung gefüllte
Schutzkappe wieder auf die pH-Elektrode stecken. Verhindert, dass die Elektrode aus-
trocknet.
‣
Durch unsachgemäße Lagerung ausgetrocknete pH-Elektroden wieder messbereit
machen: Bis zu 12 Stunden in 3 M KCl-Lösung stellen.
‣
Die ionenselektiven Elektroden haben keine Schutzkappe. Nie eine solche auf die Elek-
troden stecken.
Werksseitig sind alle Elektroden entsprechend der bestellten Ausführung eingebaut
und verkabelt.

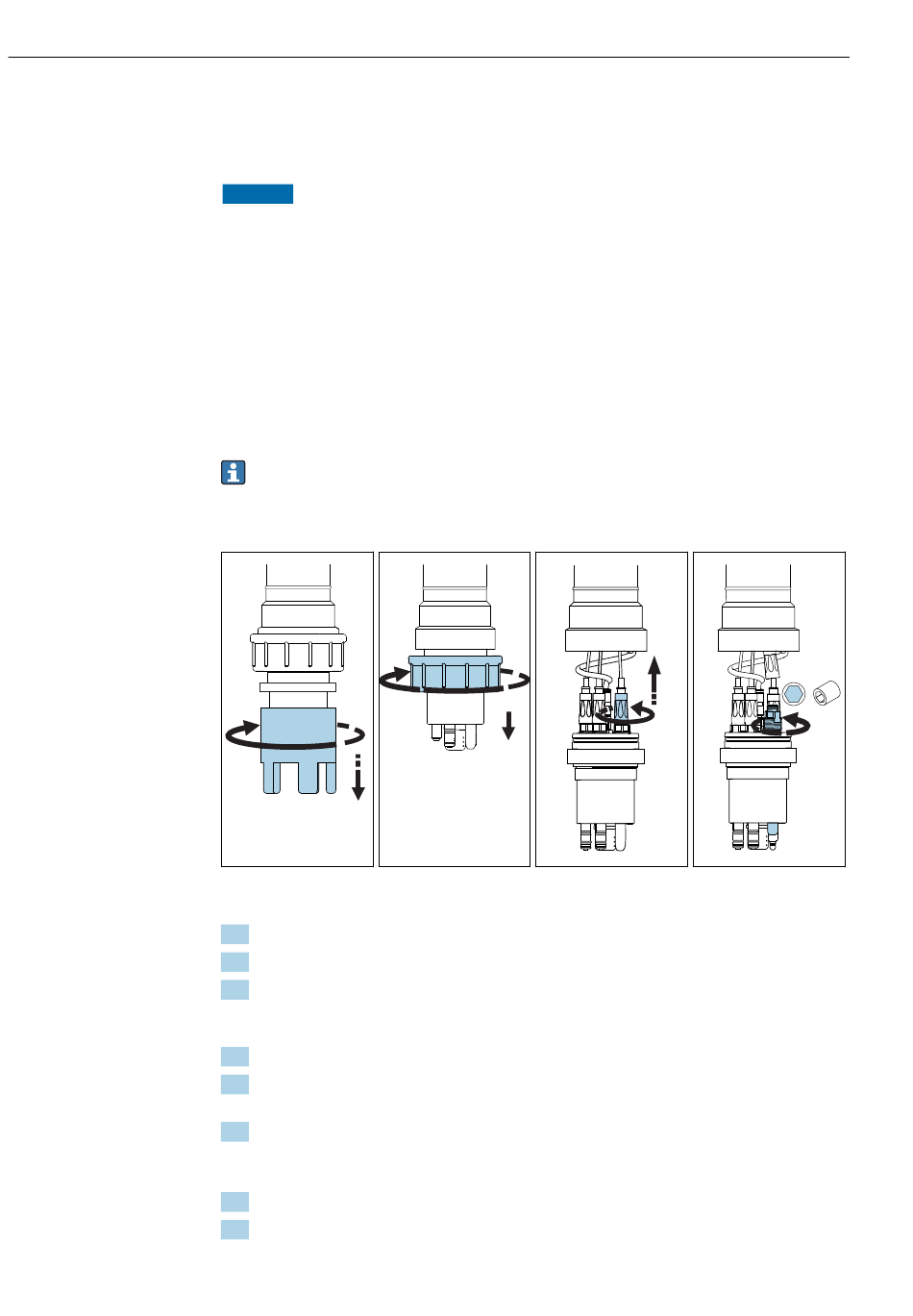

Zusätzliche Elektrode einbauen (optional)
A0015225
 2 Schutzkorb lösen  3
1. Schutzkorb lösen und entfernen (→  2,  10).
2. Überwurfmutter abschrauben (→  3,  10).
3. Elektrodenhalter aus dem Sensor ziehen und das Elektrodenkabel einer Blindelek-
trode (Platzhalter, muss aus Dichtigkeitsgründen vorhanden sein, →  4,  10)
lösen.
4. Blindelektrode mit Hilfe eines Steckschlüssels, SW17, ausbauen (→  5,  10).
5. Die neue Elektrode in den freien Platz einbauen und mit dem Steckschlüssel, SW17,
handfest anziehen.
6. Den Elektrodenstecker anschließen.
 Farbmarkierung der Elektroden und Kennzeichnung des Kabels finden Sie in der
unten folgenden Tabelle.
7. Den Elektrodenhalter und den Luftschlauch vorsichtig zurück in den Sensor schieben.
8. Überwurfmutter und anschließend den Schutzkorb aufschrauben.
A0015226
Überwurfmutter  4 Kabel lösen
abnehmen
ISEmax CAS40D
SW17
A0015227 A0015229
 5 Elektrode aus-
bauen
