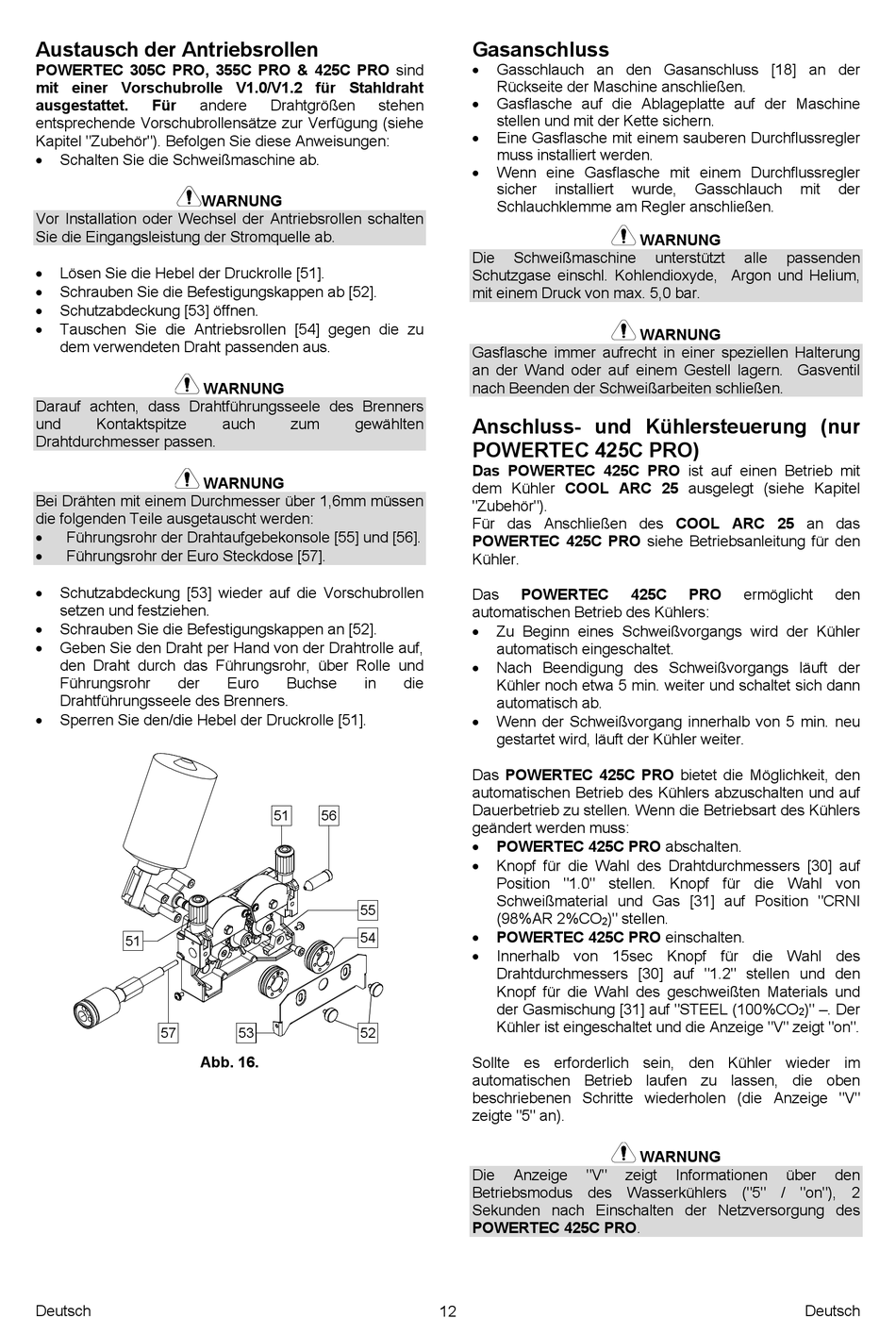

Austausch der Antriebsrollen

POWERTEC 305C PRO, 355C PRO & 425C PRO sind
mit einer Vorschubrolle V1.0/V1.2 für Stahldraht
ausgestattet.
Für
andere
entsprechende Vorschubrollensätze zur Verfügung (siehe
Kapitel "Zubehör"). Befolgen Sie diese Anweisungen:
Schalten Sie die Schweißmaschine ab.
WARNUNG
Vor Installation oder Wechsel der Antriebsrollen schalten
Sie die Eingangsleistung der Stromquelle ab.
Lösen Sie die Hebel der Druckrolle [51].
Schrauben Sie die Befestigungskappen ab [52].
Schutzabdeckung [53] öffnen.
Tauschen Sie die Antriebsrollen [54] gegen die zu
dem verwendeten Draht passenden aus.
WARNUNG
Darauf achten, dass Drahtführungsseele des Brenners
und
Kontaktspitze
Drahtdurchmesser passen.
WARNUNG
Bei Drähten mit einem Durchmesser über 1,6mm müssen
die folgenden Teile ausgetauscht werden:
Führungsrohr der Drahtaufgebekonsole [55] und [56].
Führungsrohr der Euro Steckdose [57].
Schutzabdeckung [53] wieder auf die Vorschubrollen
setzen und festziehen.
Schrauben Sie die Befestigungskappen an [52].
Geben Sie den Draht per Hand von der Drahtrolle auf,
den Draht durch das Führungsrohr, über Rolle und
Führungsrohr
der
Drahtführungsseele des Brenners.
Sperren Sie den/die Hebel der Druckrolle [51].
51
57
Abb. 16.
Deutsch
Drahtgrößen
stehen
auch
zum
gewählten
Euro
Buchse
in
51
56
55
54
53
52

Gasanschluss

Gasschlauch an den Gasanschluss [18] an der
Rückseite der Maschine anschließen.
Gasflasche auf die Ablageplatte auf der Maschine
stellen und mit der Kette sichern.
Eine Gasflasche mit einem sauberen Durchflussregler
muss installiert werden.
Wenn eine Gasflasche mit einem Durchflussregler
sicher
installiert
Schlauchklemme am Regler anschließen.
Die
Schweißmaschine
Schutzgase einschl. Kohlendioxyde, Argon und Helium,
mit einem Druck von max. 5,0 bar.
Gasflasche immer aufrecht in einer speziellen Halterung
an der Wand oder auf einem Gestell lagern. Gasventil
nach Beenden der Schweißarbeiten schließen.
Anschluss- und Kühlersteuerung (nur
POWERTEC 425C PRO)
Das POWERTEC 425C PRO ist auf einen Betrieb mit
dem Kühler COOL ARC 25 ausgelegt (siehe Kapitel
"Zubehör").
Für das Anschließen des COOL ARC 25 an das
POWERTEC 425C PRO siehe Betriebsanleitung für den
Kühler.
Das
POWERTEC
automatischen Betrieb des Kühlers:
Zu Beginn eines Schweißvorgangs wird der Kühler
automatisch eingeschaltet.
Nach Beendigung des Schweißvorgangs läuft der
die
Kühler noch etwa 5 min. weiter und schaltet sich dann
automatisch ab.
Wenn der Schweißvorgang innerhalb von 5 min. neu
gestartet wird, läuft der Kühler weiter.
Das POWERTEC 425C PRO bietet die Möglichkeit, den
automatischen Betrieb des Kühlers abzuschalten und auf
Dauerbetrieb zu stellen. Wenn die Betriebsart des Kühlers
geändert werden muss:
POWERTEC 425C PRO abschalten.
Knopf für die Wahl des Drahtdurchmessers [30] auf
Position "1.0" stellen. Knopf für die Wahl von
Schweißmaterial und Gas [31] auf Position "CRNI
(98%AR 2%CO
POWERTEC 425C PRO einschalten.
Innerhalb von 15sec Knopf für die Wahl des
Drahtdurchmessers [30] auf "1.2" stellen und den
Knopf für die Wahl des geschweißten Materials und
der Gasmischung [31] auf "STEEL (100%CO
Kühler ist eingeschaltet und die Anzeige "V" zeigt "on".
Sollte es erforderlich sein, den Kühler wieder im
automatischen Betrieb laufen zu lassen, die oben
beschriebenen Schritte wiederholen (die Anzeige "V"
zeigte "5" an).
Die
Anzeige
Betriebsmodus des Wasserkühlers ("5" / "on"), 2
Sekunden nach Einschalten der Netzversorgung des
POWERTEC 425C PRO.
12
wurde,
Gasschlauch
WARNUNG
unterstützt
alle
WARNUNG
425C
PRO
ermöglicht
)" stellen.
2
WARNUNG
"V"
zeigt
Informationen
mit
der
passenden
den
)" –. Der
2
über
den
Deutsch
