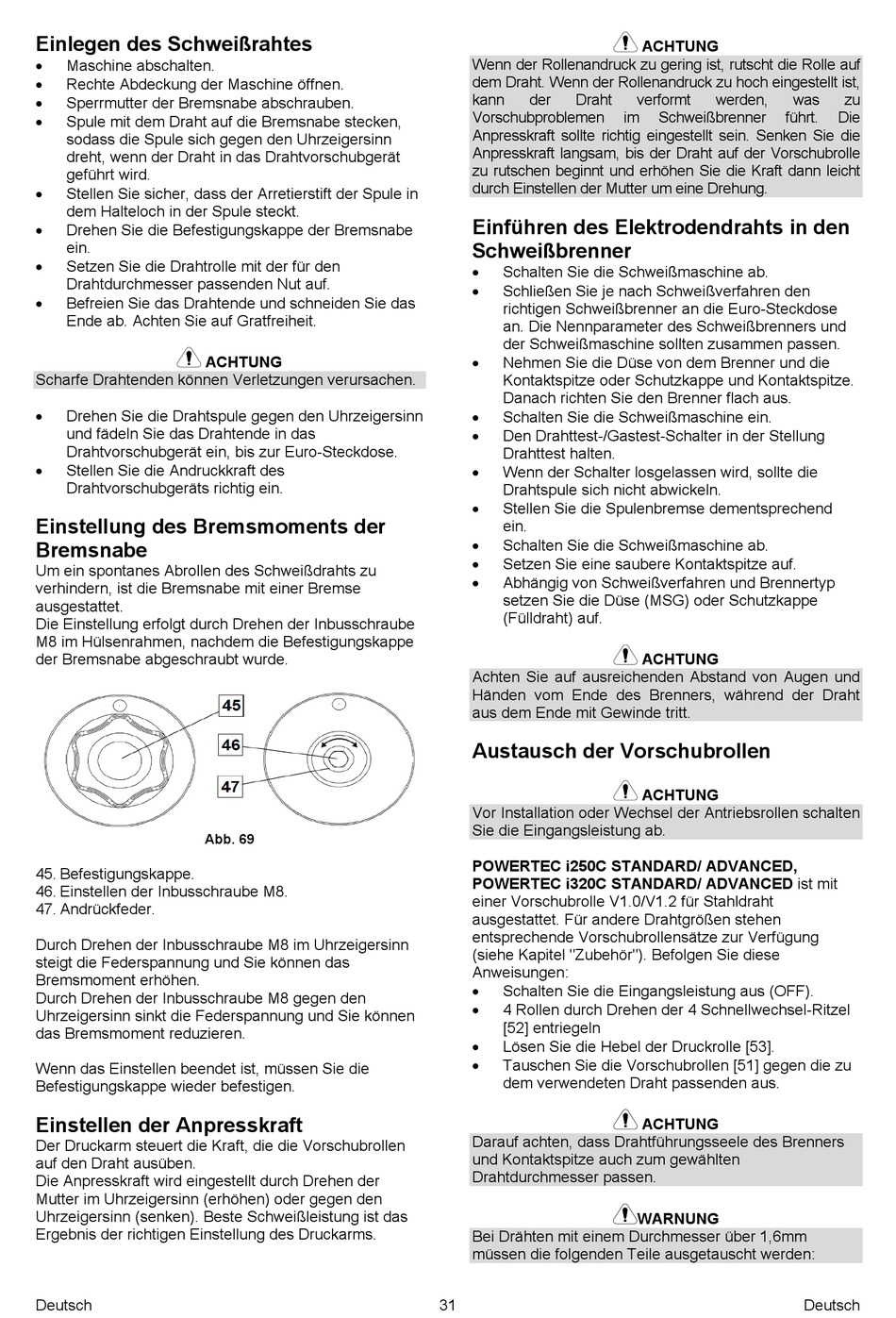

Einlegen des Schweißrahtes

Maschine abschalten.

Rechte Abdeckung der Maschine öffnen.

Sperrmutter der Bremsnabe abschrauben.

Spule mit dem Draht auf die Bremsnabe stecken,
sodass die Spule sich gegen den Uhrzeigersinn
dreht, wenn der Draht in das Drahtvorschubgerät
geführt wird.

Stellen Sie sicher, dass der Arretierstift der Spule in
dem Halteloch in der Spule steckt.

Drehen Sie die Befestigungskappe der Bremsnabe
ein.

Setzen Sie die Drahtrolle mit der für den
Drahtdurchmesser passenden Nut auf.

Befreien Sie das Drahtende und schneiden Sie das
Ende ab. Achten Sie auf Gratfreiheit.
Scharfe Drahtenden können Verletzungen verursachen.

Drehen Sie die Drahtspule gegen den Uhrzeigersinn
und fädeln Sie das Drahtende in das
Drahtvorschubgerät ein, bis zur Euro-Steckdose.

Stellen Sie die Andruckkraft des
Drahtvorschubgeräts richtig ein.
Einstellung des Bremsmoments der
Bremsnabe
Um ein spontanes Abrollen des Schweißdrahts zu
verhindern, ist die Bremsnabe mit einer Bremse
ausgestattet.
Die Einstellung erfolgt durch Drehen der Inbusschraube
M8 im Hülsenrahmen, nachdem die Befestigungskappe
der Bremsnabe abgeschraubt wurde.
45. Befestigungskappe.
46. Einstellen der Inbusschraube M8.
47. Andrückfeder.
Durch Drehen der Inbusschraube M8 im Uhrzeigersinn
steigt die Federspannung und Sie können das
Bremsmoment erhöhen.
Durch Drehen der Inbusschraube M8 gegen den
Uhrzeigersinn sinkt die Federspannung und Sie können
das Bremsmoment reduzieren.
Wenn das Einstellen beendet ist, müssen Sie die
Befestigungskappe wieder befestigen.

Einstellen der Anpresskraft

Der Druckarm steuert die Kraft, die die Vorschubrollen
auf den Draht ausüben.
Die Anpresskraft wird eingestellt durch Drehen der
Mutter im Uhrzeigersinn (erhöhen) oder gegen den
Uhrzeigersinn (senken). Beste Schweißleistung ist das
Ergebnis der richtigen Einstellung des Druckarms.
Deutsch
ACHTUNG
Abb. 69
Wenn der Rollenandruck zu gering ist, rutscht die Rolle auf
dem Draht. Wenn der Rollenandruck zu hoch eingestellt ist,
kann der Draht
Vorschubproblemen
Anpresskraft sollte richtig eingestellt sein. Senken Sie die
Anpresskraft langsam, bis der Draht auf der Vorschubrolle
zu rutschen beginnt und erhöhen Sie die Kraft dann leicht
durch Einstellen der Mutter um eine Drehung.
Einführen des Elektrodendrahts in den
Schweißbrenner

Schalten Sie die Schweißmaschine ab.

Schließen Sie je nach Schweißverfahren den
richtigen Schweißbrenner an die Euro-Steckdose
an. Die Nennparameter des Schweißbrenners und
der Schweißmaschine sollten zusammen passen.

Nehmen Sie die Düse von dem Brenner und die
Kontaktspitze oder Schutzkappe und Kontaktspitze.
Danach richten Sie den Brenner flach aus.

Schalten Sie die Schweißmaschine ein.

Den Drahttest-/Gastest-Schalter in der Stellung
Drahttest halten.

Wenn der Schalter losgelassen wird, sollte die
Drahtspule sich nicht abwickeln.

Stellen Sie die Spulenbremse dementsprechend
ein.

Schalten Sie die Schweißmaschine ab.

Setzen Sie eine saubere Kontaktspitze auf.

Abhängig von Schweißverfahren und Brennertyp
setzen Sie die Düse (MSG) oder Schutzkappe
(Fülldraht) auf.
Achten Sie auf ausreichenden Abstand von Augen und
Händen vom Ende des Brenners, während der Draht
aus dem Ende mit Gewinde tritt.

Austausch der Vorschubrollen

Vor Installation oder Wechsel der Antriebsrollen schalten
Sie die Eingangsleistung ab.
POWERTEC i250C STANDARD/ ADVANCED,
POWERTEC i320C STANDARD/ ADVANCED ist mit
einer Vorschubrolle V1.0/V1.2 für Stahldraht
ausgestattet. Für andere Drahtgrößen stehen
entsprechende Vorschubrollensätze zur Verfügung
(siehe Kapitel "Zubehör"). Befolgen Sie diese
Anweisungen:

Schalten Sie die Eingangsleistung aus (OFF).

4 Rollen durch Drehen der 4 Schnellwechsel-Ritzel
[52] entriegeln

Lösen Sie die Hebel der Druckrolle [53].

Tauschen Sie die Vorschubrollen [51] gegen die zu
dem verwendeten Draht passenden aus.
Darauf achten, dass Drahtführungsseele des Brenners
und Kontaktspitze auch zum gewählten
Drahtdurchmesser passen.
Bei Drähten mit einem Durchmesser über 1,6mm
müssen die folgenden Teile ausgetauscht werden:
31
ACHTUNG
verformt werden, was
im Schweißbrenner führt.
ACHTUNG
ACHTUNG
ACHTUNG
WARNUNG
zu
Die
