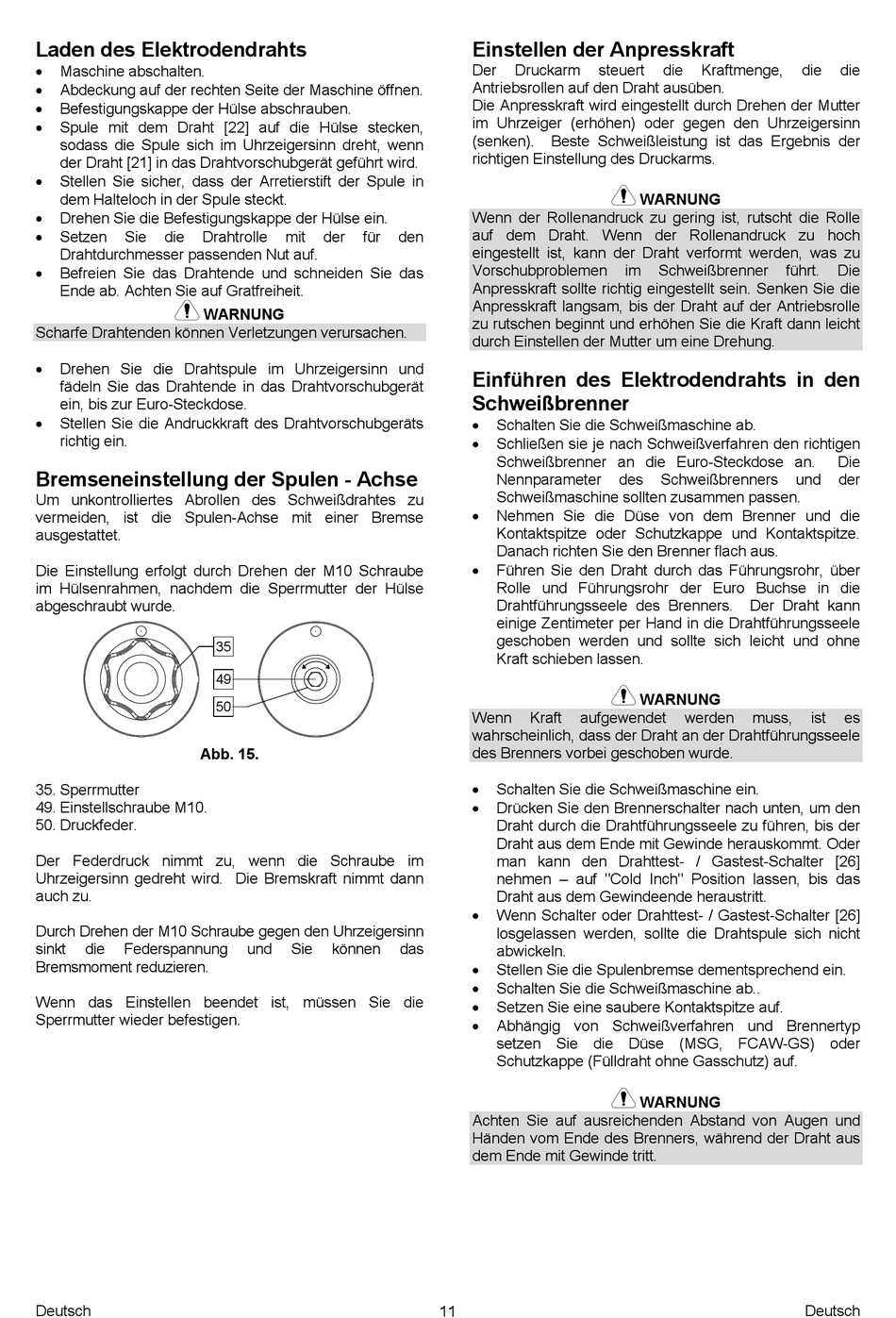

Laden des Elektrodendrahts
Maschine abschalten.
Abdeckung auf der rechten Seite der Maschine öffnen.
Befestigungskappe der Hülse abschrauben.
Spule mit dem Draht [22] auf die Hülse stecken,
sodass die Spule sich im Uhrzeigersinn dreht, wenn
der Draht [21] in das Drahtvorschubgerät geführt wird.
Stellen Sie sicher, dass der Arretierstift der Spule in
dem Halteloch in der Spule steckt.
Drehen Sie die Befestigungskappe der Hülse ein.
Setzen
Sie
die
Drahtrolle
Drahtdurchmesser passenden Nut auf.
Befreien Sie das Drahtende und schneiden Sie das
Ende ab. Achten Sie auf Gratfreiheit.
WARNUNG
Scharfe Drahtenden können Verletzungen verursachen.
Drehen Sie die Drahtspule im Uhrzeigersinn und
fädeln Sie das Drahtende in das Drahtvorschubgerät
ein, bis zur Euro-Steckdose.
Stellen Sie die Andruckkraft des Drahtvorschubgeräts
richtig ein.
Bremseneinstellung der Spulen - Achse
Um unkontrolliertes Abrollen des Schweißdrahtes zu
vermeiden, ist die Spulen-Achse mit einer Bremse
ausgestattet.
Die Einstellung erfolgt durch Drehen der M10 Schraube
im Hülsenrahmen, nachdem die Sperrmutter der Hülse
abgeschraubt wurde.
Abb. 15.
35. Sperrmutter
49. Einstellschraube M10.
50. Druckfeder.
Der Federdruck nimmt zu, wenn die Schraube im
Uhrzeigersinn gedreht wird. Die Bremskraft nimmt dann
auch zu.
Durch Drehen der M10 Schraube gegen den Uhrzeigersinn
sinkt
die
Federspannung
Bremsmoment reduzieren.
Wenn das Einstellen beendet ist, müssen Sie die
Sperrmutter wieder befestigen.
Deutsch
mit
der
für
35
49
50
und
Sie
können
Einstellen der Anpresskraft
Der
Druckarm
Antriebsrollen auf den Draht ausüben.
Die Anpresskraft wird eingestellt durch Drehen der Mutter
im Uhrzeiger (erhöhen) oder gegen den Uhrzeigersinn
(senken).
Beste Schweißleistung ist das Ergebnis der
richtigen Einstellung des Druckarms.
Wenn der Rollenandruck zu gering ist, rutscht die Rolle
auf dem Draht. Wenn der Rollenandruck zu hoch
den
eingestellt ist, kann der Draht verformt werden, was zu
Vorschubproblemen
Anpresskraft sollte richtig eingestellt sein. Senken Sie die
Anpresskraft langsam, bis der Draht auf der Antriebsrolle
zu rutschen beginnt und erhöhen Sie die Kraft dann leicht
durch Einstellen der Mutter um eine Drehung.
Einführen des Elektrodendrahts in den
Schweißbrenner
Schalten Sie die Schweißmaschine ab.
Schließen sie je nach Schweißverfahren den richtigen
Schweißbrenner an die Euro-Steckdose an.
Nennparameter
Schweißmaschine sollten zusammen passen.
Nehmen Sie die Düse von dem Brenner und die
Kontaktspitze oder Schutzkappe und Kontaktspitze.
Danach richten Sie den Brenner flach aus.
Führen Sie den Draht durch das Führungsrohr, über
Rolle und Führungsrohr der Euro Buchse in die
Drahtführungsseele des Brenners.
einige Zentimeter per Hand in die Drahtführungsseele
geschoben werden und sollte sich leicht und ohne
Kraft schieben lassen.
Wenn
Kraft
wahrscheinlich, dass der Draht an der Drahtführungsseele
des Brenners vorbei geschoben wurde.
Schalten Sie die Schweißmaschine ein.
Drücken Sie den Brennerschalter nach unten, um den
Draht durch die Drahtführungsseele zu führen, bis der
Draht aus dem Ende mit Gewinde herauskommt. Oder
man kann den Drahttest- / Gastest-Schalter [26]
nehmen – auf "Cold Inch" Position lassen, bis das
Draht aus dem Gewindeende heraustritt.
Wenn Schalter oder Drahttest- / Gastest-Schalter [26]
losgelassen werden, sollte die Drahtspule sich nicht
das
abwickeln.
Stellen Sie die Spulenbremse dementsprechend ein.
Schalten Sie die Schweißmaschine ab..
Setzen Sie eine saubere Kontaktspitze auf.
Abhängig von Schweißverfahren und Brennertyp
setzen Sie die Düse (MSG, FCAW-GS) oder
Schutzkappe (Fülldraht ohne Gasschutz) auf.
Achten Sie auf ausreichenden Abstand von Augen und
Händen vom Ende des Brenners, während der Draht aus
dem Ende mit Gewinde tritt.
11
steuert
die
Kraftmenge,
WARNUNG
im
Schweißbrenner
des
Schweißbrenners
WARNUNG
aufgewendet
werden
WARNUNG
die
die
führt.
Die
Die
und
der
Der Draht kann
muss,
ist
es
