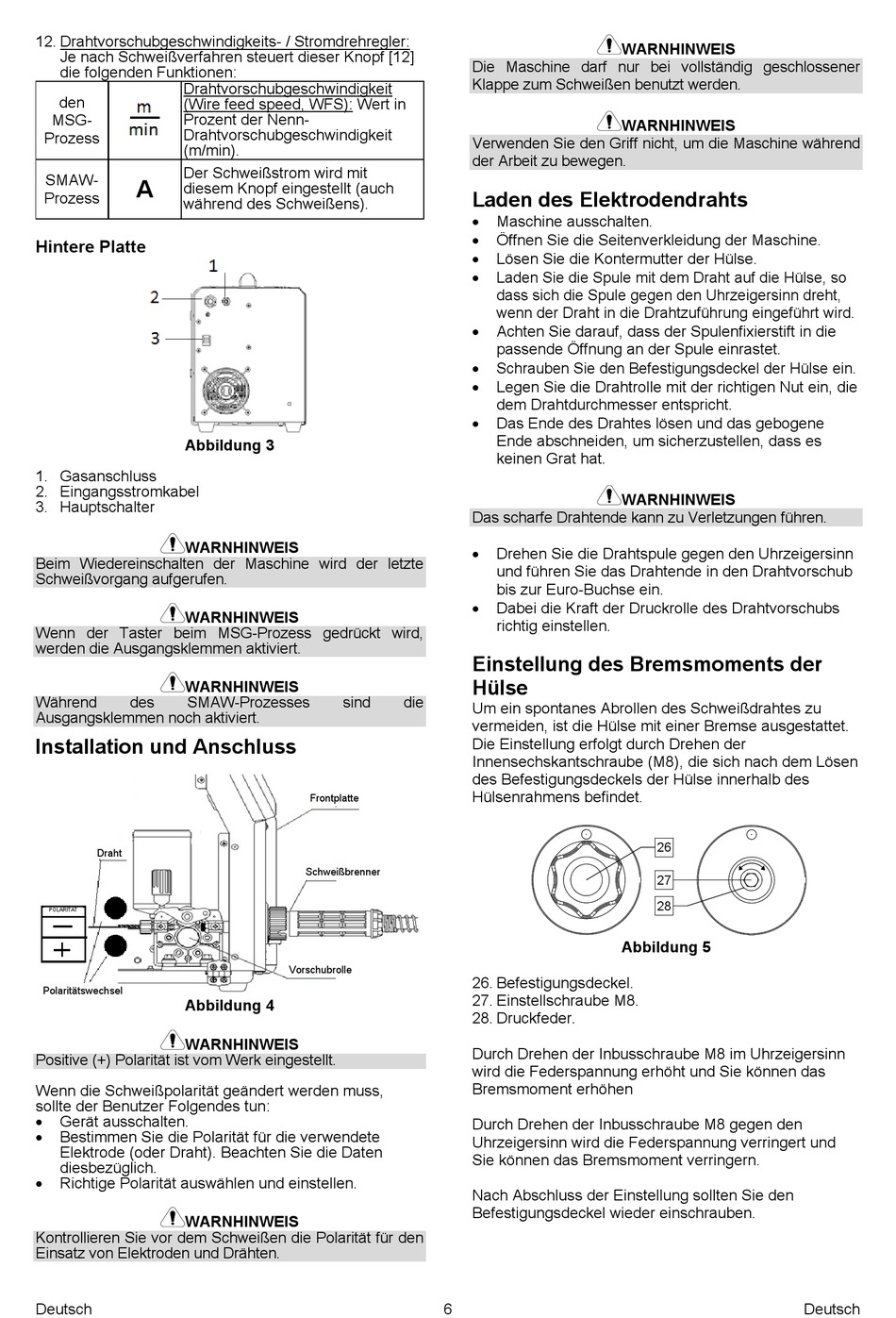

12. Drahtvorschubgeschwindigkeits- / Stromdrehregler:
Je nach Schweißverfahren steuert dieser Knopf [12]
die folgenden Funktionen:
Drahtvorschubgeschwindigkeit
den
(Wire feed speed, WFS): Wert in
Prozent der Nenn-
MSG-
Drahtvorschubgeschwindigkeit
Prozess
(m/min).
Der Schweißstrom wird mit
SMAW-
A
diesem Knopf eingestellt (auch
Prozess
während des Schweißens).
Hintere Platte
Abbildung 3
1. Gasanschluss
2. Eingangsstromkabel
3. Hauptschalter
WARNHINWEIS
Beim Wiedereinschalten der Maschine wird der letzte
Schweißvorgang aufgerufen.
WARNHINWEIS
Wenn der Taster beim MSG-Prozess gedrückt wird,
werden die Ausgangsklemmen aktiviert.
WARNHINWEIS
Während des SMAW-Prozesses
Ausgangsklemmen noch aktiviert.

Installation und Anschluss

Draht
POLARITÄT
Polaritätswechsel
Abbildung 4
WARNHINWEIS
Positive (+) Polarität ist vom Werk eingestellt.
Wenn die Schweißpolarität geändert werden muss,
sollte der Benutzer Folgendes tun:

Gerät ausschalten.

Bestimmen Sie die Polarität für die verwendete
Elektrode (oder Draht). Beachten Sie die Daten
diesbezüglich.

Richtige Polarität auswählen und einstellen.
WARNHINWEIS
Kontrollieren Sie vor dem Schweißen die Polarität für den
Einsatz von Elektroden und Drähten.
Deutsch
sind die
Frontplatte
Schweißbrenner
Vorschubrolle
6
WARNHINWEIS
Die Maschine darf nur bei vollständig geschlossener
Klappe zum Schweißen benutzt werden.
WARNHINWEIS
Verwenden Sie den Griff nicht, um die Maschine während
der Arbeit zu bewegen.

Laden des Elektrodendrahts


Maschine ausschalten.

Öffnen Sie die Seitenverkleidung der Maschine.

Lösen Sie die Kontermutter der Hülse.

Laden Sie die Spule mit dem Draht auf die Hülse, so
dass sich die Spule gegen den Uhrzeigersinn dreht,
wenn der Draht in die Drahtzuführung eingeführt wird.

Achten Sie darauf, dass der Spulenfixierstift in die
passende Öffnung an der Spule einrastet.

Schrauben Sie den Befestigungsdeckel der Hülse ein.

Legen Sie die Drahtrolle mit der richtigen Nut ein, die
dem Drahtdurchmesser entspricht.

Das Ende des Drahtes lösen und das gebogene
Ende abschneiden, um sicherzustellen, dass es
keinen Grat hat.
WARNHINWEIS
Das scharfe Drahtende kann zu Verletzungen führen.

Drehen Sie die Drahtspule gegen den Uhrzeigersinn
und führen Sie das Drahtende in den Drahtvorschub
bis zur Euro-Buchse ein.

Dabei die Kraft der Druckrolle des Drahtvorschubs
richtig einstellen.
Einstellung des Bremsmoments der
Hülse
Um ein spontanes Abrollen des Schweißdrahtes zu
vermeiden, ist die Hülse mit einer Bremse ausgestattet.
Die Einstellung erfolgt durch Drehen der
Innensechskantschraube (M8), die sich nach dem Lösen
des Befestigungsdeckels der Hülse innerhalb des
Hülsenrahmens befindet.
Abbildung 5
26. Befestigungsdeckel.
27. Einstellschraube M8.
28. Druckfeder.
Durch Drehen der Inbusschraube M8 im Uhrzeigersinn
wird die Federspannung erhöht und Sie können das
Bremsmoment erhöhen
Durch Drehen der Inbusschraube M8 gegen den
Uhrzeigersinn wird die Federspannung verringert und
Sie können das Bremsmoment verringern.
Nach Abschluss der Einstellung sollten Sie den
Befestigungsdeckel wieder einschrauben.
26
27
28
